SMA Anemometer - Manual (Página 8)

Montaje SMA Solar Technology AG
8 Windsensor-IES101010 Instrucciones de instalación
4 Montaje

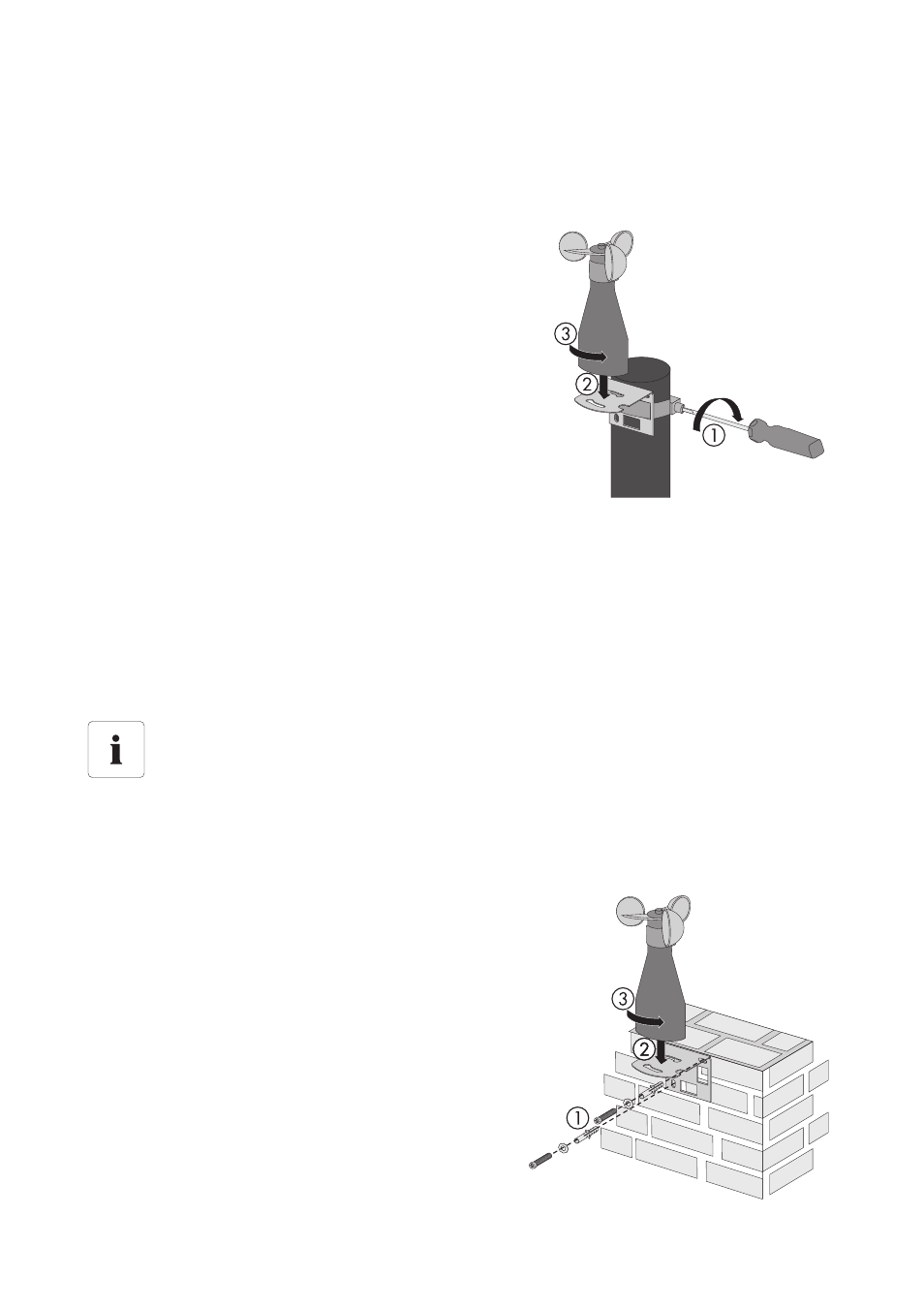

4.1 Montaje del anemómetro en el mástil
1. Establezca un espacio de montaje teniendo en
cuenta los requisitos del lugar de montaje.
2. Fije el ángulo de montaje con la abrazadera
incluida en el extremo superior del mástil
(véase ➀ ).
3. Coloque el anemómetro con tornillos en los huecos
anchos del ángulo de montaje (véase ➁ ) y gire el
anemómetro hasta el extremo de de los huecos
pequeños (véase ➂ ).
4. Ajuste los tornillos que se encuentran debajo del
anemómetro.
5. Fije el cable al mástil ajustándolo bien con la
abrazadera para cable o con un material de sujeción similar.
☑ El anemómetro está montado.
4.2 Montaje del anemómetro en la pared
4.2.1 Montaje mural con ángulo de montaje
1. Establezca un espacio de montaje teniendo en
cuenta los requisitos del lugar de montaje.
2. Coloque el ángulo de montaje con tornillos y tacos
en el extremo lateral de una pared (véase ➀ ).
3. Coloque el anemómetro con tornillos en los huecos
anchos del ángulo de montaje (véase ➁ ) y gire el
anemómetro hasta el extremo de de los huecos
pequeños (véase ➂ ).
4. Ajuste los tornillos que se encuentran debajo del
anemómetro.
5. Tienda el cable en la pared.
☑ El anemómetro está montado.
Si se monta el anemómetro directamente en la pared se pueden producir turbulencias de
aire que reduzcan la exactitud de la medición.
Recomendamos realizar un montaje a la pared con soporte mural (véase el capítulo
4.2.2 “Montaje mural con soporte mural” (Página 9)). El soporte mural aumenta la
distancia hacia la pared y reduce las turbulencias de aire. La exactitud de medición
aumenta.
