Montaje y conexión eléctrica SMA Solar Technology AG
10 PT100UNR-IES083510 Instrucciones de instalación

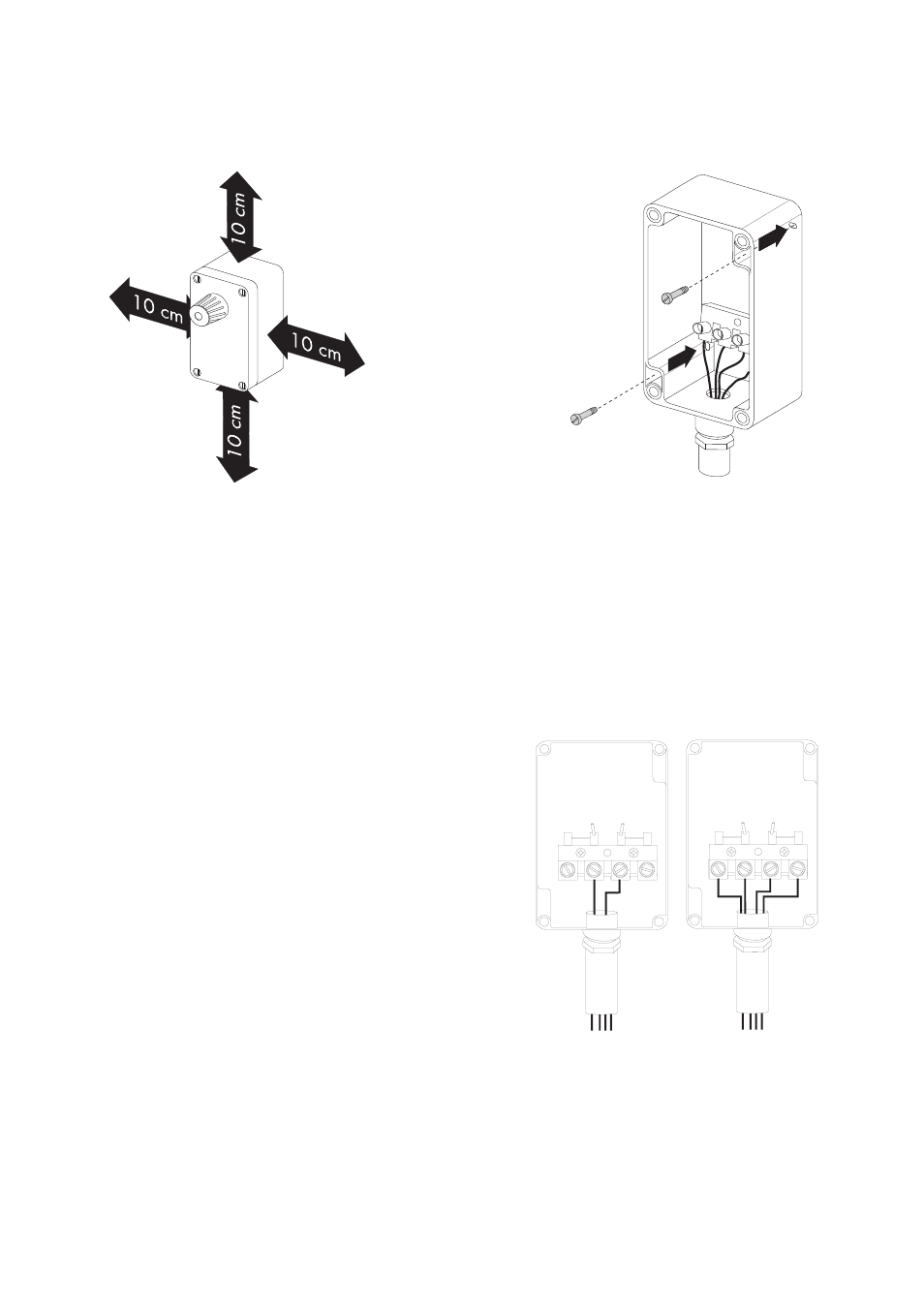

4.3 Montar el sensor
1. Soltar los cuatro tornillos de la carcasa del sensor y retirar la tapa.
2. Determinar el lugar de montaje teniendo en cuenta el espacio disponible y marcarlo.
3. Fijar la carcasa del sensor con los tornillos incluidos.
☑ El sensor está montado.
4.4 Conectar el sensor
1. Soltar los tornillos de la carcasa del sensor y retirar
la tapa.
2. Desenroscar el racor atornillado para cables del
sensor.
3. Extraer las plaquitas de protección interiores.
Asegúrese de que la junta interior no se caiga.
4. Enroscar el racor atornillado para cables hasta la
mitad de la carcasa.
5. Introducir el cable por el racor atornillado para
cables del sensor.
6. Conecte los conductores con la técnica de 2 o de
4 conductores a los bornes de conexión; véase la
figura de la derecha. Utilice la técnica de 4
conductores al conectar la Sunny SensorBox.
7. Anotar los colores de los conductores:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
Técnica de 2 Técnica de 4
conductores conductores
I+ V+ V- I- I+ V+ V- I-
