4.2 Instrucciones de montaje
Monte y cablee primero todos los equipos en el lado del inversor y después en el lado de los equipos
de comunicación (véase 3.1 "Posibilidades de empleo" (Página 8)). Para el montaje, en el volumen
de suministro se incluyen los correspondientes juegos de montaje.
Para instalar el lado del inversor y el lado de los equipos de comunicación deben realizarse los
siguientes pasos:
• Montar el ángulo de la antena y la antena
• Montar el módulo inalámbrico
• Montar el RS485 Power Injector
• Realizar la conexión eléctrica de los equipos, véase capítulo 5 "Conexión eléctrica"
(Página 16).
4.2.1 Montar el ángulo de la antena y la antena
1. Mantenga el ángulo para la antena verticalmente
en la pared y marque dos orificios.
2. Haga los taladros (diámetro: 6 mm) en los lugares
marcados e introduzca los tacos.

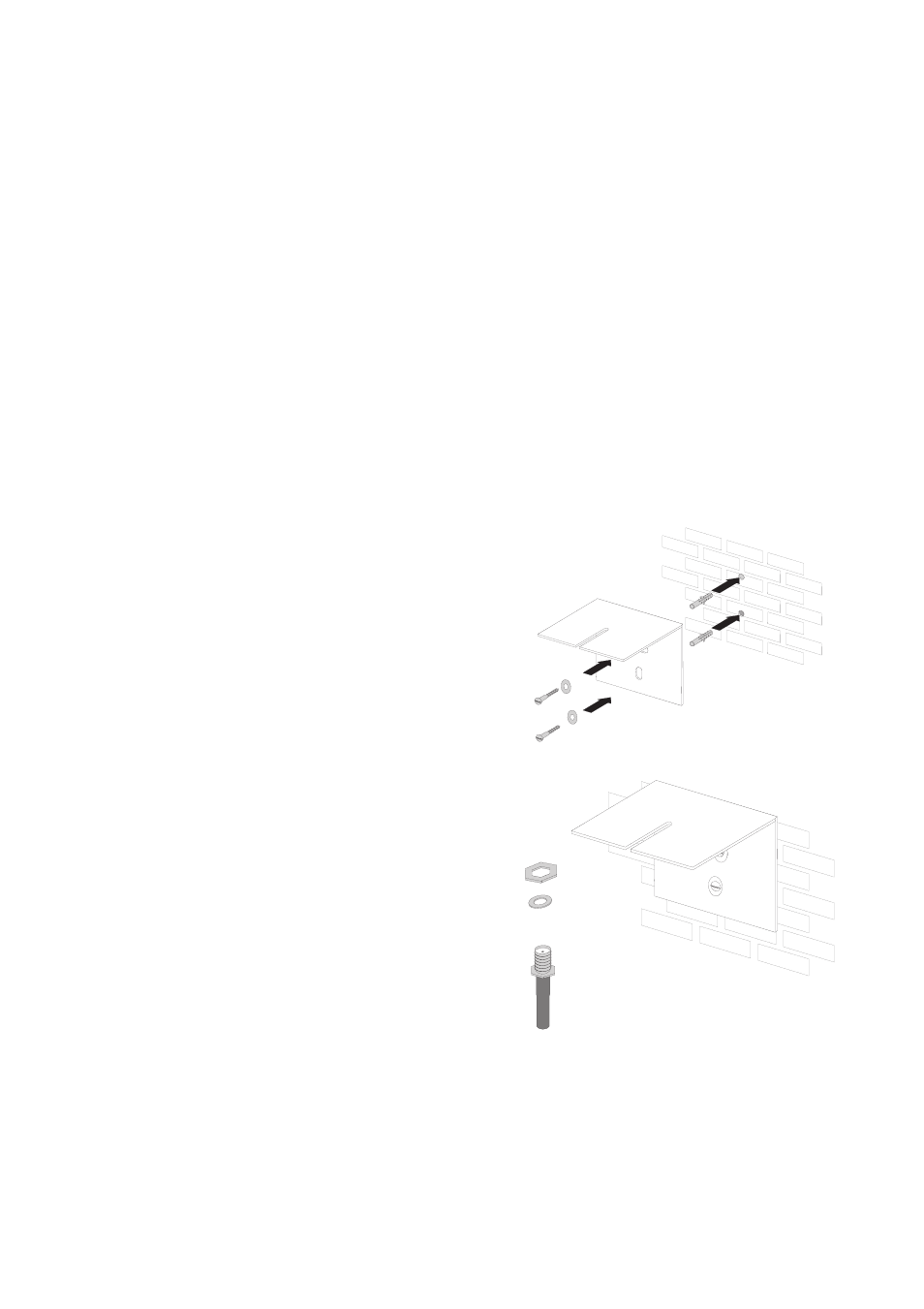

3. Atornille el ángulo de la antena con dos tornillos y
arandelas a la pared (véase figura A).
4. Fije el cable de la antena en el ángulo de la antena
(véase figura B).
A
B
