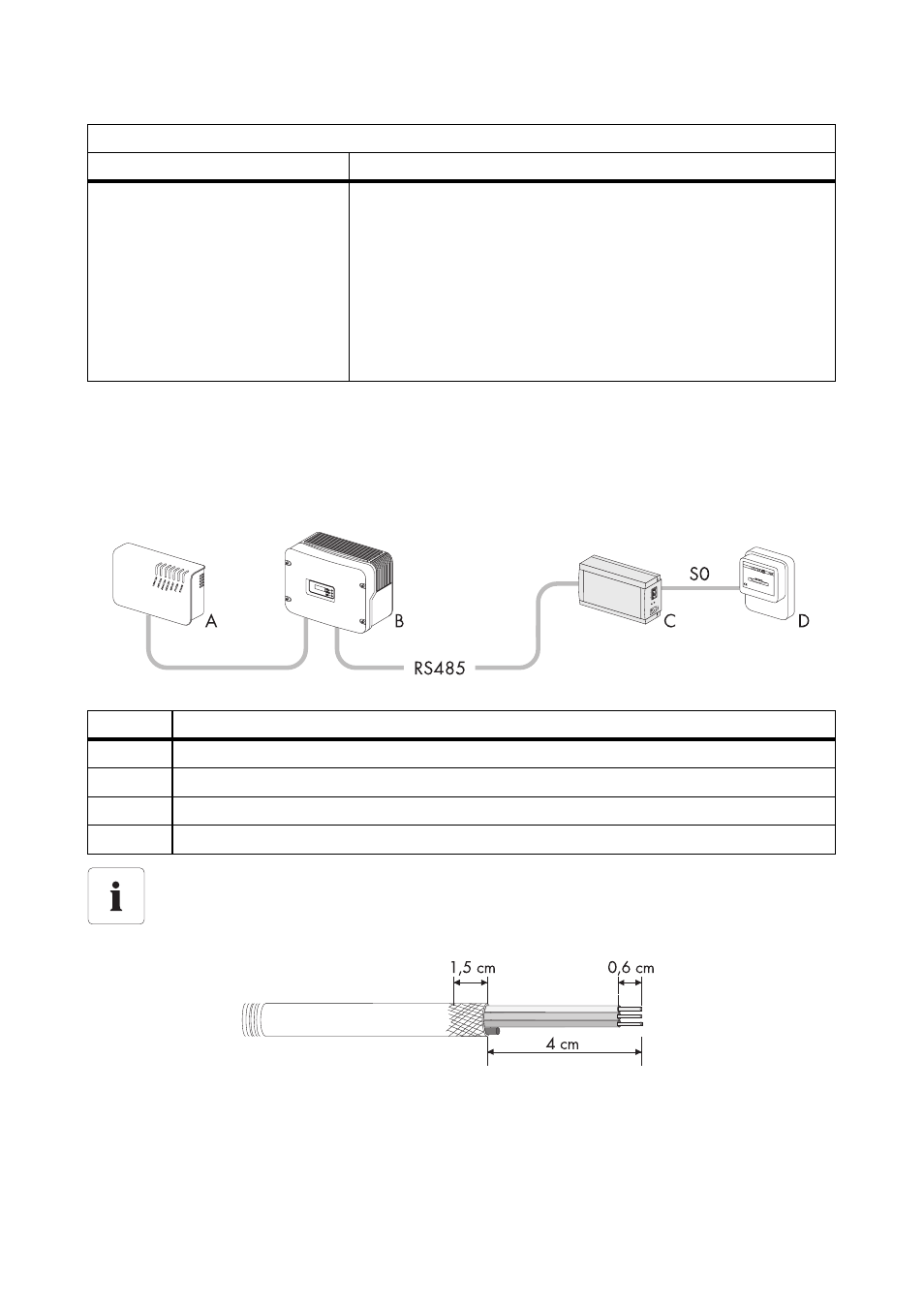

6.3 Conexión de la Meter Connection Box al bus de comunicación
RS485
1. Retire el revestimiento del cable de 4 cm.
2. Acorte el apantallamiento del cable a 1,5 cm.
Permanece apagado Lectura del contador de energía inactiva
*
Falta de impulsos de cómputo en el contador de energía En
función del contador de energía conectado (consulte la página
22) significa:
• No hay consumo de energía.
• No hay inyección a la red.
• No hay rendimiento fotovoltaico.
* Si se registran impulsos de cómputo del contador aunque el LED “Pulse“ permanezca encendido o esté apagado, consulte el
capítulo 10 “Localización de fallos” (Página 20).
Posición Denominación
A
Sunny WebBox
B Inversor
C Meter Connection Box
D Contadores de energía
Indicación para el cableado RS485
Consulte el esquema del cableado RS485 para obtener información acerca del mismo.
LED “Pulse” (amarillo)
Estado
Significado
