7 Conexión
SMA Solar Technology AG
28
REDUCERBOX-BA-es-16
Instrucciones de uso

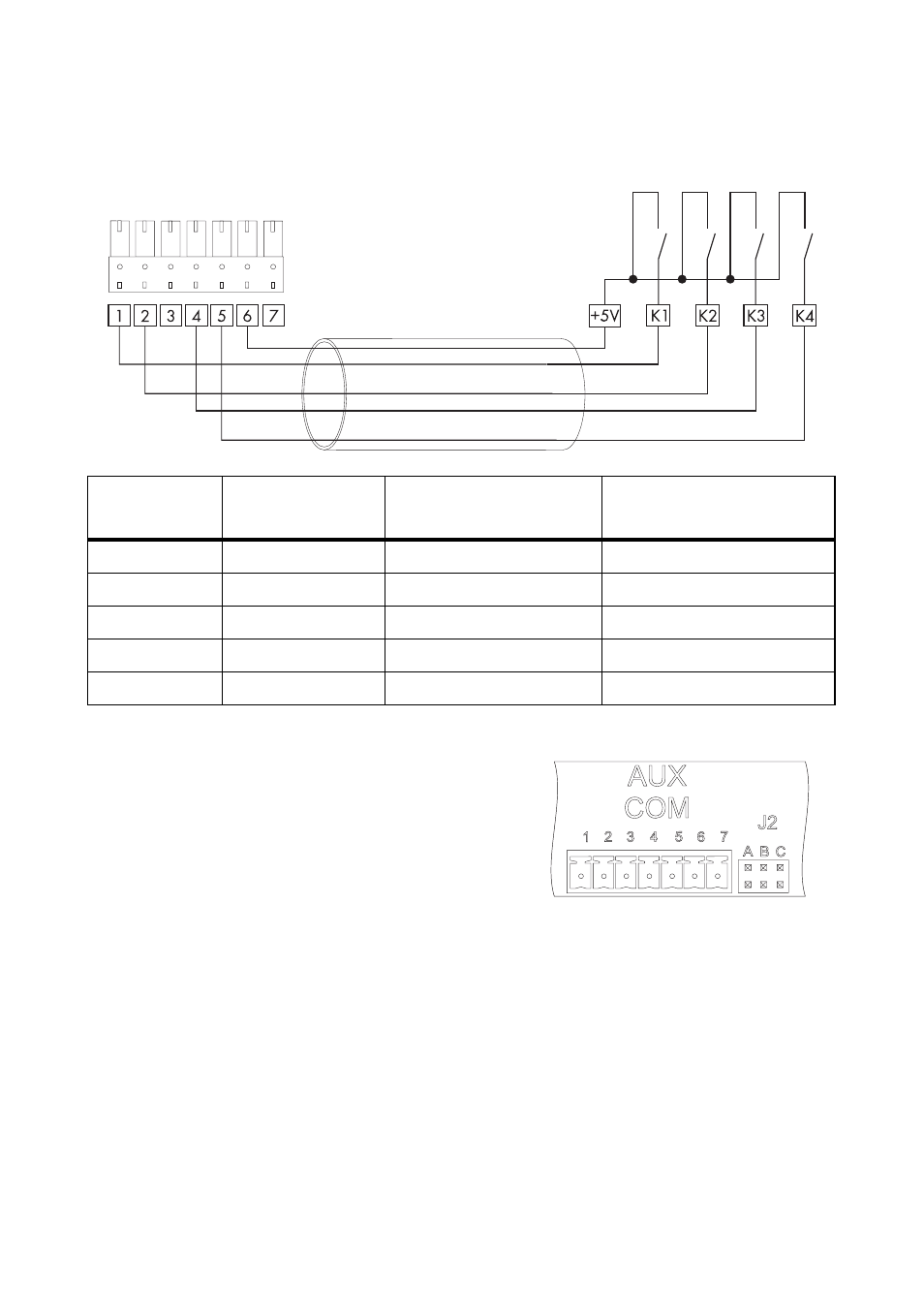

1. Conecte el cable preconfeccionado al receptor estático de telemando centralizado. El
cableado determínelo conforme a este esquema de conexiones:
2. Inserte el conector de 7 polos en la conexión
AUXCOM de la Power Reducer Box.
☑ Conecte la Power Reducer Box al receptor estático de telemando centralizado.
Color del
conductor*
* DIN 47100 sin repetición de color
Señal
Power Reducer Box
Conexión AUXCOM
Descripción
Gris
+5 V
6
Suministro de corriente
Blanco
K1
1
Contacto de relé 1
Marrón
K2
2
Contacto de relé 2
Verde
K3
4
Contacto de relé 3
Amarillo
K4
5
Contacto de relé 4
