6.2 Introducción de los cables en el distribuidor de comunicación
Los componentes individuales del distribuidor de comunicación están cableados. Los cables se introducen a través de
los racores atornillados para cables en el fondo del Communit.

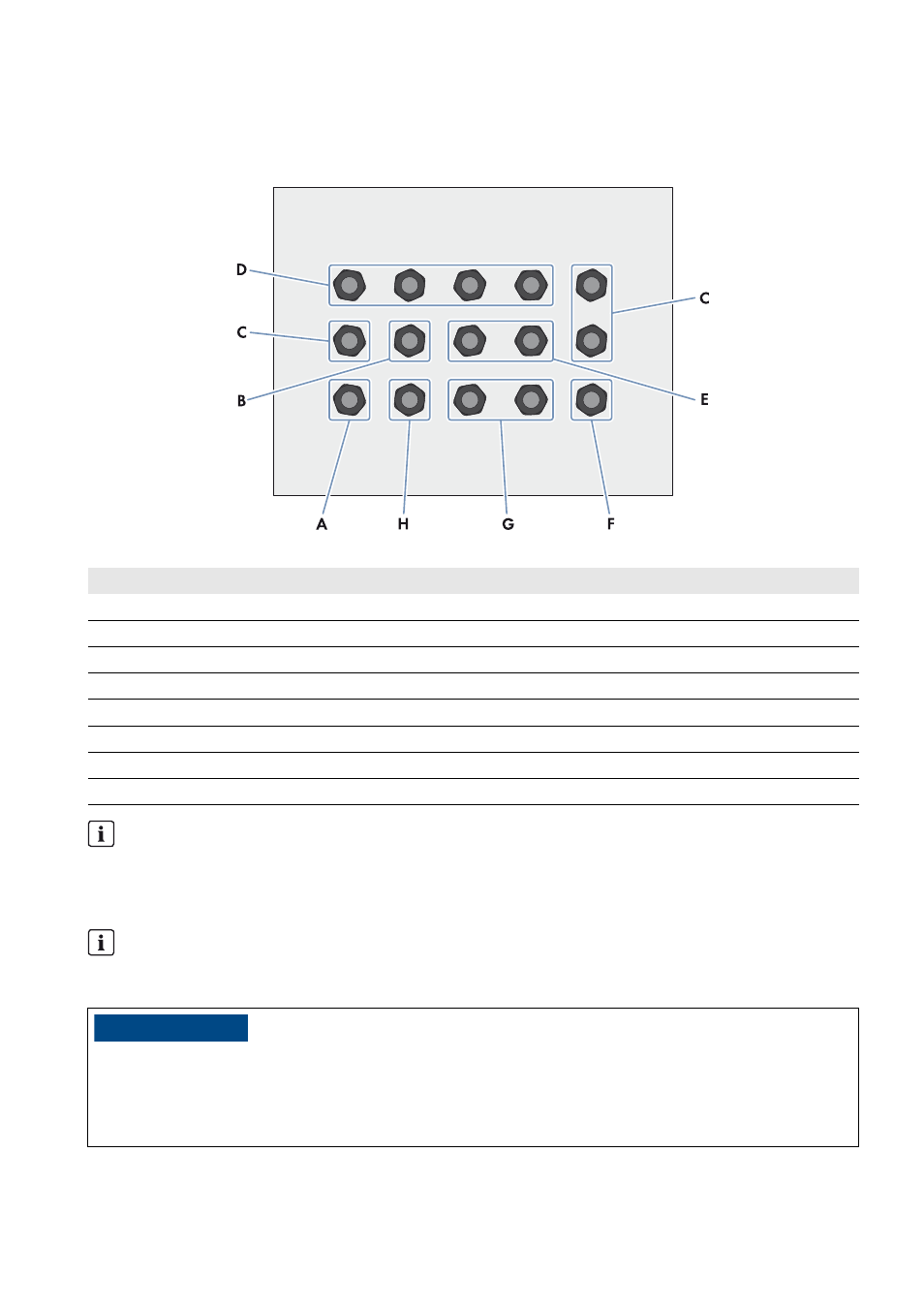

Imagen 10: Racores atornillados para cables en el fondo del Communit
Posición
Recomendaciones para introducir los cables
A
Para el cable de la tensión de alimentación
B
Para el cable de la Sunny SensorBox
C
Para el cable de fibra óptica
D
Para los cables del Cluster Controller y del módulo I/O
E
Reserva
F
Para el cable de la antena
G
Para el cable de red
H
Reserva
Descarga de tracción externa del cable para la tensión de alimentación
El cable para la tensión de alimentación del Communit debe estar suficientemente recogido como para introducirse
en el Communit. El riel externo para el paso de los cables no está incluido en el contenido de la entrega.
• Fije el cable de la tensión de alimentación en un riel externo para el paso de los cables.
Racores atornillados para cables no necesarios
• No retire los tapones obturadores de los racores atornillados para cables que no se utilizan. Los tapones
obturadores hermetizan el Communit.
13&$"6$*/
Daños en el Communit por penetración de humedad
Por los racores atornillados para cables no herméticos puede penetrar humedad en el Communit.
• En la junta de goma del racor atornillado para cables, retire únicamente el número de anillos de junta
correspondiente al diámetro del cable.
