5.3.1 Conexión del generador
Puede conectar un generador trifásico a la Multicluster Box. No obstante, también tiene la
posibilidad de conectar la red eléctrica pública.
Las fases L1, L2 y L3 se introducen en la Multicluster Box a través de seccionadores de fusibles. Los
cartuchos de fusible están diseñados para una corriente nominal de 435 A.
En función del tipo de tendido del cable y de las condiciones de instalación, determine la fuerza
necesaria de los fusibles e inserte los cartuchos de fusible que correspondan. Todos los cartuchos de
fusible que se pueden instalar están montados de fábrica en el seccionador de fusible.
Requisitos de los cables
• La sección transversal del conductor se ha seleccionado en función de la potencia nominal del
generador.
• Si el generador no tiene ningún fusible de salida, el cable está colocado a prueba de tomas
de tierra y cortocircuitos.
• Para recorridos de cable más largos, se ha instalado una caja de fusibles adicional en las
proximidades del generador.
Procedimiento para la conexión
1. Introduzca los cables en la Multicluster Box (véase capítulo 5.2 "Introducción de cables"
(Página 20)).

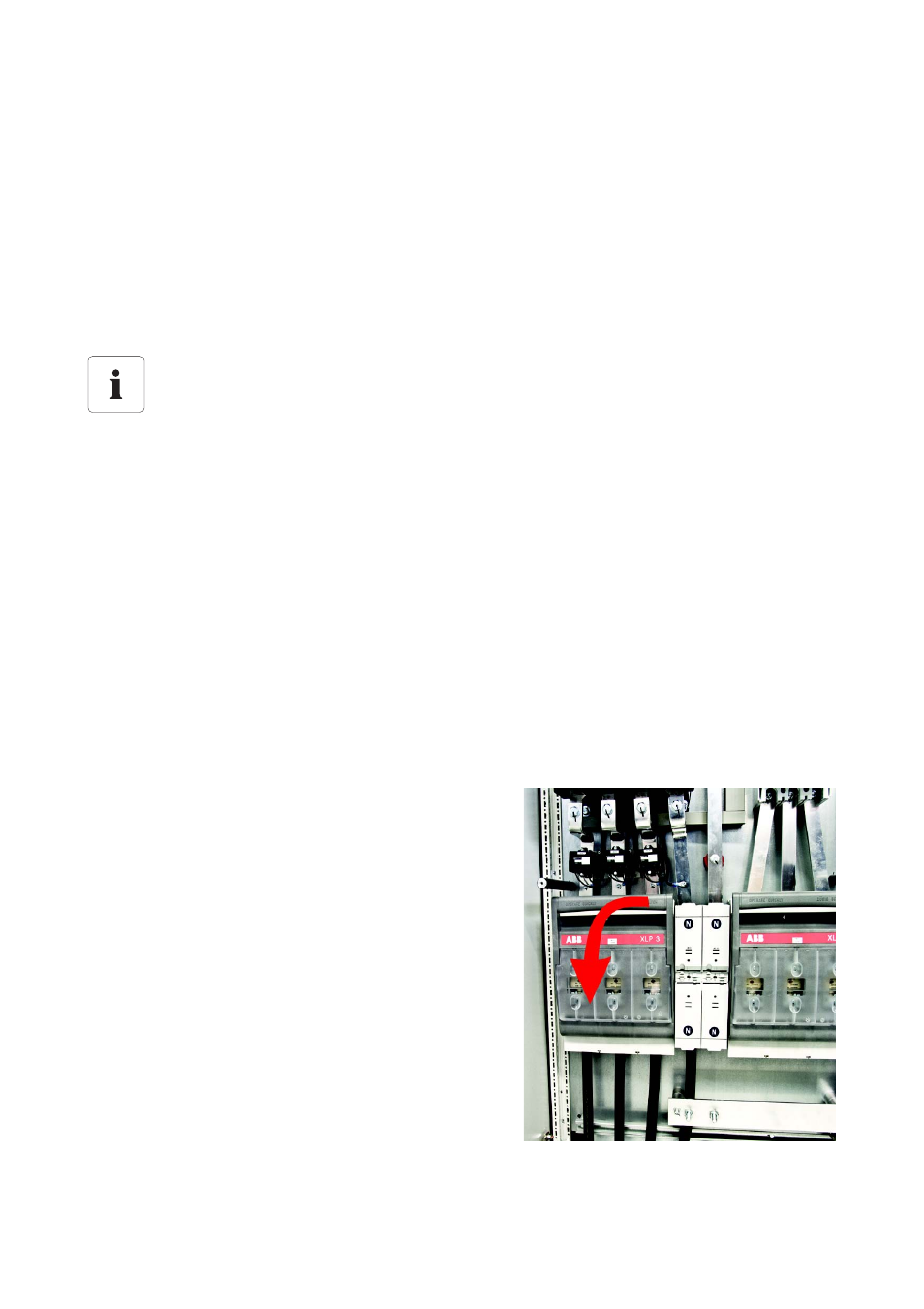

2. Baje el asa del portafusibles.
3. Levante el portafusibles por el anclaje con las dos
manos y extráigalo.
El fusible de salida del generador influye en el dimensionamiento del cable de
la instalación fotovoltaica
Tenga en cuenta que el dimensionamiento del fusible de salida del generador influye en
el dimensionamiento del cable de la instalación fotovoltaica (véase capítulo
5.3.3 "Conexión de la instalación fotovoltaica" (Página 25)).
