6.4 Conexión del cable de datos
La Multicluster Box transmite señales de medición de tensión y corriente a los Sunny Island.
Estas señales se transmiten mediante los cables de datos suministrados para la señales de control y
medición (rojo). La Multicluster Box se controla a través del maestro del clúster principal mediante
una interfaz CAN.
Antes de poder conectar el cable de datos en la Multicluster Box, deberá introducir los cables en el
interior de la Multicluster Box a través de las boquillas de paso para cables de dos partes
(consulte el capítulo 6.4.1 “Introducción de cables de datos en la Multicluster Box”, página 32).
A continuación, conecte los cables (consulte capítulo 6.4.2, página 34 y capítulo 6.4.3, página 34).
6.4.1 Introducción de cables de datos en la Multicluster Box
Procedimiento:

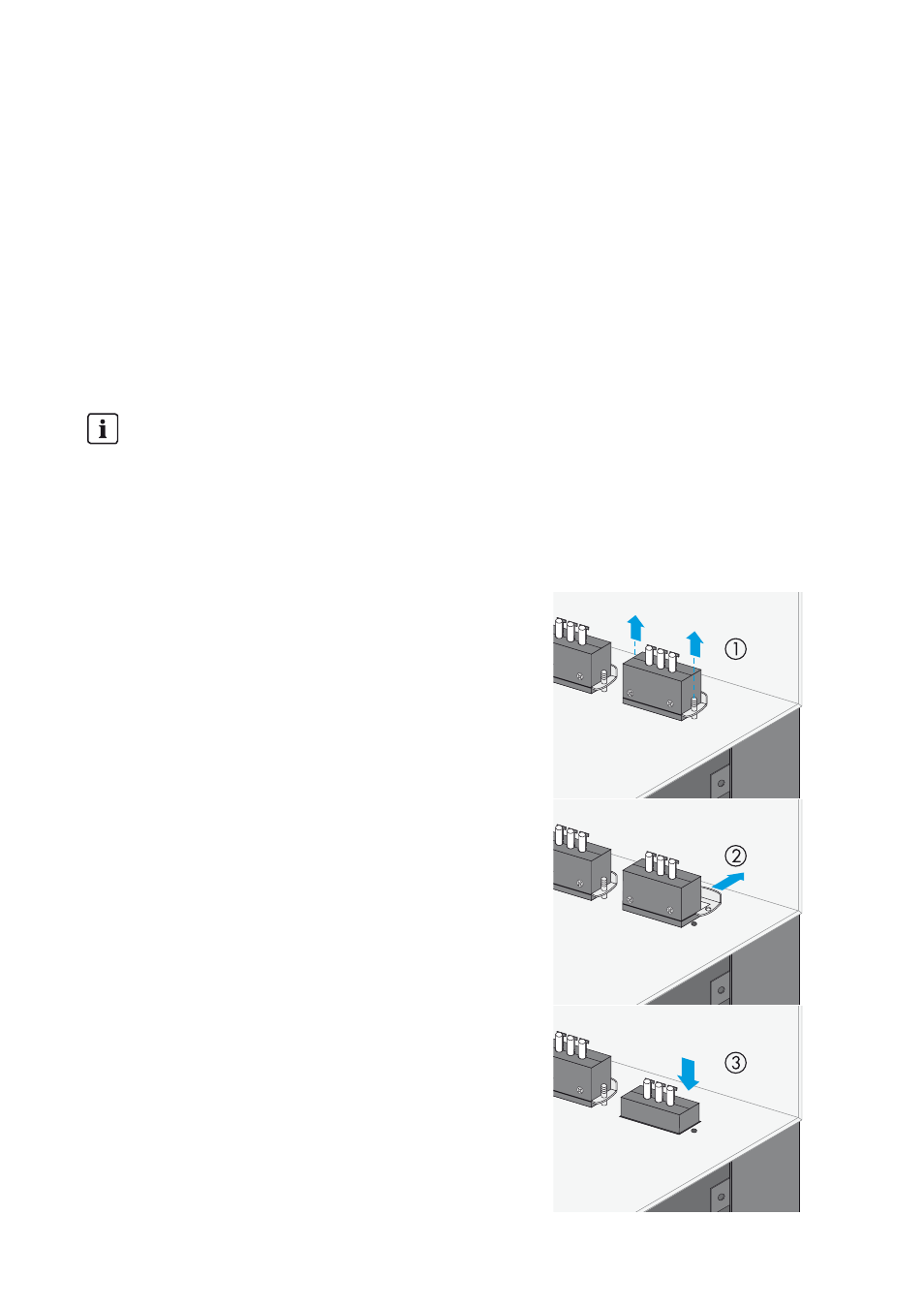

1. Suelte los tornillos de la placa de fijación de la
boquilla de paso para cables de dos partes
situada dentro de la Multicluster Box.
2. Retire la placa de fijación y déjela en un lugar
seguro.
3. Retire la boquilla de paso para cables de la
carcasa.
Representación de las boquillas de paso para cables
En estas instrucciones se representan, a modo de ejemplo, las boquillas de paso para cables
de la Multicluster Box 12.3. Tanto las boquillas de paso para cables como el procedimiento
para introducir los cables de datos son idénticos en ambas Multicluster Box, solo difiere la
posición de las boquillas de paso.
