SMA Solar Technology AG 5 Conexión
Instrucciones de instalación SPW-WebconPB-IA-es-11 17
Procedimiento:
2. Abra el inversor (consulte las instrucciones de instalación del inversor).
3. Extraiga un tapón obturador de la parte inferior de la carcasa del inversor.

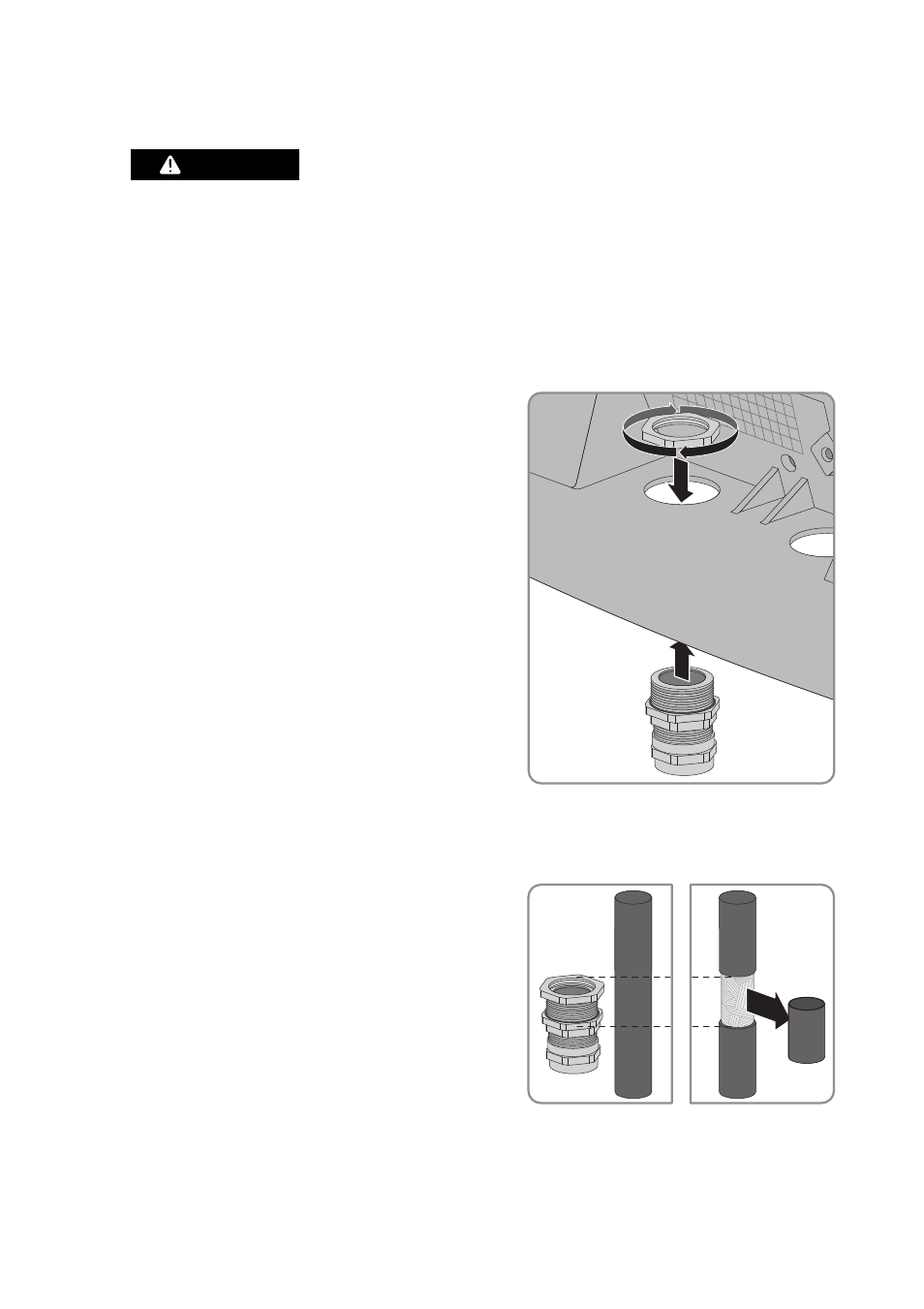

4. Coloque el racor atornillado para cables con la
contratuerca en la abertura en la carcasa. Tenga
para ello en cuenta que la parte rugosa de la
contratuerca mira hacia la carcasa del inversor.
5. Mida con el cable la distancia entre la conexión para la comunicación y la contratuerca del
racor atornillado para cables y marque este límite en el cable. Tenga en cuenta para ello el
recorrido del cable (consulte el capítulo 5.1).
6. Retire 20 mm del revestimiento del cable a partir del
límite marcado. De esta manera se permite que la
abrazadera para cables blindados en el interior del
racor atornillado para cables haga contacto con el
apantallamiento del cable.
7. Desenrosque la tuerca de unión del racor atornillado para cables, no la retire.
1.
1&-*(30
Peligro de muerte por descarga eléctrica al abrir el inversor
En los componentes conductores del inversor existen tensiones que pueden causar la muerte.
• Desconecte el inversor de la tensión en los lados de CA y de CC y ábralo (consulte las
instrucciones de instalación del inversor). Respete el tiempo de espera para la descarga
de los condensadores.
