SMA Solar Technology AG Puesta fuera de servicio
Instrucciones de instalación PModul-IES094510 15
5 Puesta fuera de servicio
5.1 Desmontar el Power Modul del inversor.
1. Abrir el inversor según se describe en las instrucciones de instalación del mismo.

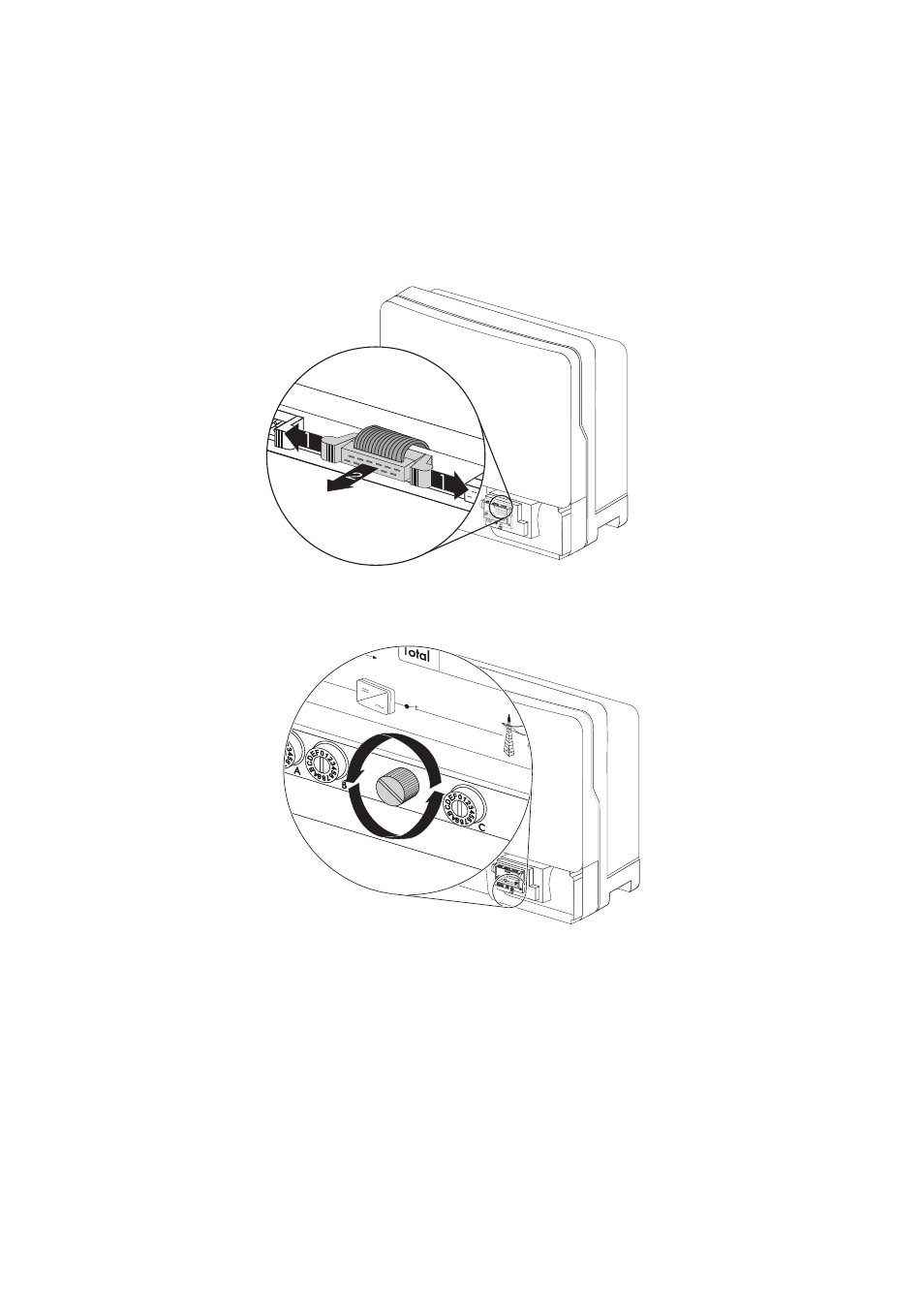

2. Retirar el conector del cable plano del Power Modul según se muestra en la figura.
3. Aflojar el tornillo del display hasta que se pueda desplazar el display hacia arriba. Desplazar
el display hacia arriba hasta que éste encaje.
4. Desenroscar la tuerca del racor atornillado para cables.
5. Aflojar el tornillo del Power Modul hasta que se pueda retirar el módulo. Retirar el Power
Modul.
6. Abrir los terminales de muelle del conector en el Power Modul y retirar todos los conductores.
7. Retirar el cable del inversor.
8. Retirar la tuerca y la junta del racor atornillado del cable.
9. Desenroscar la contratuerca del racor atornillado para cables y retirar el racor atornillado.
10. Cerrar la boquilla de la carcasa con el tapón obturador.
11. Cerrar el inversor según se describe en las instrucciones de instalación del mismo.
☑ El Power Modul está desmontado.
