SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 485PB-SMC-NR-IES082310 9

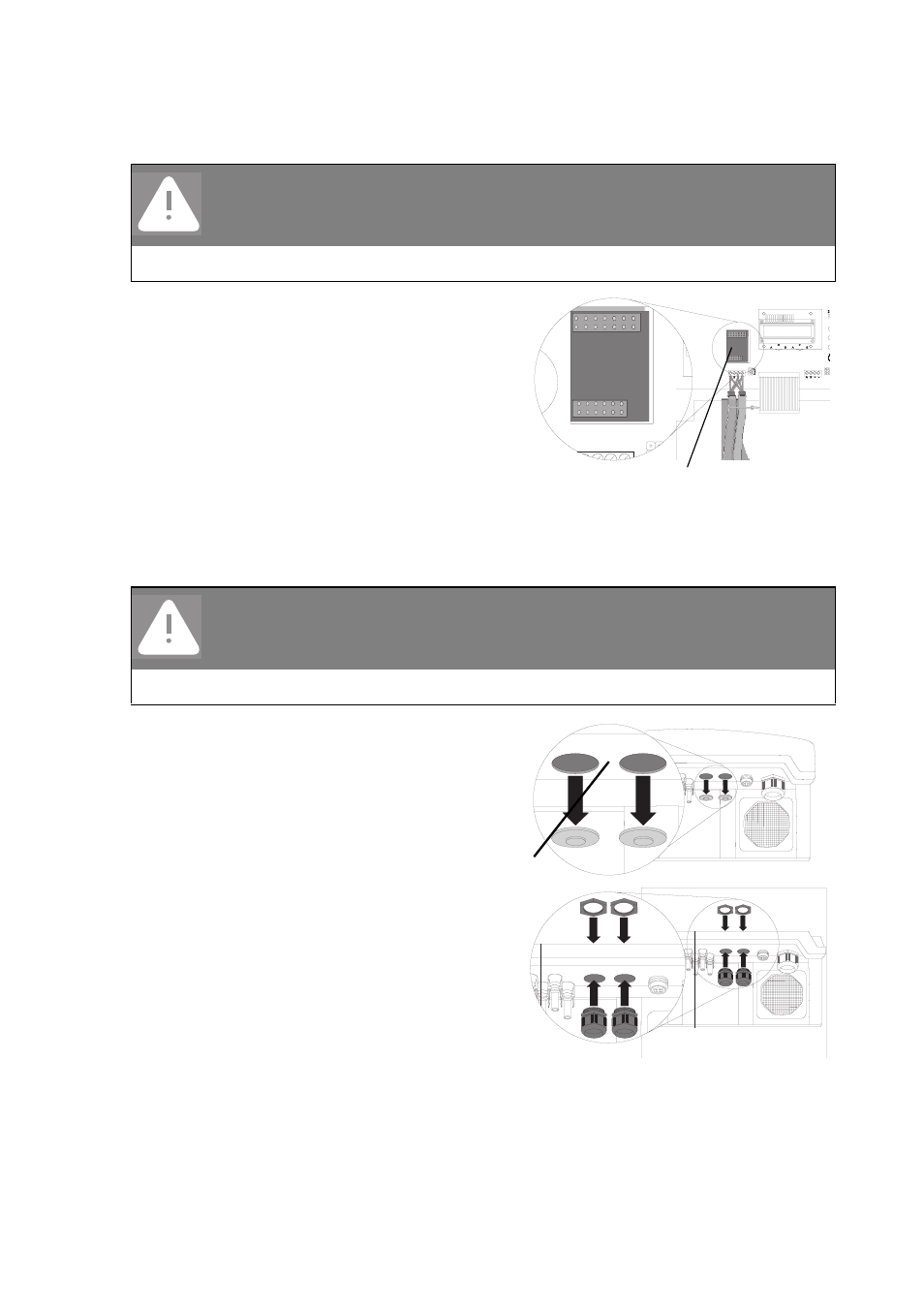

4.2 Montaje de la interfaz de comunicación
1.
2. Inserte la interfaz de comunicación en la conexión
para la interfaz (A), ajustándola al margen
izquierdo.
Con esto queda listo el montaje.
4.3 Conexión de la interfaz de comunicación
Preparar la boquilla de paso del inversor
1.
2. Extraiga los tapones obturadores de las boquillas
de paso situa-das en la parte inferior del Sunny
Mini Central (E).
Si se ha de pasar sólo un cable, debe quedar
insertado un tapón obturador.
3. Coloque el racor atornillado en la abertura y
apriételo firmemente con la tuerca.
4. Afloje la tuerca de unión del racor atornillado
para poder introducir el cable.
Con esto quedan listas las boquillas de paso del
inver-sor.
¡PELIGRO!
¡Peligro de muerte por electrocución al abrir el inver-sor!
Abra el inversor según se describe en las instrucciones del mismo.
¡PELIGRO!
¡Peligro de muerte por electrocución al abrir el inver-sor!
Abra el inversor según se describe en las instrucciones del mismo.
A
E
