20

SMC9-11TLRP-IA-es-51

Instrucciones de instalación

4 Descripción del producto

SMA Solar Technology AG

Los ledes muestran el estado de funcionamiento del inversor y aclaran los avisos de la pantalla mediante

diferentes códigos intermitentes (consulte el capítulo 10.1 “Señales de los ledes”, página 55).

Aufgabe_ESS

El ESS forma junto con los conectores de CC un interruptor-seccionador de CC.
Existen 2 tipos de ESS, que varían por la estructura del conector. El modo de funcionamiento del ESS
es idéntico en ambos casos.

Funktion_ESS

Cuando está introducido, el ESS forma una unión conductora entre el generador fotovoltaico y el
inversor. Al retirar el ESS, el circuito de CC se interrumpe, mientras que al quitar todos los conectores

de CC el generador fotovoltaico se desconecta por completo del inversor.

4.4

Electronic Solar Switch (ESS)

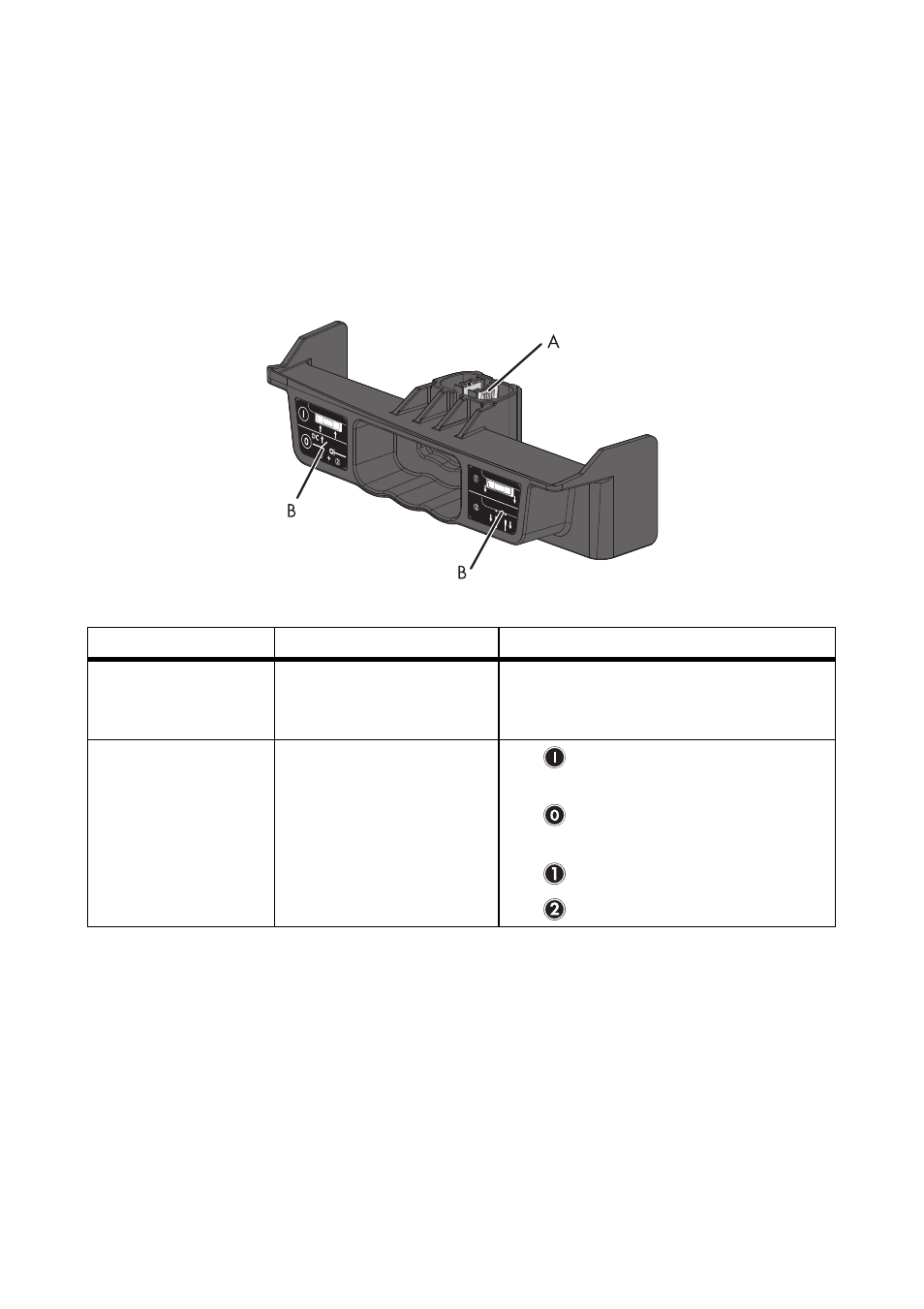

Imagen 6:

Ejemplo de la estructura del ESS con lengüetas metálicas visibles

Posición

Denominación

Explicación

A

Conector

Según el tipo de ESS, las lengüetas
metálicas están visibles en el conector o en
una carcasa de plástico.

B

Adhesivo

Cuando el ESS está introducido, el

circuito de CC está cerrado.

Para interrumpir el circuito eléctrico

de CC, siga en orden los pasos 1 y 2.

Desenchufe el ESS.

Retire todos los conectores de CC.
