SMA America, LLC Puesta en servicio
Installation Guide SB50US-80US-IA-es-36 59
7 Puesta en servicio
GFDI
De conformidad con el National Electrical Code
®
690.5, todos los inversores Sunny Boy poseen un
sistema para detectar errores de defecto a tierra en el generador fotovoltaico (GFDI).
El generador fotovoltaico funciona con una configuración con toma a tierra. En función del tipo de
instalación, se conecta el conductor negativo o positivo del generador fotovoltaico al sistema de
toma a tierra del Sunny Boy. Según la UL 1741, la protección GFDI estará activada siempre que
exista suficiente tensión de CC para encender la pantalla de cristal líquido (LCD) del Sunny Boy.
AFCI
De acuerdo con el National Electrical Code
®
, artículo 690.11, todos los inversores Sunny Boy
cuentan con un sistema de detección e interrupción de arcos voltaicos (AFCI).
Esta función está activada de fábrica y es obligatoria, según el National Electrical Code
®
, para
instalaciones fotovoltaicas conectadas a un edificio.
Si no desea utilizar esta función, la detección e interrupción automática de arcos voltaicos (AFCI)
puede desactivarse a través de un equipo de comunicación en modo "Instalador".
Pasado el tiempo previsto por la norma UL1699B, el dispositivo AFCI interrumpirá un arco voltaico
con una potencia que supere los 300 W. La interrupción será correspondientemente más rápida a
potencias del arco fotovoltaico mayores. Una vez activado el AFCI, solo puede restablecerse el
funcionamiento de forma manual.
7.1 Conexión del Sunny Boy
1. Retire todas las tapas del generador fotovoltaico.
2. Conecte el interruptor de protección de la línea principal CA.

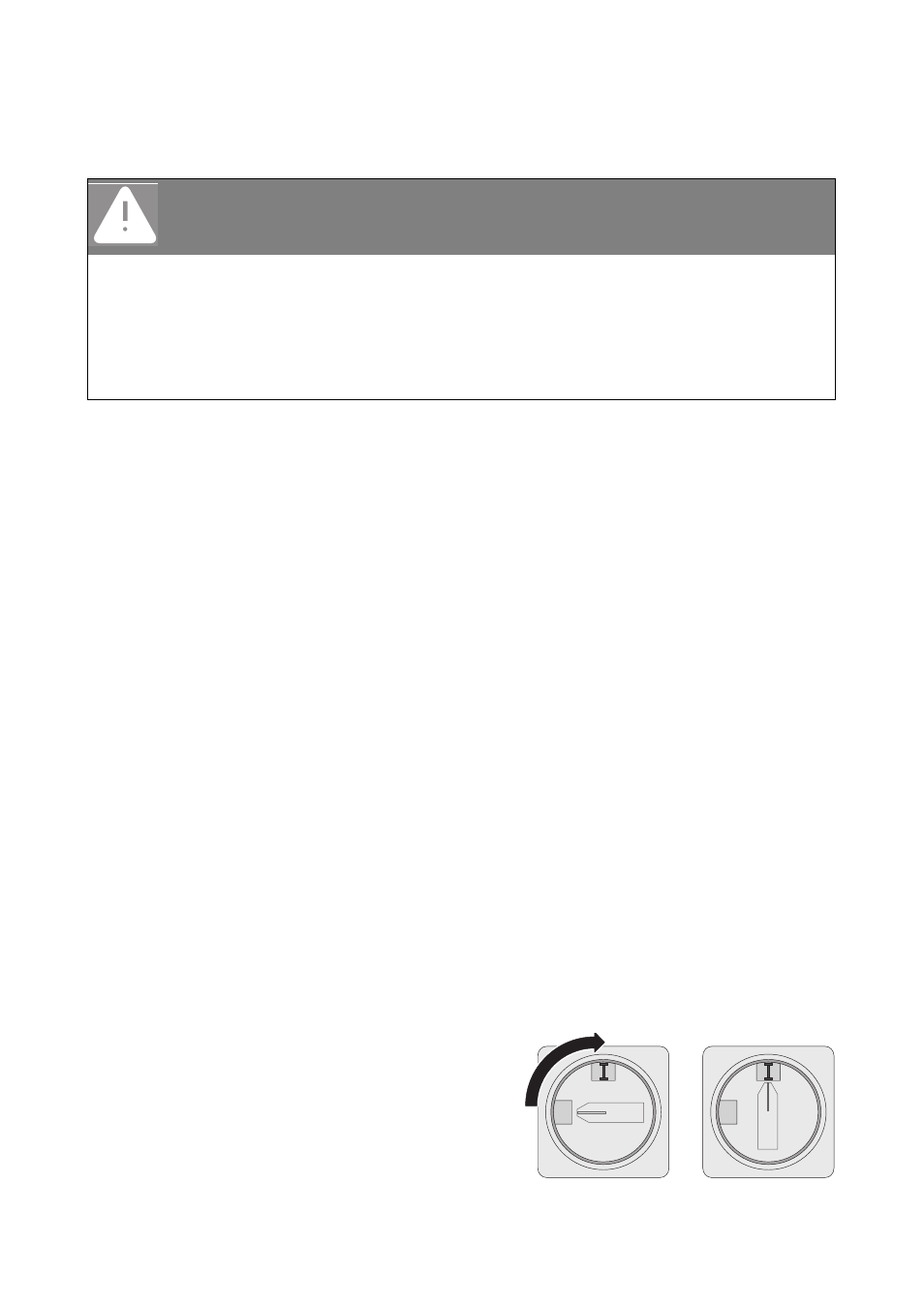

3. Coloque el DC-Disconnect en posición "1",
o
conecte el seccionador de CC externo.
☑ El Sunny Boy realiza un autodiagnóstico de
AFCI.
PELIGRO
Existen altas tensiones en las instalaciones fotovoltaicas expuestas a radiación solar.
Riesgo de muerte o lesiones graves por una puesta en servicio incorrecta
• El Sunny Boy solamente se debe poner en funcionamiento en el orden descrito a
continuación.
• No coloque el fusible GFDI sin portafusibles en el Sunny Boy.
