La instalación varía en función de los modelos de inversor. Identifique el inversor en la placa de
características para seguir el procedimiento adecuado.
5.1 Sunny Boy 3000/3800/4000/5000/6000TL-US
5.1.1 Vista general de la zona de montaje

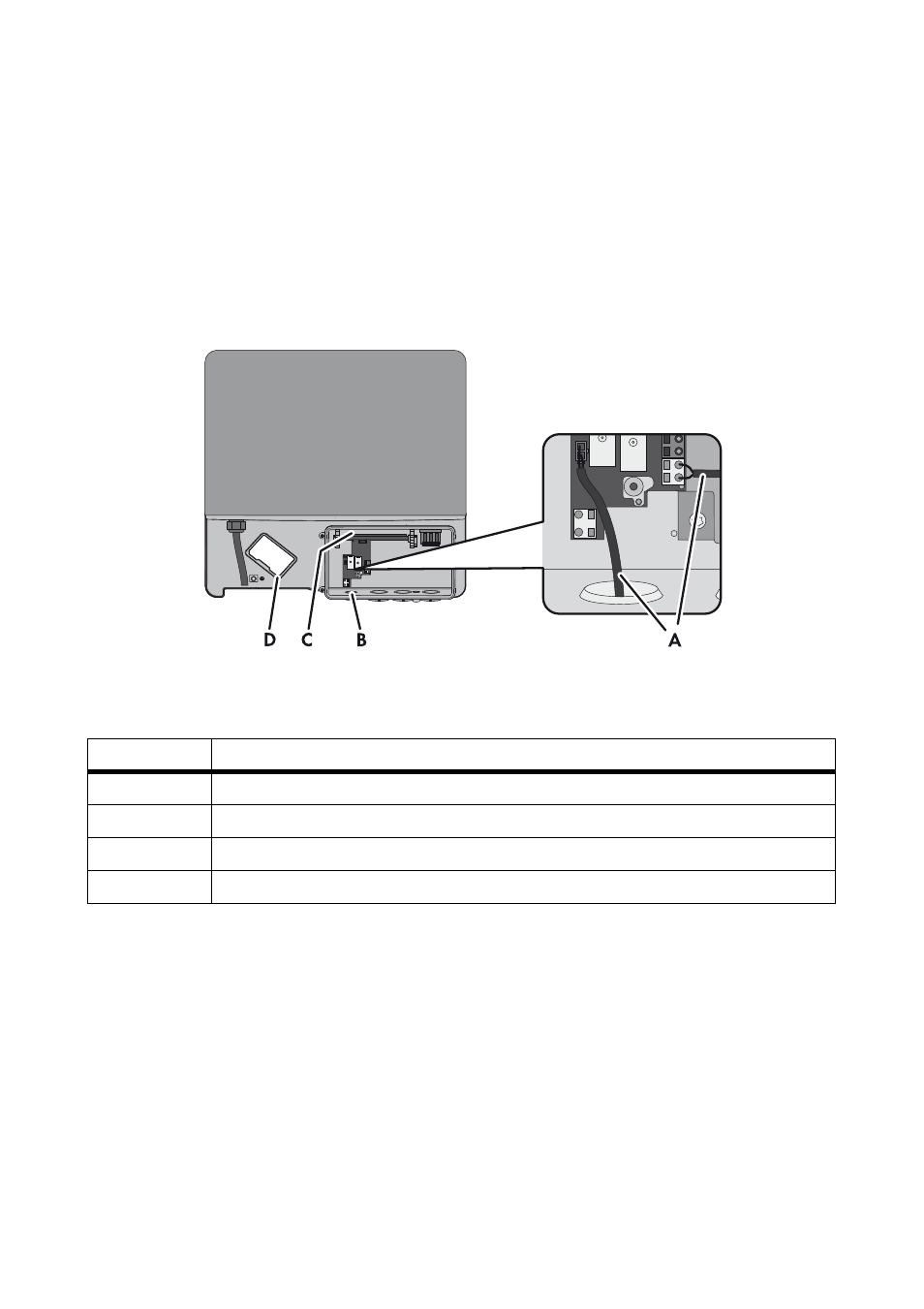

Imagen 3: Zona de montaje del inversor con la tapa inferior de la carcasa abierta y con la pantalla plegada
hacia arriba
Posición Denominación
A Recorrido del cable
B Abertura en la carcasa para la conexión del equipamiento adicional de ventilador
C Lugar de montaje del módulo de control
D Abertura en la carcasa para ventiladores con carcasa
