5.3 Montaje del equipamiento adicional de ventilador en el
inversor
Requisitos:
☐ El inversor debe estar desconectado y la tapa de la carcasa inferior debe estar abierta
(consulte las instrucciones de instalación del inversor).
☐ El relé multifunción debe estar instalado y la pantalla plegada hacia arriba
(consulte el capítulo 5.2 “Desmontaje del relé multifunción“, página 12).

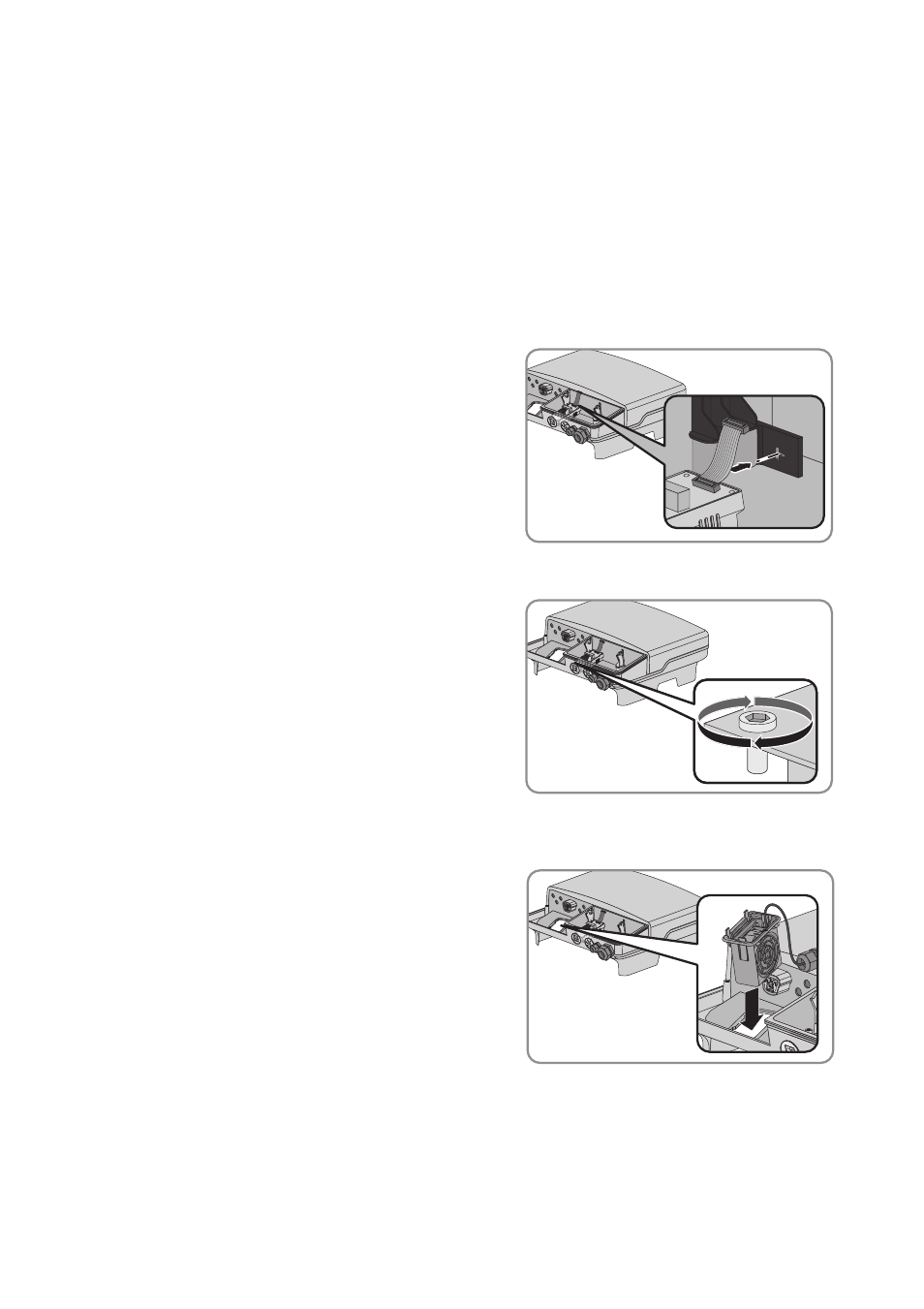

1. Coloque el módulo de control en el inversor y
deslice hacia arriba el cable plano detrás de la
pantalla. Para ello, la llave del módulo de control
debe coincidir con la ranura del soporte de la
pantalla.
2. Fije el tornillo del módulo de control con una llave
Allen de ancho 3.
3. Retire la cubierta de la abertura de la carcasa para la carcasa del ventilador.
4. Coloque el ventilador con su carcasa en la
abertura de la carcasa. Para ello, la flecha de la
carcasa del ventilador debe señalar hacia la
pantalla.
5. Conduzca las lengüetas del lado derecho de la carcasa del ventilador bajo la pared de la
carcasa y presione el ventilador con carcasa en la abertura en la carcasa.
☑ Las lengüetas izquierdas se enclavan.
