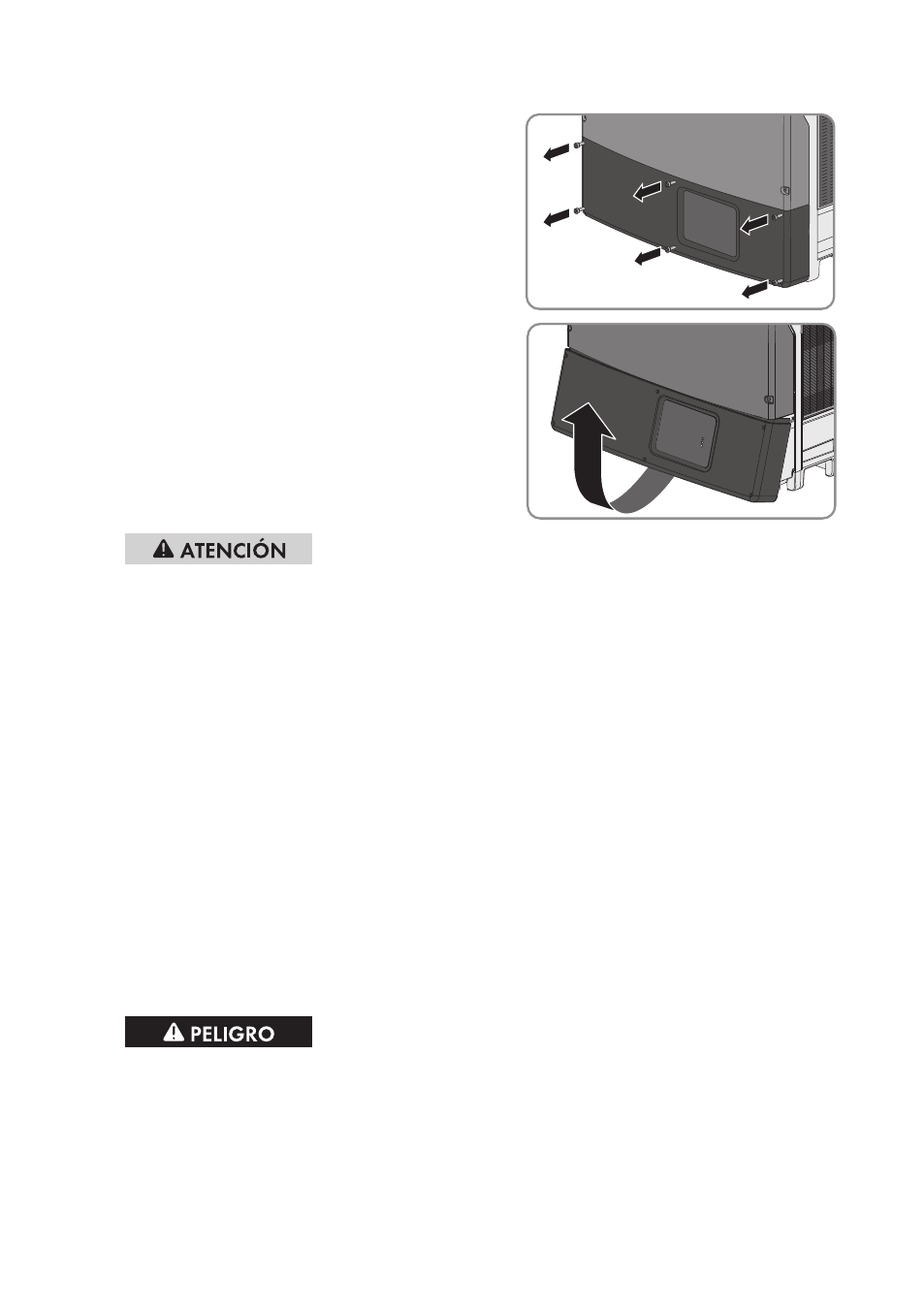

5. Desenrosque los seis tornillos de la tapa inferior
de la carcasa con una llave Allen (ancho 3).
6. Levante la tapa y retírela.
7.
Peligro de quemaduras por contacto con la cubierta de protección de CC
Durante el funcionamiento, la cubierta de protección de CC puede calentarse.
• No toque la cubierta de protección de CC.
8. Compruebe sucesivamente con un equipo de medición adecuado que no haya tensión en la
caja de bornes de CA entre L1 y N, L2 y N y L3 y N. Para ello, introduzca la punta de
comprobación en el agujero redondo de cada borne.
9. Compruebe sucesivamente con un equipo de medición adecuado que no haya tensión en la
caja de bornes de CA entre L1 y PE, L2 y PE y L3 y PE. Para ello, introduzca la punta de
comprobación en el agujero redondo de cada borne.
10. Si se utiliza el relé multifunción, asegúrese de que no haya tensión entre ninguno de los
bornes del relé multifunción y PE de la caja de bornes de CA.
11. Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los cables
de CC.
12. Desbloquee y retire todos los conectadores de enchufe de CC. Para ello, introduzca un
destornillador plano o llave acodada (hoja: 3,5 mm) en una de las ranuras laterales y retire
los conectadores de enchufe de CC tirando de ellos en línea recta. Asegúrese de no tirar del
cable.
13.
Peligro de muerte por altas tensiones en el inversor
Los condensadores del inversor tardan 20 minutos en descargarse.
• Espere 20 minutos antes de abrir la tapa superior de la carcasa.
• No abra la cubierta de protección de CC.
