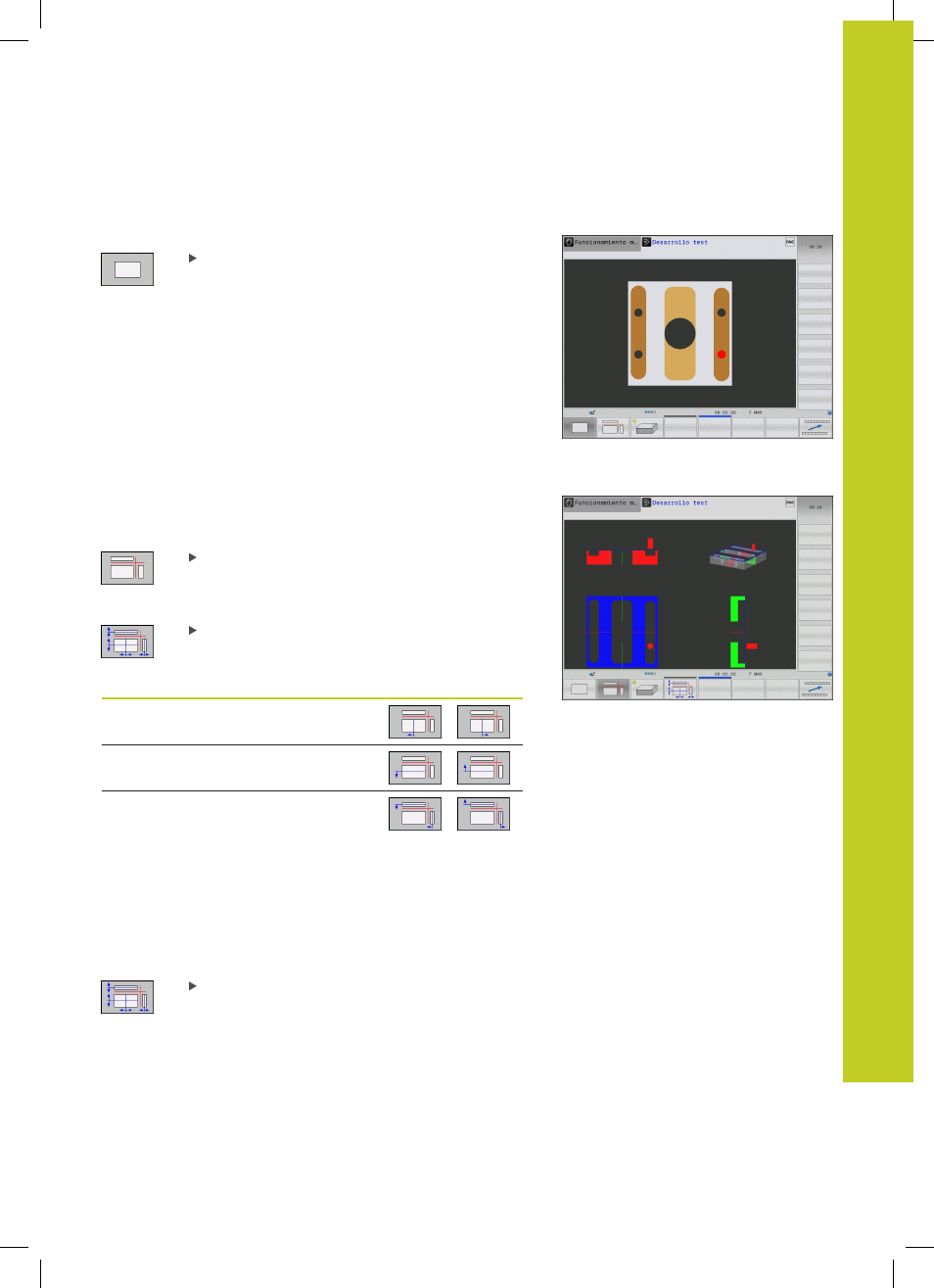

Vista en planta
Seleccionar vista en planta:
Pulsar la Softkey vista en planta
Representación en 3 planos
La representación muestra tres planos de corte y un modelo 3D,
similar a un dibujo técnico.
Seleccionar la representación en 3 planos:
Pulsar la Softkey representación en 3 planos
Desplazar los planos de corte:
Seleccionar las funciones para desplazar el plano
de corte: El TNC muestra las Softkeys siguientes
Función Softkeys
Desplazar el plano de la sección vertical
hacia la derecha o hacia la izquierda
Desplazar el plano de la sección vertical
hacia delante o hacia atrás
Desplazar el plano de la sección
horizontal hacia arriba o hacia abajo
Durante el desplazamiento, se puede observar en el modelo 3D la
posición del plano de la sección.
El ajuste básico del plano de la sección se selecciona de tal
manera, que el centro de la pieza está situado en el plano
de mecanizado y en la arista superior de la pieza el eje de la
herramienta.
Disponer los planos de corte en el ajuste básico:
Seleccionar la función para a volver a disponer el
plano de corte
