HEIDENHAIN TNC 620 325
1
1
.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
U Distancia desde el punto de giro a la punta de la hta.
(incremental): el TNC inclina la herramienta (la mesa) sobre la punta
de la herramienta. Mediante el parámetro DIST se desplaza el punto
de giro del movimiento de inclinación en referencia a la posición
actual de la punta de la herramienta
U ¿Avance? F= : velocidad de trayectoria con la que debe inclinarse la
herramienta
Inclinación de los ejes basculantes en una frase separada
Si se quiere inclinar los ejes basculantes en una frase de
posicionamiento separada (opció STAY seleccionada), debe procederse
de la siguiente manera:
U Seleccionar cualquier función PLANE, definir Inclinar
automáticamente con STAY. Durante la ejecución, el TNC calcula los
valores de posición de los ejes basculantes disponibles en la
máquina y los almacena en los parámetros del sistema Q120 (eje A),
Q121 (eje B) y Q122 (eje C)
U Definir la frase de posicionamiento con los valores angulares
calculados por el TNC
Ejemplo de frases NC: inclinar en la máquina con la mesa giratoria C y
la mesa basculante A según un ángulo espacial B+45°
1
1
1
1

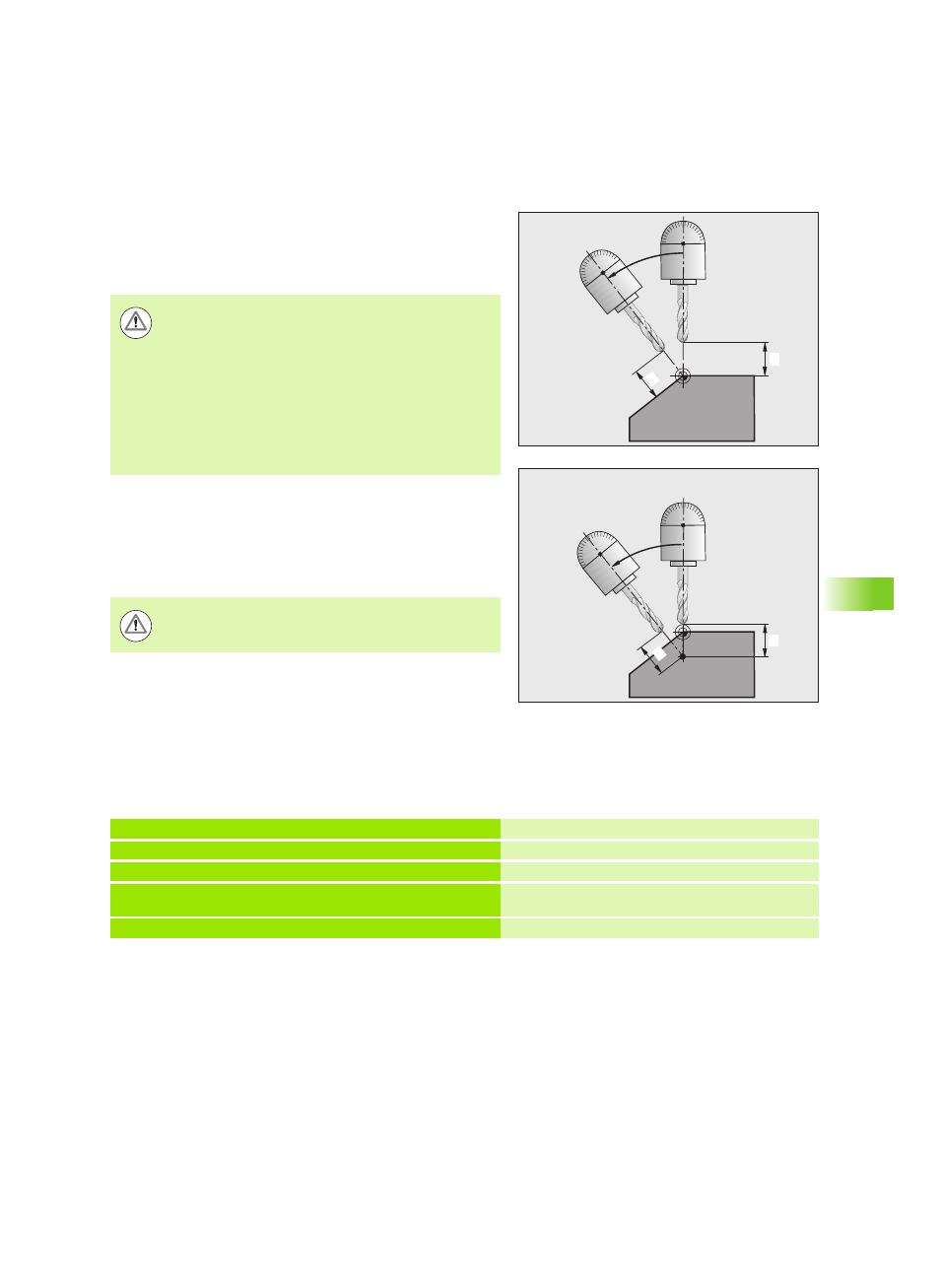

Deberá tenerse en cuenta:
„ Si la herramienta antes de inclinarse ya está a la
distancia de la pieza que se ha introducido , después de
la inclinación, la herramienta queda, visto relativamente,
en la misma posición (ver figura del centro a la derecha,
1 = ABST)
„ Si la herramienta antes de inclinarse no está a la
distancia de la pieza que se ha introducido , después de
la inclinación, la herramienta queda, visto relativamente,
desplazada respecto de la posición original (ver figura del
centro a la derecha,
1 = ABST)
Preposicionar la herramienta de tal forma que no se
produzca en la inclinación colisión alguna entre la hta. y la
pieza
...
12 L Z+250 R0 FMAX Posicionar a la altura de seguridad
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY Definir y activar la función PLANE
14 L A+Q120 C+Q122 F2000 Posicionar el eje basculante con los valores
calculados por el TNC
... Definir el mecanizado en el plano inclinado
