HEIDENHAIN iTNC 530 (606 42x-02) ISO programming Manual del usuario
Página 235
HEIDENHAIN iTNC 530
235
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

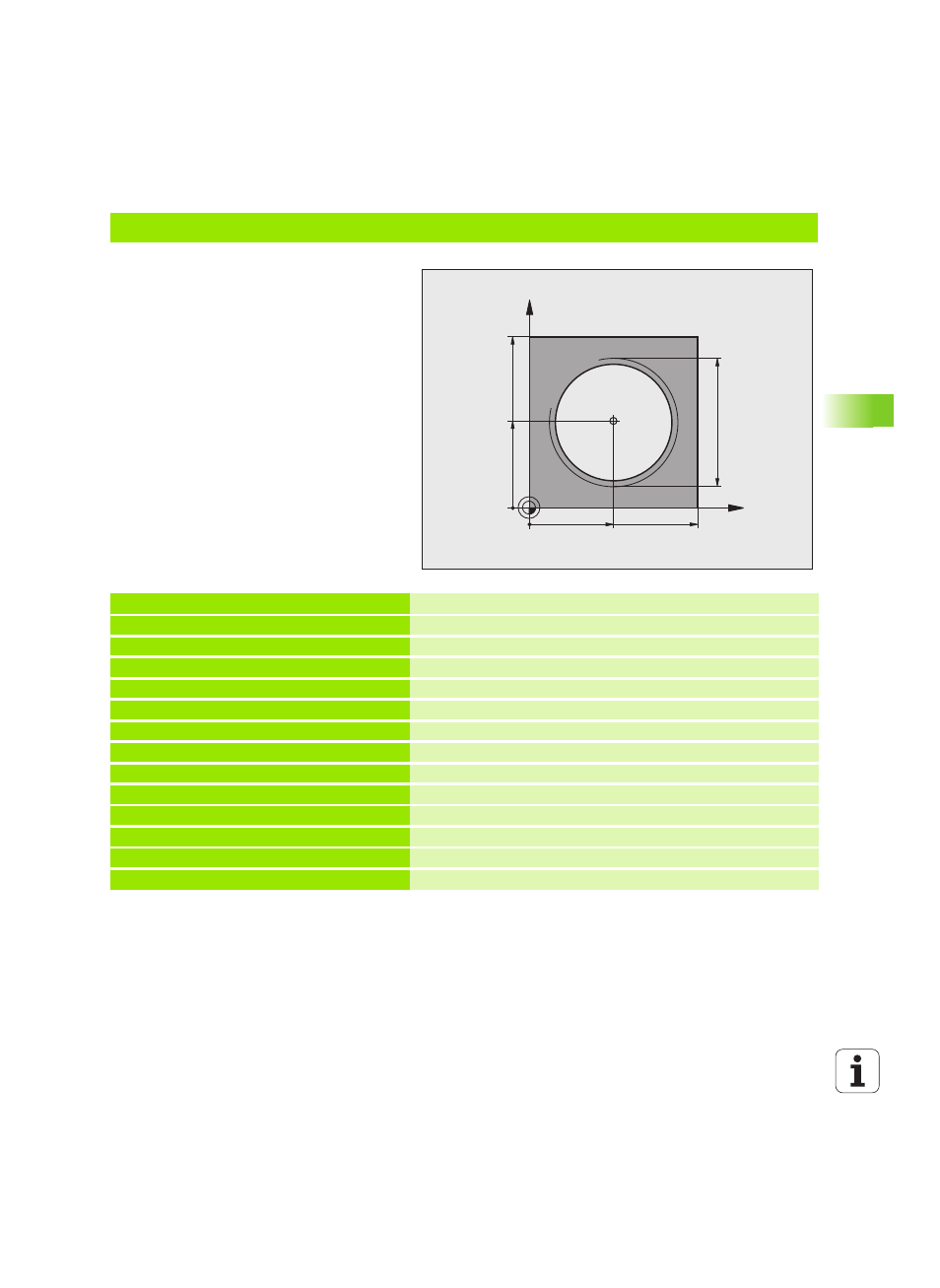

Ejemplo: Hélice
%HÉLICE G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S1400 *
Llamada a una herramienta
N50 G00 G40 G90 Z+250 *
Retirar la herramienta
N60 X+50 Y+50 *
Posicionamiento previo de la herramienta
N70 G29 *
Aceptar la última posición programada como polo
N80 G01 Z-12.75 F1000 M3 *
Desplazamiento a la profundidad de mecanizado
N90 G11 G41 R+32 H+180 F250 *
Llegada al primer punto del contorno
N100 G26 R2 *
Conexión
N110 G13 G91 H+3240 Z+13,5 F200 *
Desplazamiento de hélice
N120 G27 R2 F500 *
Salida tangencial
N170 G01 G40 G90 X+50 Y+50 F1000 *
Retirar la herramienta, final del programa
N180 G00 Z+250 M2 *
X
Y
50
50
CC
100
100
M64 x 1,5
