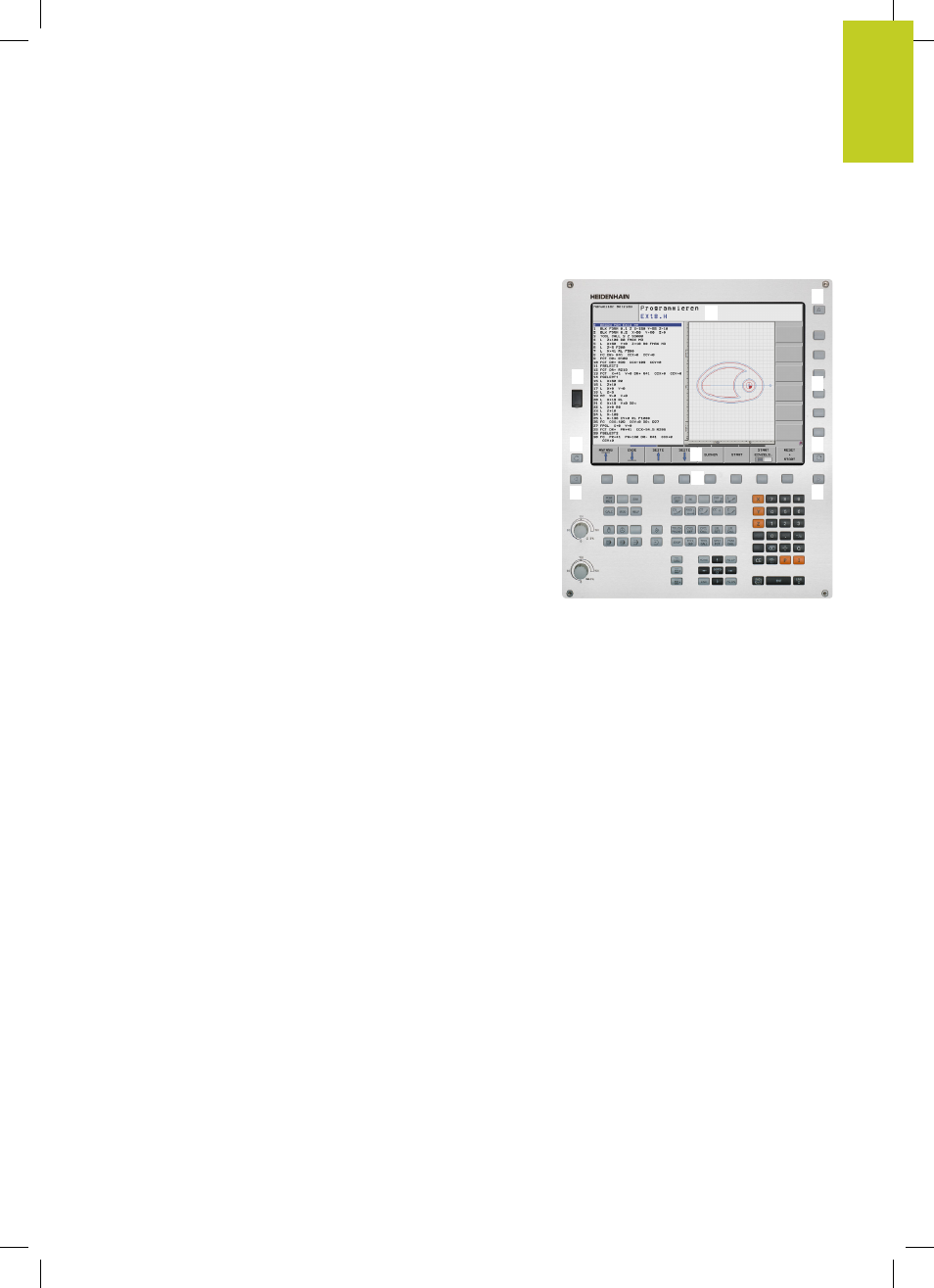

2.2 Pantalla y teclado de control
Pantalla
El TNC se suministra como versión compacta o como versión con
pantalla y panel de mando separados. En ambas versiones, el TNC
dispone de una pantalla plana TFT de 15 pulgadas.
1 Línea superior
Cuando el TNC está conectado, en la línea superior de la
pantalla se visualiza el modo de funcionamiento elegido:
Modos de funcionamiento de la máquina a la izquierda y
modos de funcionamiento de programación a la derecha. En
la ventana más grande de la línea superior se indica el modo
de funcionamiento en el que está activada la pantalla: aquí
aparecen preguntas del diálogo y avisos de error (Excepción:
cuando el TNC solo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una barra
de Softkeys. Estas funciones se seleccionan con las teclas que
hay debajo de las mismas. Como indicación de que existen
más barras de Softkeys, aparecen unas líneas horizontales
directamente sobre dicha barra. Hay tantas lineas como barras
y se conmutan con las teclas de conmutación situadas a los
lados. La barra activa de Softkeys es más brillante que las
otras.
3 Teclas de selección de softkeys
4 Teclas de selección de Softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento
Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Teclas de selección para Softkeys del fabricante de la máquina
9 Puerto USB
2
3
4
5
8
9
6
7
1
4
