Nociones básicas
7

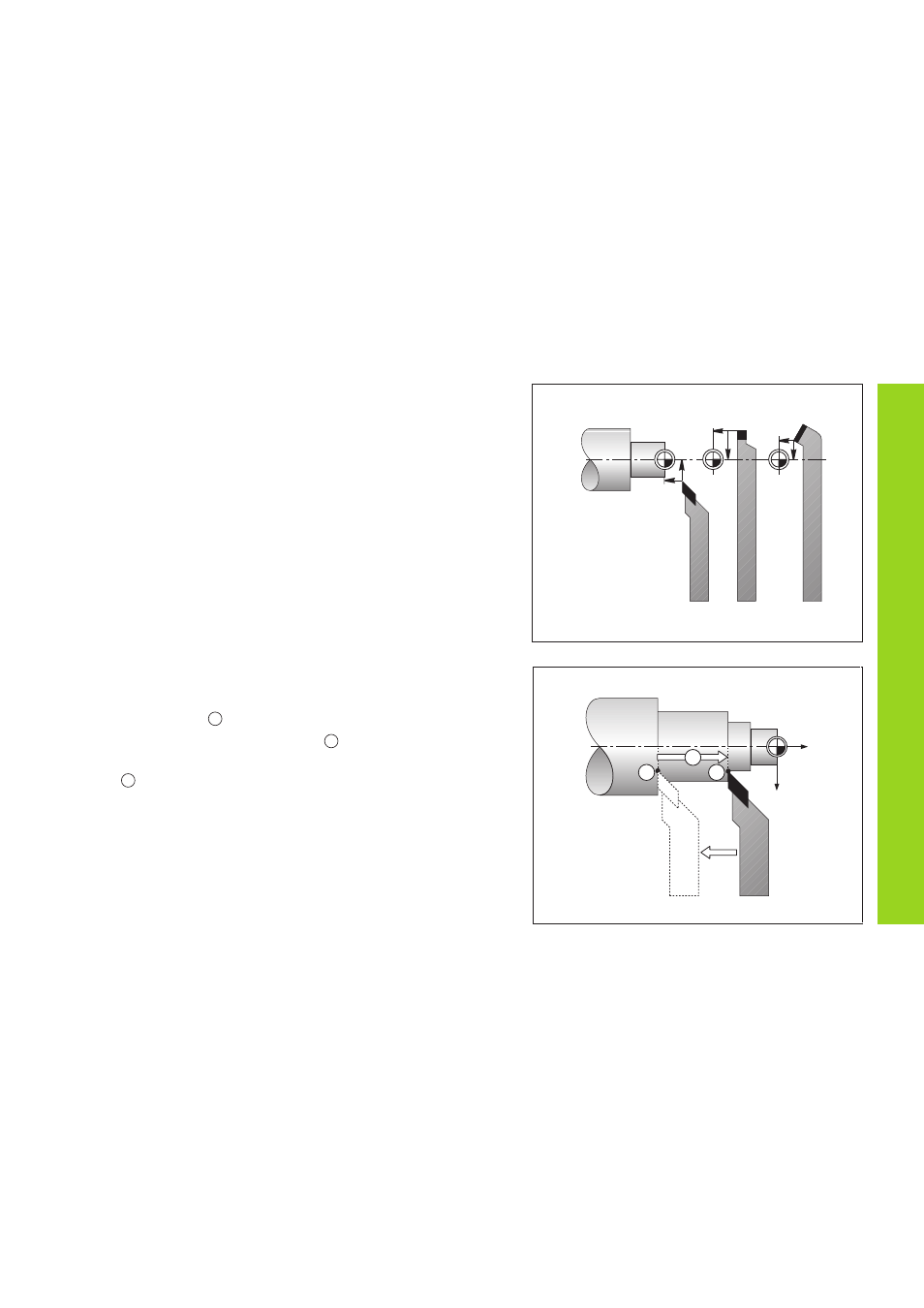

Posición nominal, posición real y recorrido restante
Las posiciones a las que debe desplazarse la herramienta se llaman
posiciones nominales ( S ); la posición en la que se encuentra
actualmente la hta. se llama posición real ( I ).
El recorrido entre la posición nominal y la posición real es el recorrido
restante ( R ).
Signo en el recorrido restante
En el desplazamiento con visualización del recorrido restante, la posición
nominal se convierte en “punto de ref. relativo“ (valor de visualización 0).
Por lo tanto el recorrido restante tiene signo negativo, cuando el
desplazamiento del eje se efectúa en dirección positiva y signo positivo
cuando el desplazamiento del eje es en dirección negativa.
Puntos de referencia de la hta. (correcciones de la hta.)
El visualizador de cotas ND debe visualizar la posición absoluta,
independientemente de la longitud y la forma de la herramienta. Por ello
hay que calcular y programar ("fijar") los datos de la hta.. Para ello "girar"
la hta. con la cuchilla de la misma e introducir el correspondiente valor
visualizado.
En el visualizador de cotas ND se puede fijar los datos de hasta 9
herramientas. Una vez que se ha fijado el punto de ref. absoluto de una
pieza nueva, todos los datos de la hta. (=puntos de ref. relativos) se
refieren al nuevo punto de referencia de la pieza.
I S
Z
X
R
T1 T2 T3
