Nociones básicas
9
Z
Sistemas de medida
Los sistemas de medida convierten los movimientos de los ejes de la
máquina en señales eléctricas. Los visualizadores de cotas ND
evalúan estas señales, calculan las posiciones reales de los ejes de la
máquina y visualizan en pantalla la posición como valor numérico.
En caso de una interrupción de tensión se pierde la asignación entre
la posición del eje de la máquina y la posición real calculada. Con las
marcas de referencia de los sistemas de medida y la función
automática REF del visualizador de cotas ND, se puede volver a
reproducir fácilmente dicha asignación de los ejes después de
conectar el visualizador. pieza
Marcas de referencia
En las reglas de los sistema de medida existen una o varias marcas
de referencia. Al sobrepasarlas generan una señal que indica al
visualizador ND que esa posición es el punto de referencia (punto de
referencia de la regla = punto de referencia fijo de la máquina).
Al sobrepasar los puntos de referencia el visualizador ND, con ayuda
de la función automática REF, calcula de nuevo la asignación entre la
posición de los ejes y los valores visualizados, determinados por
última vez. Para ello, en los sistemas lineales de medida con
marcas de referencia codificadas sólo es necesario recorrer un
máximo de 20 mm.

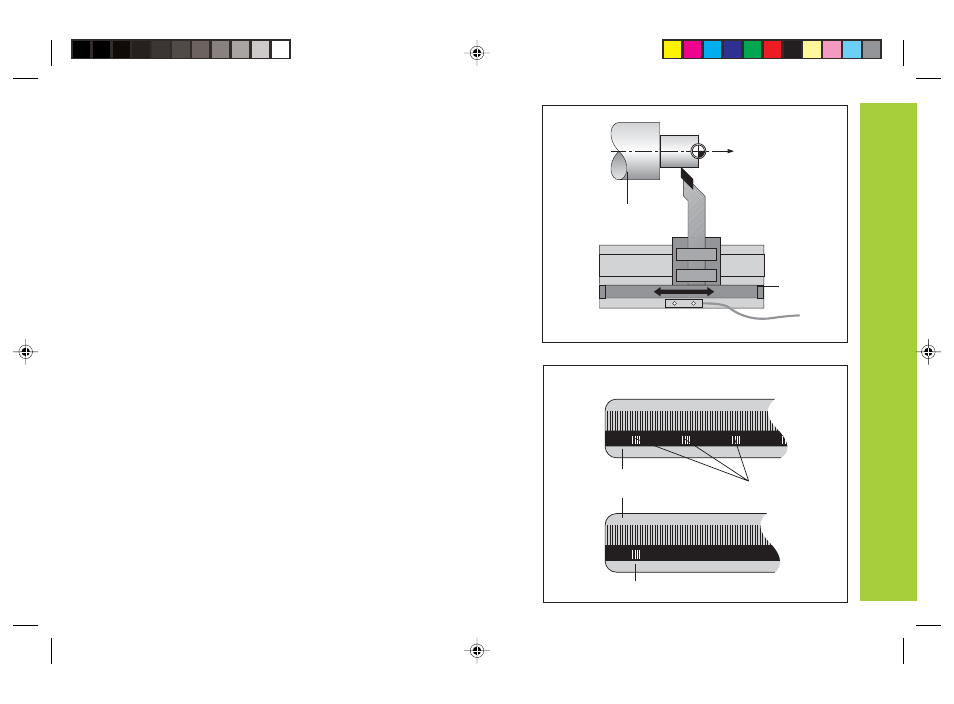

Sistema de
medida
Cinta de medición en
sistema de medida
lineal
marca de referencia
Marcas de referen-
cia codificadas
