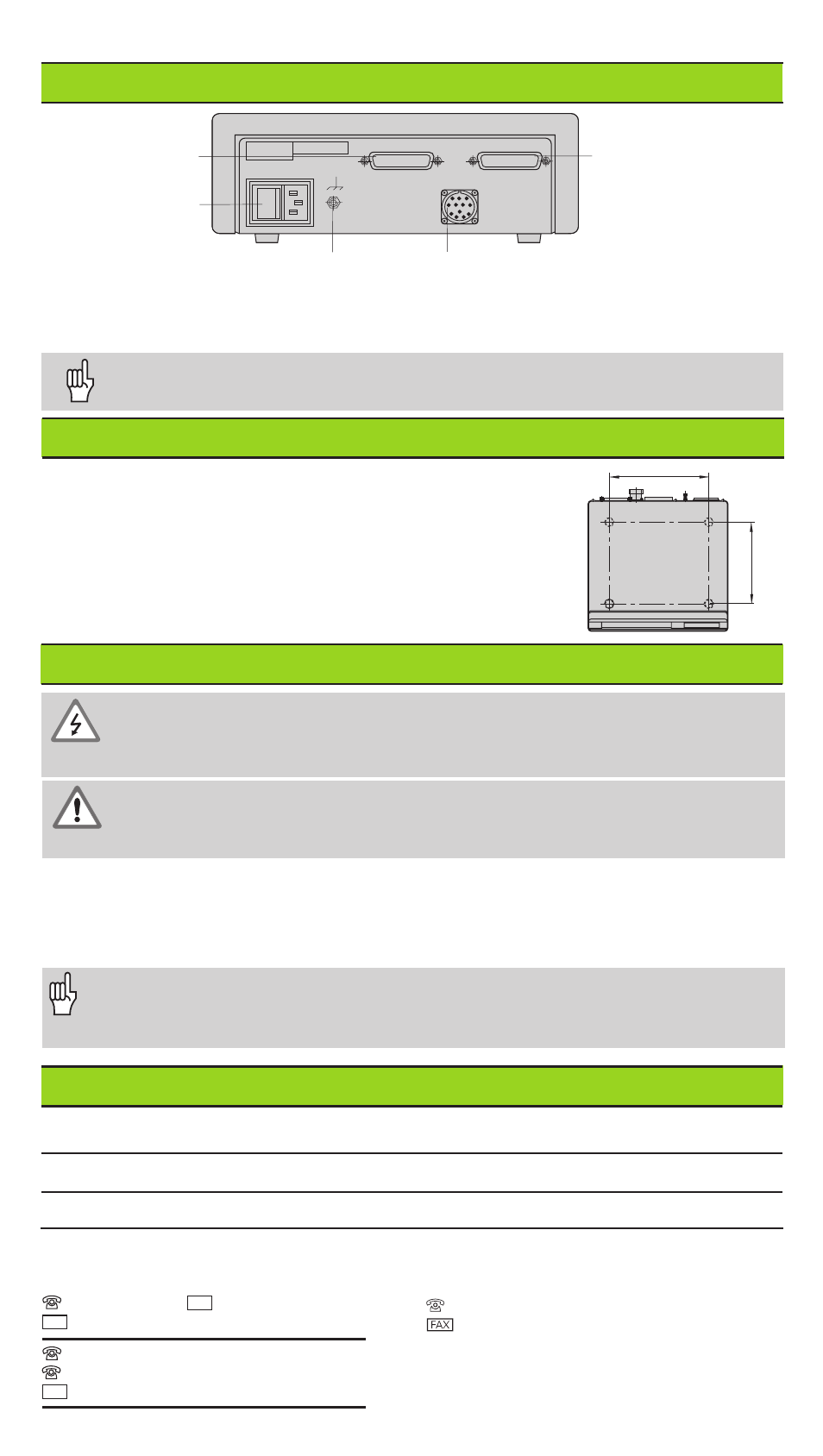

Vista posterior
Conector Sub-D EXT
Conexión de datos
BCD
Entrada para sistema lineal de medida
HEIDENHAIN con señales de salida rectangulares
(TTL), longitud máxima del cable de conexión 50 m
, distancia mínima entre flancos: 175 ns
Conexión a tierra
Interruptor
Colocación y sujeción
El visualizador se fija al suelo mediante tornillos M4.
Los visualizadores también se pueden instalar apilados.
Los puntos de contacto con la superficie engomada (que
encontrará entre los elementos suministrados) impiden
que los visualizadores apilados puedan resbalar.
172
±
0.2
6.77
±
.008"
140
±
0.2
5.51
± .008"
¡ Peligro de descarga!
¡ Antes de abrir la carcasa desenchufar el conector de la red!
¡ Conectar el cable de tierra!¡ Este no debe interrupirse nunca!
¡ Peligro para elementos internos!
¡ Unicamente introducir o extraer los conectores con la tensión de red
desconectada! ¡ Emplear sólo fusibles originales de recambio!
¡ Para aumentar la protección frente a perturbaciones deberá conectarse la
toma a tierra de la parte posterior de la carcasa al punto común de tierra de la
máquina! (Sección mínima 6 mm
2
)
278 530 51 · SW 246 115 03 · 0.5 · 4/97 · S · Impreso en Alemania · Reservado el derecho a modificaciones
X1
X33 (BCD) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Tensión de alimentación y conexión a la red
Primario de la fuente de alimentación.
Margen de tensión 100 V a 240 V (– 15 % a + 10 %), Frecuencia 48 Hz a 62 Hz,
Consumo de potencia 8 W, Fusible de red F 1 A en el aparato.
Sección mínima del cable de conexión a red: 0,75 mm
2
Condiciones ambientales
Margen temperatura Funcion.: 0 °C a +45 °C; almacén –30 °C a +70 °C
Humedad del aire Media anual: F
rel
< 75 %; Máxima: F
rel, max
< 90 %
Peso 1,5 kg
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
D-83301 Traunreut, Deutschland
(0 86 69) 31-0 . 56 831
(0 86 69) 50 61
FAX
FAX
Service (0 86 69) 31-12 72
TNC-Service (0 86 69) 31-14 46
(0 86 69) 98 99
Tx
FARRESA ELECTRONICA S.A.
c/Simon Bolivar, 27 – Dpto. 11
E-48013 Bilbao (Vizcaya)
(94) 4 41 36 49
(94) 4 42 35 40
Los conectores X1, X33 und X41cumplen la norma "Separación de red"
según EN 50 178.
