Capítulo 6 - Configuración de audio

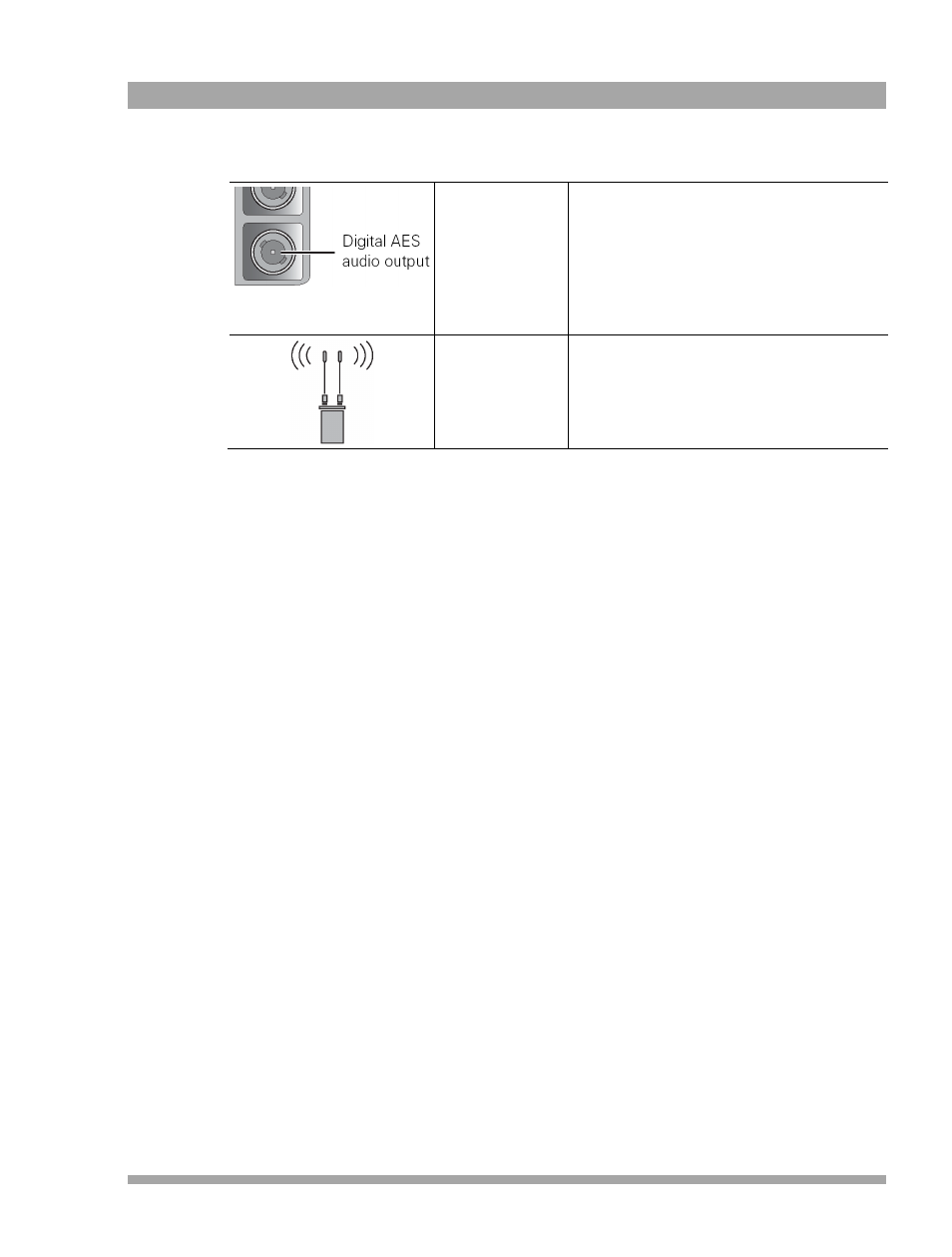

Leyenda:
AES Digital
salida de audio
Entrada de audio
AES digital (AES1 y
AES2) Dos canales de entrada de audio digital en
conformidad con el
protocolo AES/EBU.
Entradas de
micrófono
Inalámbrico (Wrx1 y
Wrx2) Entrada de micrófono Inalámbrico . Requiere la
instalación de una unidad de receptor inalámbrico
(opcional). Esta añade una
o dos fuentes de audio inalámbricas .
Vea la Sección 11.2 en la página 131 para detallados diseños de pin para varios
conectores de audio.
6.2.1 Micrófono frontal
Conecte un micrófono a un conector XLR-3 (o XLR-5) en el frente de la videocámara. El
conector de micrófono frontal acepta tanto un mono micrófono o un micrófono estéreo
(usando el opcional kit de conector de micrófono frontal estéreo DMC 1180).
6.2.2 Línea de la Parte trasera o entradas de micrófono
Hay dos conectores XLR-3 en la parte trasera de la videocámara. Para conectar un
micrófono a estos enchufes:
1. Ajuste el interruptor en el enchufe a +48V (posición a la izquierda) para micrófonos
que necesitan de energía externa (fantasma), de otra manera ajústelo al Mic (posición
del medio).
2. Conecte un micrófono a uno de los conectores XLR-3 en la parte trasera de la
videocámara.
Los dos conectores XLR-3 en la parte trasera se pueden también usar para entradas de
audio (analógico) de nivel de línea. Para conectar a una entrada de nivel de línea:
1. Ajuste el interruptor en el enchufe a línea (posición derecha).
2. Conecte una señal de línea a uno de los conectores XLR-3 en la parte trasera de la
videocámara.
6.2.3 Fuentes de audio digital
Para conectar una fuente de audio digital AES:
1. Conecte una fuente de audio digital al conector BNC de entrada Analógica (parte
inferior) en la parte trasera derecha de la videocámara.
2. Vaya para el menú SISTEMA/HARDWARE/PUERTOS.
3. Pulse el botón DE ENTRADA ANALÓGICA y use la flecha en la caja de pop-up para
seleccionar el Audio AES .
Guía del Usuario de Videocámara Digital MC 1000 (v1.21) 97
