Grass Valley EDIUS 5 - Manual (Página 23)

21
O
pci
one
s de
h
ardwa
re
2

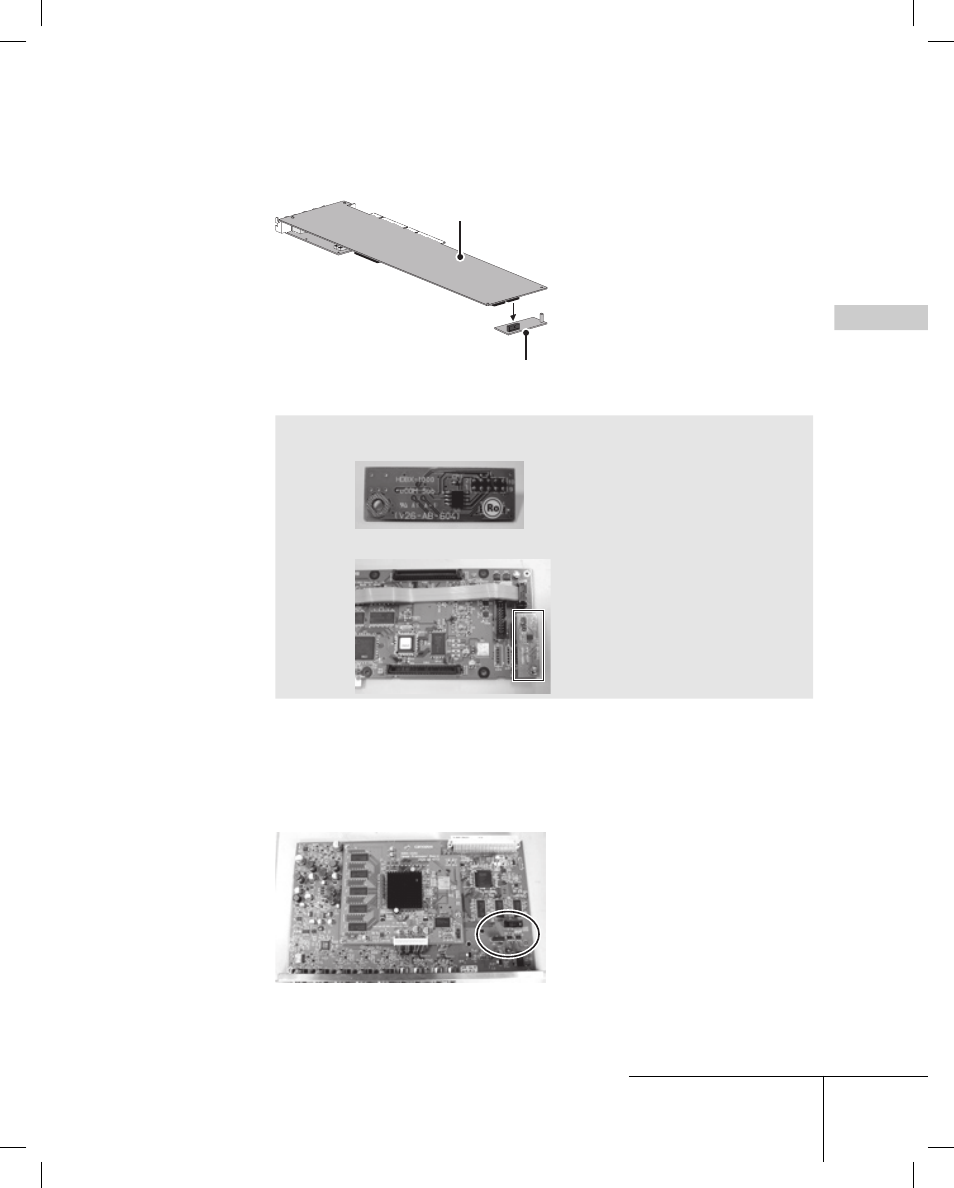

Retire la llave electrónica (incluida en el HDUP-1000) de la
placa RX-E1.
Placa RX-E1
Llave electrónica
Cómo colocar la llave electrónica (en la placa HD)
Notas Cómo colocar el HDBX-1000H a EDIUS-HD
Llave electrónica V26
Placa HDRX-E1 con la llave electrónica V26
•
3
Conecte la llave electrónica (V26) a la placa HD y fíjela con
el tornillo.
* Fíjese en la dirección del conector e insértelo en el centro.
Ubicación del punto de conexión
