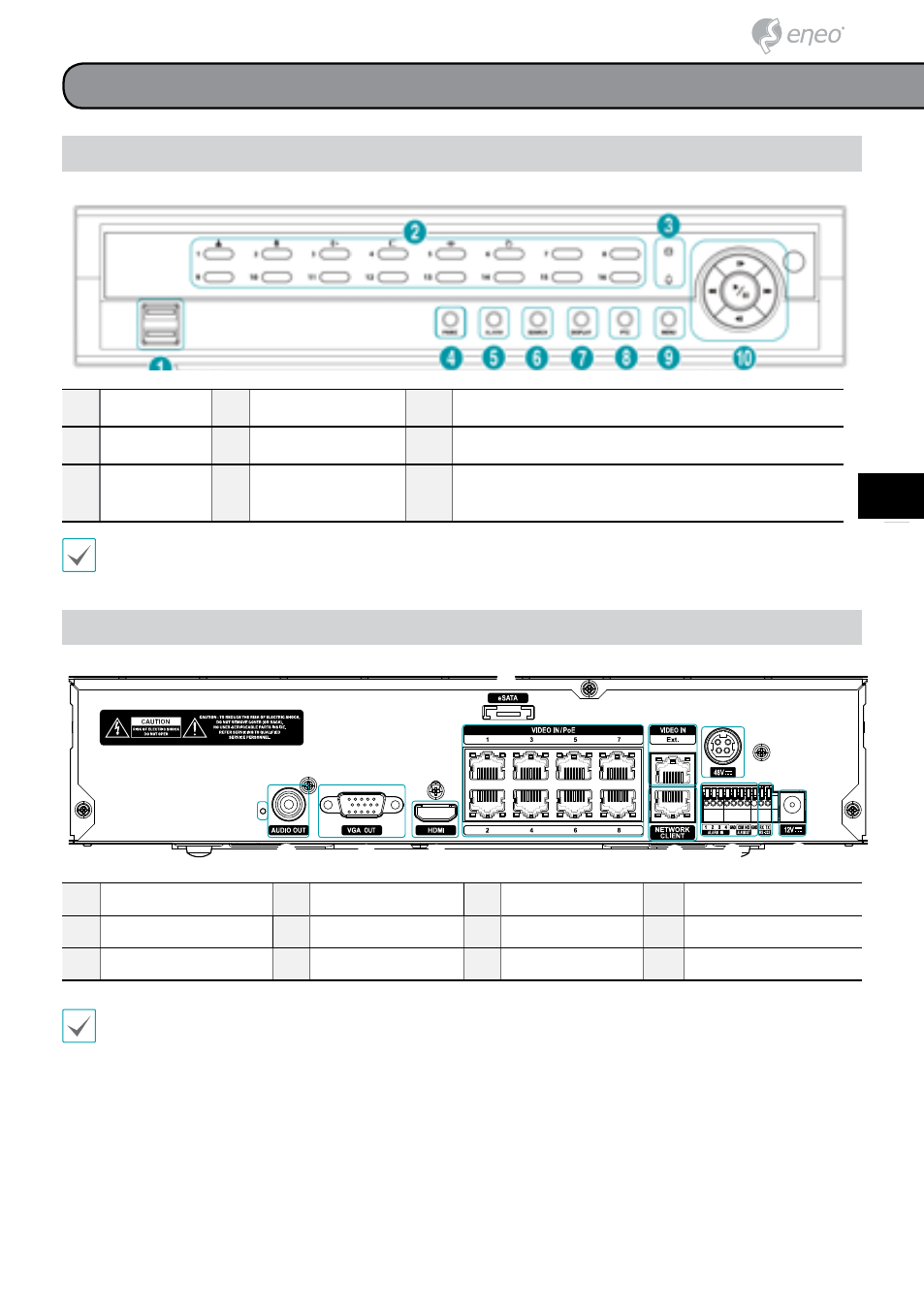

Panel frontal
1 Puertos USB 2
Botones de la
cámara
3 LED 4 Botón de grabación pánico
5
Botón de
alarma
6
Botón de modo
búsqueda
7
Botón de
pantalla
n
8 Botón PTZ
9
Botón de
menú
10
Botones de
control de flecha y
reproducción
Para más detalles sobre los puertos USB y los indicadores LED del panel frontal, consulte el manual de operación.
Panel posterior
1
2 4
@
5
7 !
6 8
9 0 3
1
Botón de reset de
fábrica
2 Puerto Audio Out 3 Puerto VGA Out 4 Puerto HDMI Out
5 Puerto eSATA 6
Puertos Video In
/ PoE
7 Puerto de red 8 Video In / Ext. Puerto
9
Puertos de conexión de
alarma
10 Puerto RS-232 11
Puerto Power In
12V
12 Puerto Power In 48V
Para más detalles sobre las conexiones del panel posterior, consulte el manual de operación.
