Eneo HDD-1012PTZ1080 - Manual (Página 26)

26 26

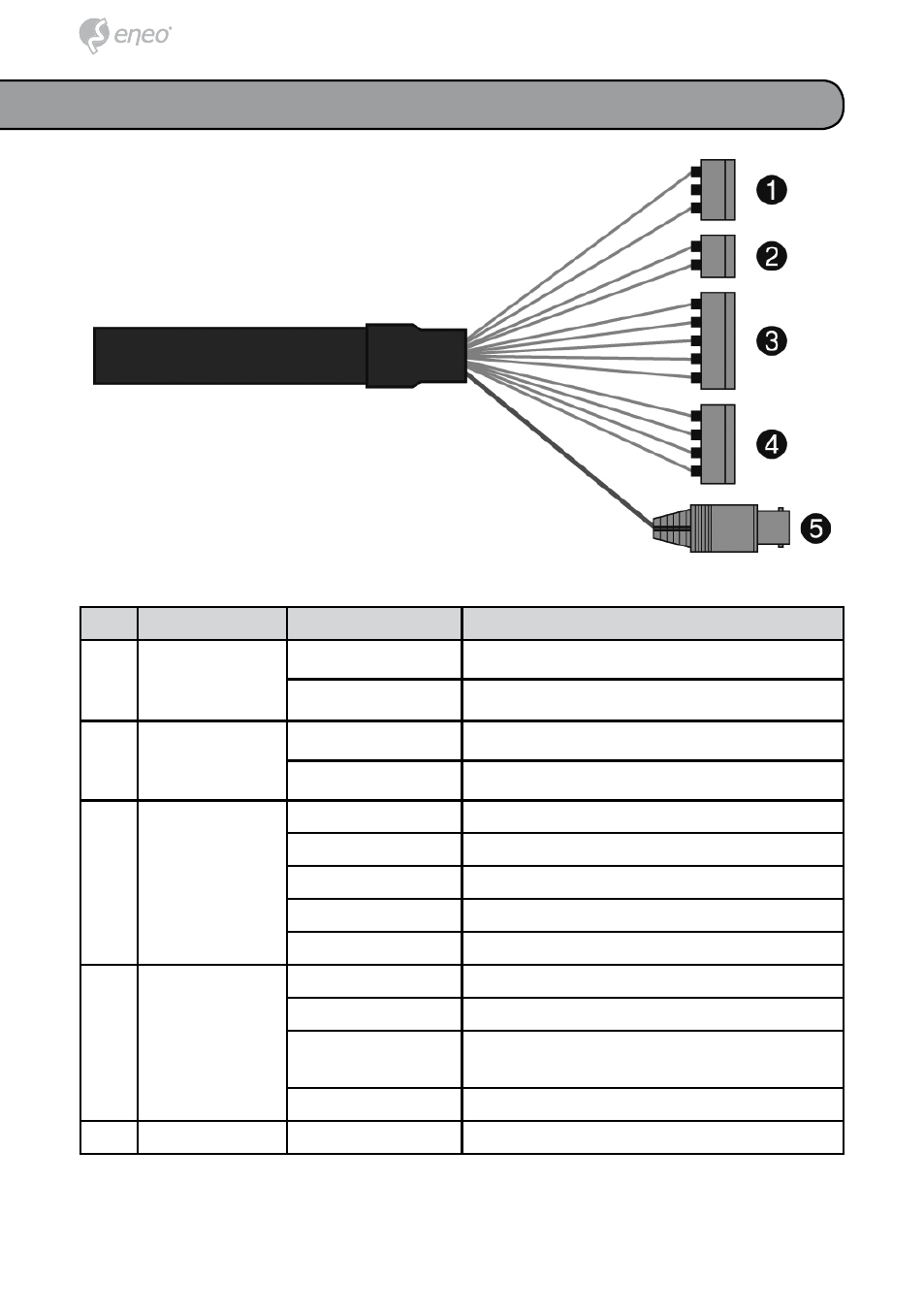

NO Conector Color del cable Descripción
1 Bloque de
terminal de 3
pines Rojo 24 VCA o 12 VCC+
Blanco 24 VCA o 12 VCC-
2 Bloque termi-
nal de 2 pines Verde RS-485+
Azul RS-485-
3 Bloque termi-
nal de 5 pines Gris ENTRADA DE ALARMA 1
Violeta ENTRADA DE ALARMA 2
Naranja ENTRADA DE ALARMA 3
Azul cielo ENTRADA DE ALARMA 4
Negro GND
4 Bloque termi-
nal de 4 pines Amarillo SALIDA DE ALARMA 1
Blanco y Negro GND
Azul cielo y
negro SALIDA DE ALARMA 2
Naranja y negro GND
5 Jack BNC Azul Salida HD-SDI
Descripción del producto y conexiones
