26

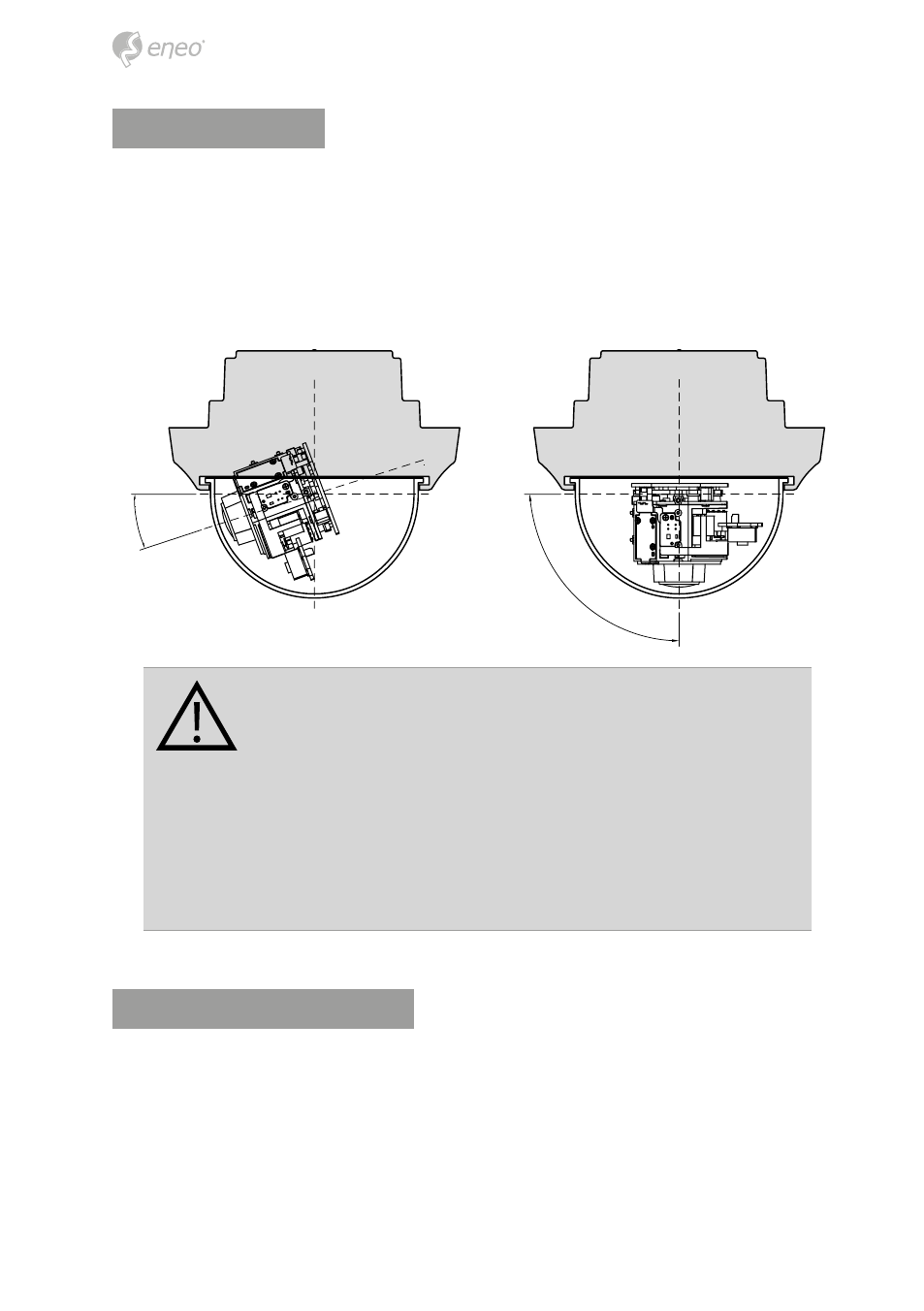

Pan ve tilt ayarı
1. Pan açısı (Sağa-Sola Çevrinme): Pan açısı +/- 173° ile sınırlıdır. Dahili hasarlar oluşa-
bileceğinden, askıyı dayanma noktasından daha fazla ileriye itmeyin.
2. Tilt açısı (Aşağı-Yukarı Çevrinme): Tilt açısı, kamera modülünün tavana göre eği-
minin 0° olması koşuluyla, minimum 25° ile maksimum 90° arasında sınırlıdır. Yani
görüntü yatay düzene göre ayarlanmış olmalıdır.
3. Dönüş açısı (yatay görüntü düzeni): Dönüş açısı, maks. +/- 50° ile sınırlıdır.
25º
90
º
DİKKAT:
Kurulum veya ayarlama sırasında, dome kamera kapağının ÇİZİL-
MEMESİNE çok dikkat edin.
Kablonun hasar görmemesi, kıvrılmaması ve tehlikeli bölgelere
maruz kalmamasına çok dikkat edin.
IR LED Işıklarının lense yansımaması için, kapak halkası tespitle-
me vidalarını, ışık siperliği ile şeffaf dome kapağı arasında boşluk
kalmayacak şekilde sıkın..
Güç kaynağı bağlantıları
Kuruluma başlamadan önce, sistemin elektrik bağlantısının kapalı olduğundan emin
olun. Kamera, 12VDC veya 24VAC ile olmak üzere, iki türlü gerilimle çalıştırılabilir (çift
güç kaynağı). Birincil ve ikincil şaseler, toprak döngüsü nedeniyle oluşabilecek sorunların
engellenmesi amacıyla, birbirlerinden izole edilmiştir.
