Güç kaynağı bağlantıları
Kuruluma başlamadan önce, sistemin elektrik bağlantısının kapalı olduğundan emin olun.
Kamera, 12VDC veya 24VAC ile olmak üzere, iki türlü gerilim ve PoE (IEEE Std. 802.3af) ile
çalıştırılabilir. Birincil ve ikincil şaseler, toprak döngüsü nedeniyle oluşabilecek sorunların
engellenmesi amacıyla, birbirlerinden izole edilmiştir.
1. Ağ kablosunu RJ-45 Ethernet portuna bağlayın. Şayet PoE tek güç kaynağı olarak
kullanılıyorsa, besleme terminalinin bağlanmasına gerek yoktur.
2. Lokal bir 12VDC veya 24VAC güç kaynağının gerekli olması durumunda, ilk önce
düşük gerilim hattını (12VDC veya 24VAC) bağlayın ve gerilim dalgalanmaları
sonucunda hatalı sıfırlamalar veya aşırı gerilim sonucunda, yükün serbest kalması
nedeniyle hasarların oluşmaması için, fişi prize daha sonra takın.
i PoE ve bir lokal çiftli güç kaynağının aynı anda bağlı olması durumunda, lokal güç
kaynağı önceliklidir.
Sinyal bağlantısı etiketini, bağlantı kablajına referans teşkil etmesi amacıyla, görünür bir
yere takın.

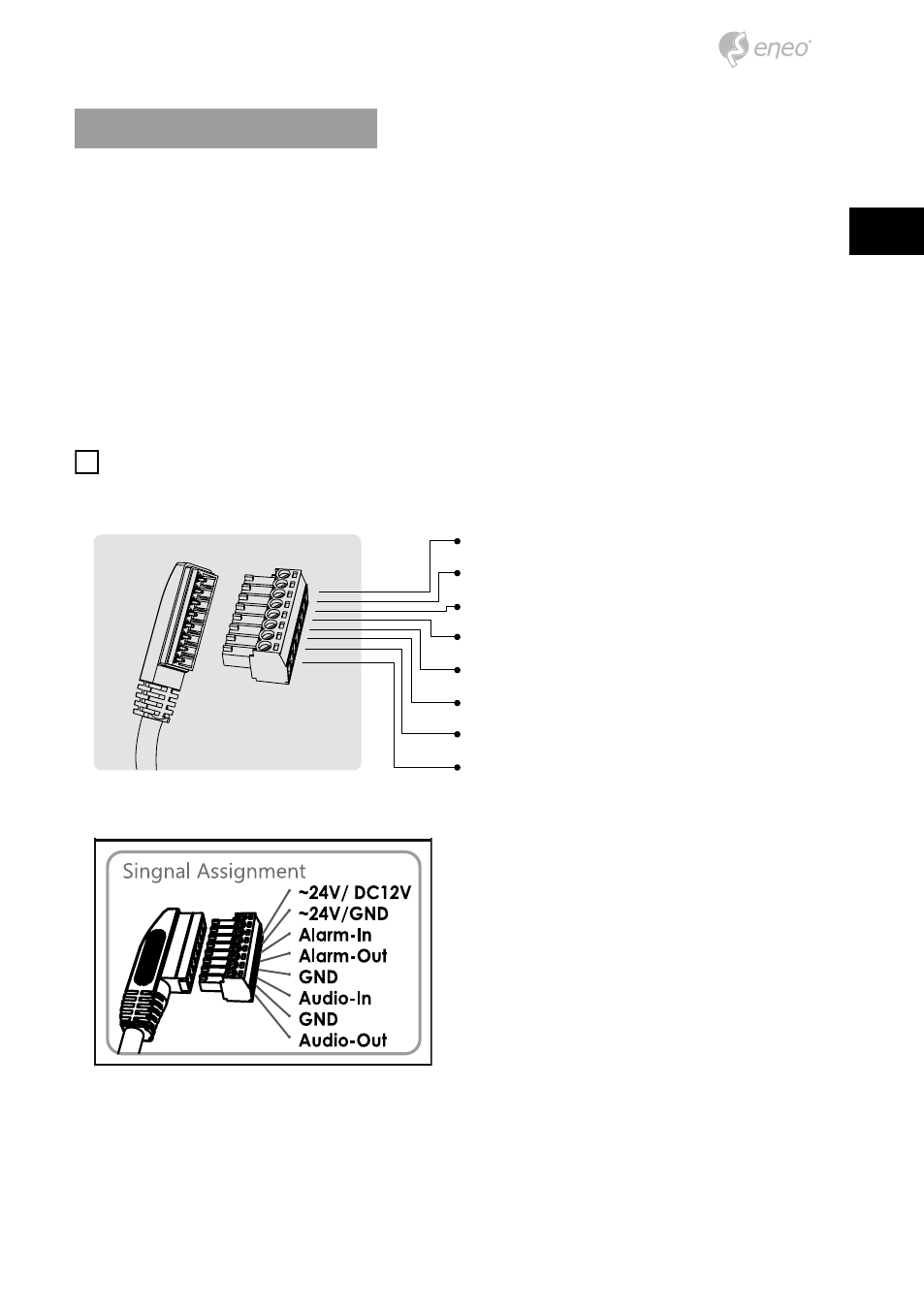

GND (siyah kablo)
AC24V/GND (siyah kablo)
Ses girişi (kahverengi kablo)
GND (siyah kablo)
Alarm girişi (yeşil kablo)
Alarm çıkışı (mavi kablo)
AC24V/DC12V (kırmızı kablo)
Ses çıkışı (turuncu kablo)
