6.2 Limpieza y sustitución paleta
bloquea
desbloquea

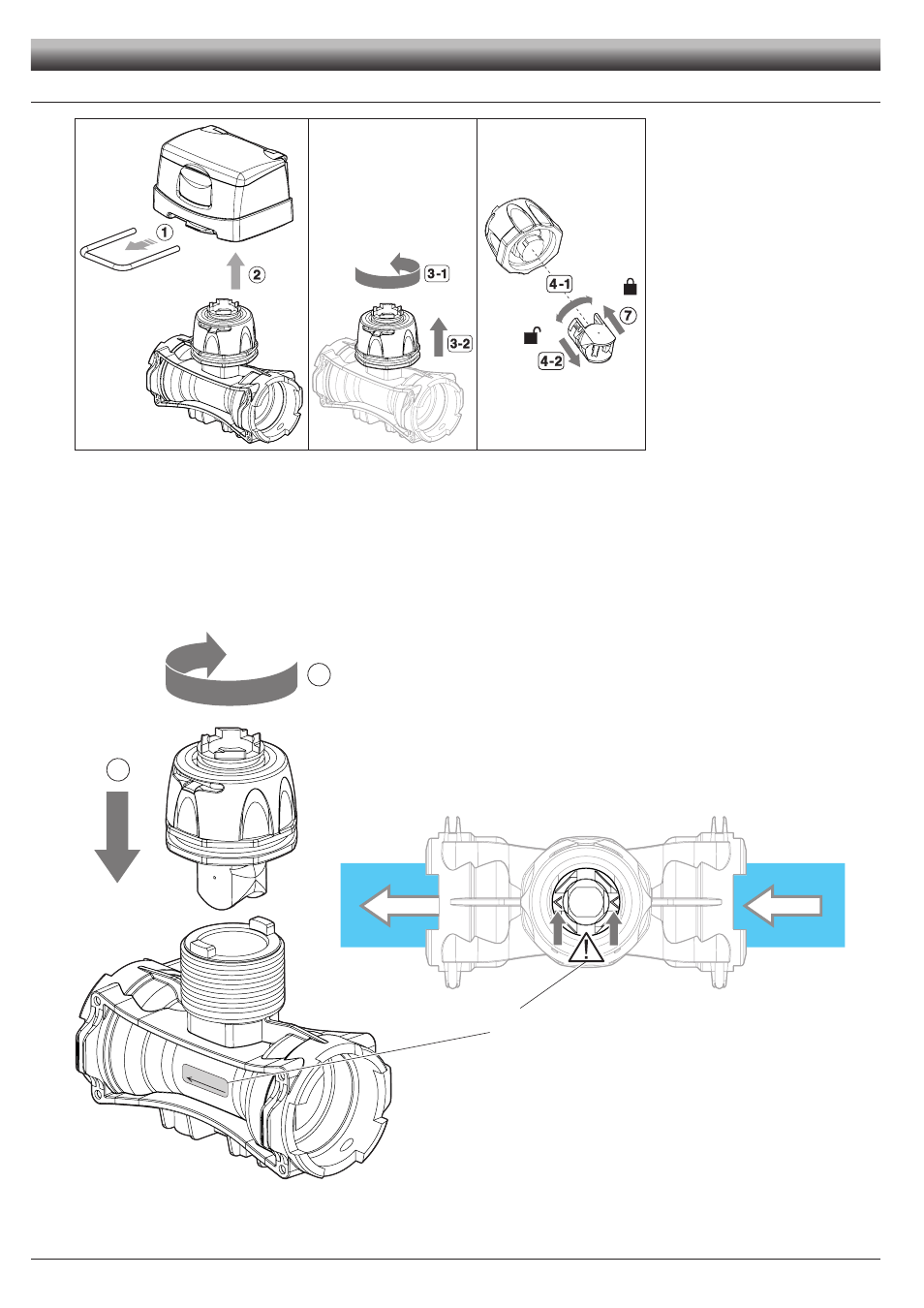

1) Extraer con un destornillador la horquilla del monitor.
2) Extraer el monitor del cuerpo del medidor de caudal.
3) Destornillar la virola en el sentido contrario a las agujas del reloj y extraer el bloque porta-sensor del cuerpo del medidor de caudal.
4) Extraer el grupo paleta del bloque porta-sensor mediante una semirotación en sentido contrario a las agujas del reloj.
5) Sumergir el grupo paleta en un líquido detergente durante algunas horas.
6) Lavar cuidadosamente el grupo paleta con agua corriente y controlar el correcto funcionamiento. Si fuese necesario, sustituir todo el grupo paleta
con el específico recambio
(cód. 4626000.500).
7) Montar el grupo paleta en el sensor electrónico mediante una rotación en sentido de las agujas del reloj hasta sentir el pasaje.
1
2
APP ROX IMA TE CO NST ANT XXX
8) Montar nuevamente el bloque porta-sensor en el cuerpo del medidor de caudal atornillando la virola en el sentido de las agujas del reloj hasta el
final de carrera
prestando atención que la flecha indicada en el manguito esté orientada en la dirección del flujo.
Fig. 43 Fig. 44 Fig. 45
Fig. 46
La dirección de las flechas en el cuerpo
deben corresponder a la colocada en la etiqueta
MANTENIMIENTO
