5
2.1 Conexiones eléctricas
El medidor de caudal Orion Visual Flow ha sido proyectado para funcionar como dispositivo inde-
pendiente o para ser conectado a dispositivos ARAG (ordenadores, monitores, visualizadores) o
a aparatos de otros constructores, siempre que estos sean compatibles con la utilización de este
tipo de medidores de caudal.
Para la modalidad de uso como medidor de flujo de llenado, el medidor de flujo debe
ser conectado EXCLUSIVAMENTE a dispositivos ARAG.
ARAG no se hace responsable por daños al equipo, personas, animales o cosas
ocasionados por un montaje errado o inadecuado del medidor de flujo.
En caso de daños al medidor de caudal provocados por el montaje incorrecto o ina-
decuado del mismo, caduca automáticamente toda forma de garantía.

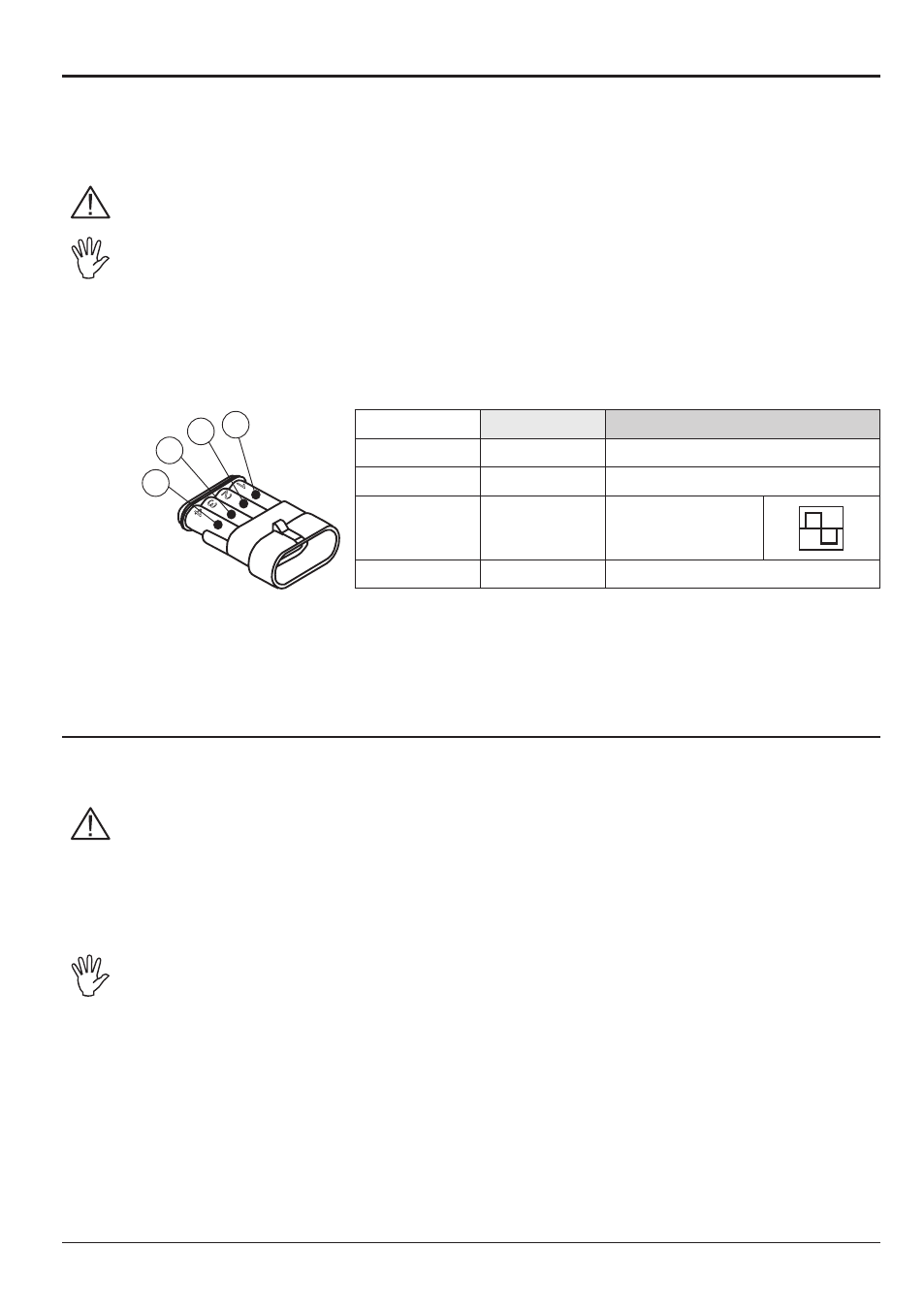

Las conexiones del medidor de caudal en dispositivos no producidos por ARAG se indican en la
Tabla 1.
Color Posición Conexión
Negro 1 GND
Rojo 2 +12 VDC
Verde 3
Señal
(onda cuadrada)
Amarillo 4 Control bomba
Es posible conectar Orion Visual Flow a los ordenadores y monitores de la serie Bravo sin el "Kit
Parada Bomba" utilizando el cable adaptador
(cód. 4622BA50000.110), que permite la conexión
entre el conector de 4 polos del medidor de caudal y el de 3 polos del Bravo.
2.2 Conexiones hidráulicas
Para la conexión al equipo, utilizar empalmes adecuados (Ref. Catálogo General ARAG).
Evitar estrechamientos o torsiones antes de los empalmes y en los tubos.
Para las conexiones, utilizar tubos y empalmes de dimensiones adecuadas para la
presión de uso del equipo.
El ajuste de los porta goma debe ser realizado con específicas abrazaderas metáli-
cas que garanticen una perfecta estanqueidad, incluso con presiones elevadas.
La conexión con empalmes roscados debe ser realizada considerando la presión de
uso.
ATENCIÓN: La integración a sistemas existentes debe ser realizada teniendo pre-
sente todas las reglas de seguridad descriptas en el presente manual. El montaje
y la puesta en servicio del sistema debe ser realizada por personal especializado
de acuerdo a las normas de seguridad y que no se reduzca la seguridad en todo el
sistema en el cual se integrará el medidor de caudal.
Tab. 1
Fig. 4
1
2
3
4
3
2
1
4
