7 MANDOS Y VISUALIZACIONES DE LA COMPUTADORA
7.1 Panel de mando

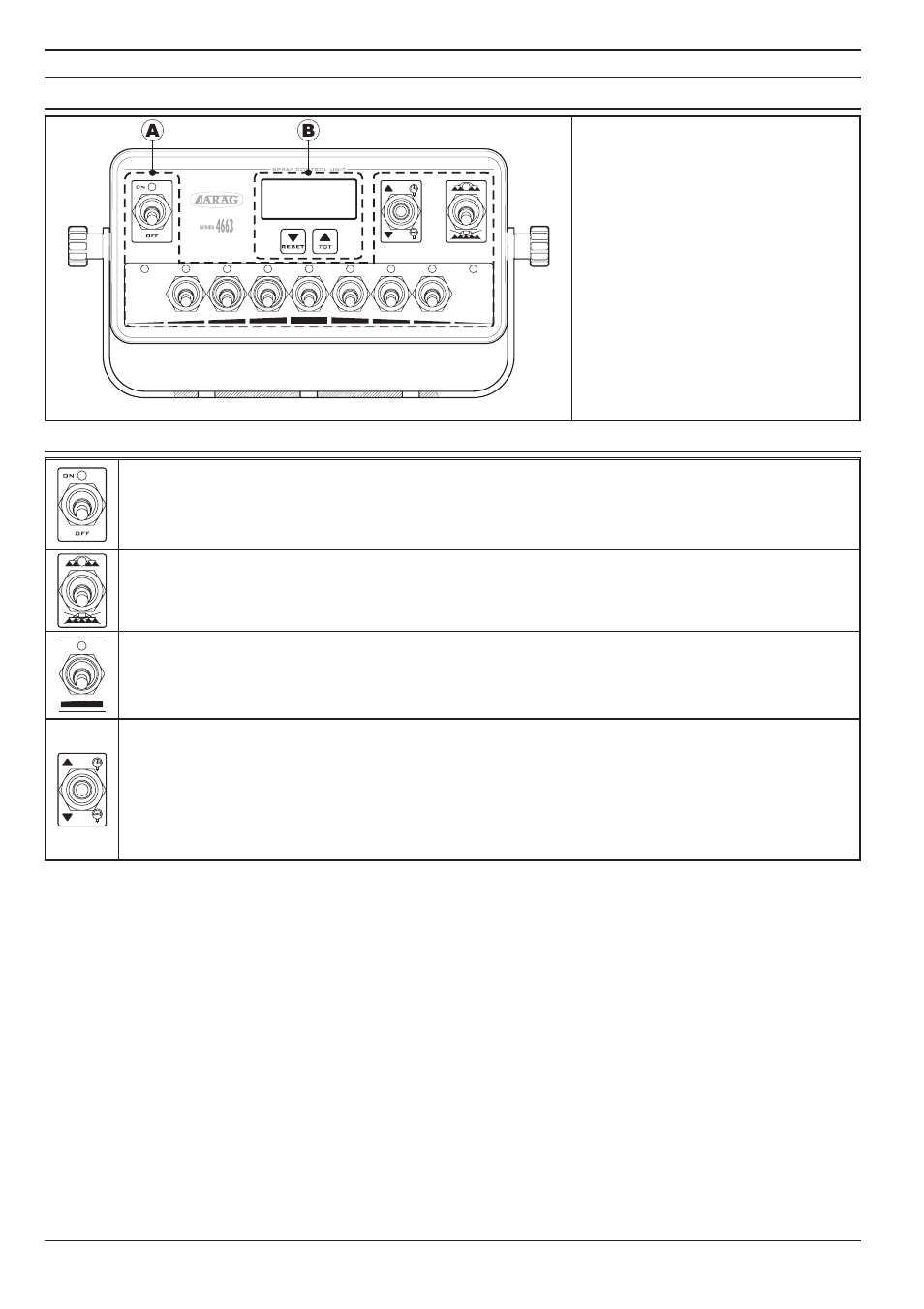

Fig. 12
A Desviadores para el control de la
caja de mando y de las fases de
pulverización (párr. 7.2).
B Display para la visualización de la
presión y teclas para la programación
del display (cap. 8).
7.2 Uso de los conmutadores
Conmutador ON/OFF de la caja de mando
• para encender la caja de mando desplazar el conmutador hacia arriba (led encendido).
• per spegnere la scatola di comando spostate il deviatore verso il basso (led spento).
ATENCIÓN: en caso de olvidar la caja de mando encendida, la batería podría descargarse.
Conmutador de mando de la válvula general
• Para abrir la válvula general, desplazar el conmutador hacia arriba (led encendido).
• Para cerrar la válvula general, desplazar el conmutador hacia abajo (led apagado).
Conmutadores de mando de las válvulas de sección
• Para abrir la válvula de sección, desplazar el conmutador correspondiente hacia arriba (led encendido).
• Para cerrar la válvula de sección, desplazar el conmutador correspondiente hacia abajo (led apagado).
El mando de las válvulas de sección varía de acuerdo al tipo de funcionamiento habilitado en la computa-
dora: para el uso correcto, consultar el pár. 6.2.7 - Modalidad de funcionamiento.
Conmutador para el mando de la válvula de regulación
Der Hebel befi ndet sich normalerweise in der Mitte.
• para aumentar la cantidad de líquido distribuido (aumento de presión en el grupo de mando)
colocar el conmutador hacia arriba.
• para disminuir la cantidad de líquido distribuido (disminución de presión en el grupo de mando)
colocar el conmutador hacia abajo.
En el display de la caja de mando se leerá el valor instantáneo de la presión.
ATENCIÓN: para visualizar la presión es necesario instalar un transductor de presión (párr. 6.2.5).
Tab. 3
