ARAG BRAVO 300S - Multi-row crop sprayers, Direct connection / RCU Installation - Software ver Manual del usuario
Página 9
9
RCU

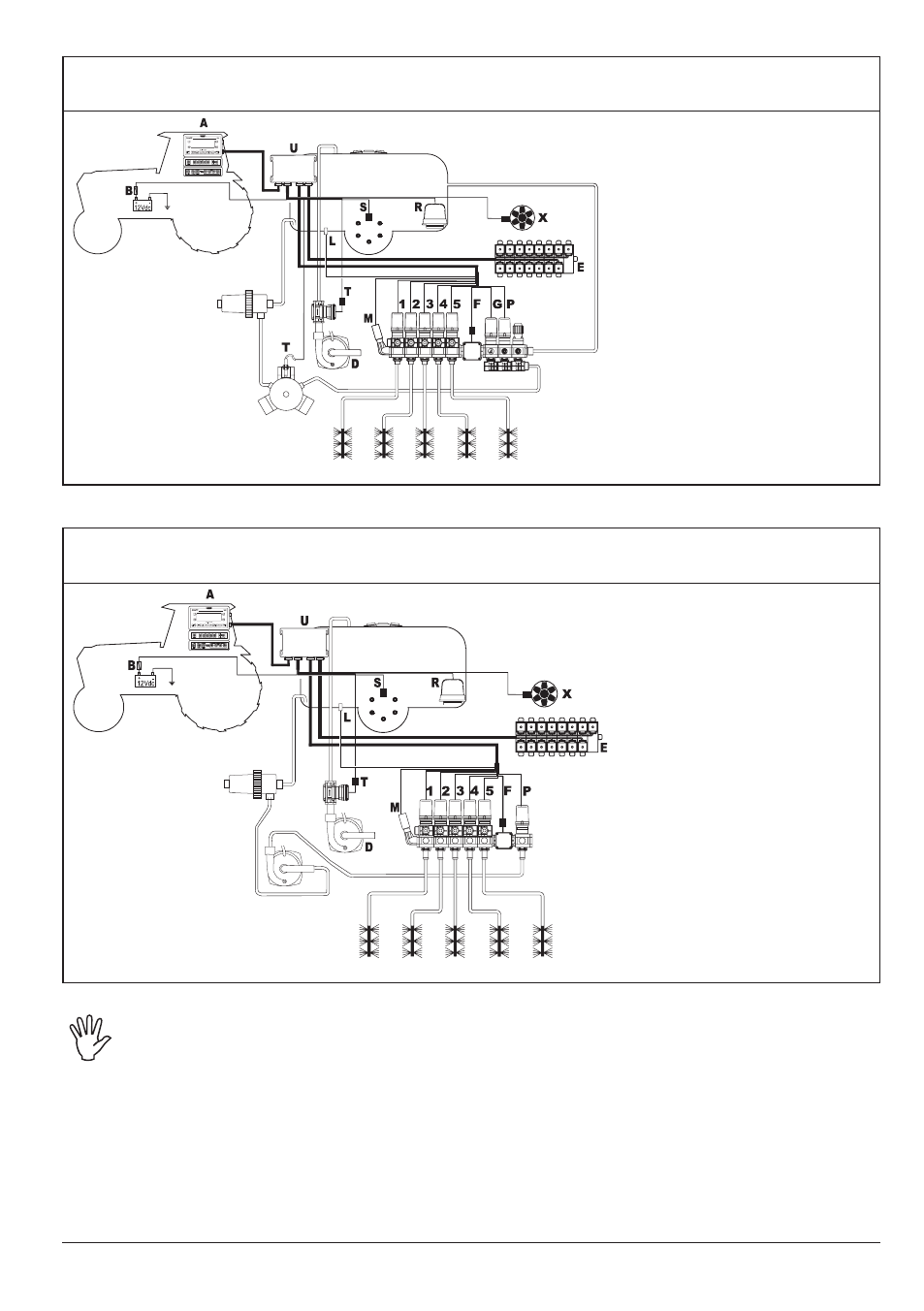

Esquema de montaje para multi-hileras con bomba de membrana - Equipo con válvula de descarga
Leyenda:
a
Bravo 300S
b Batería
d
Bomba de carga
e
Grupo hidráulico
F
Medidor de caudal
l
Sensor de nivel
m Sensor de presión
P
Válvula de regulación
r
Marcador de espuma
s
Sensor de velocidad
t
Medidor de caudal carga /
Pump Protector
u RCU
X
Sensor RPM
1÷5 Válvulas de sección
RCU
Esquema de montaje para multi-hileras con bomba centrífuga
Fig. 7
Leyenda:
a
Bravo 300S
b Batería
d
Bomba de carga
e
Grupo hidráulico
F
Medidor de caudal
l
Sensor de nivel
m Sensor de presión
P
Válvula de regulación
r
Marcador de espuma
s
Sensor de velocidad
t
Medidor de caudal carga
u RCU
X
Sensor RPM
1÷5 Válvulas de sección
El ordenador debe ser conectado directamente a la batería de la máquina agrícola.
*
No conectar el ordenador durante la función de encendido (15/54).
Fig. 6
*
*
