2. Aplique sellador marino a la rosca del tornillo para impedir que se
filtre agua al espejo de popa.
3. Apriete el tornillo estabilizador con una llave de tubo. Para facilitar
el acceso al tornillo, retire el conjunto del transductor de la fijación
(figura 4). Cuando vuelva a colocar el transductor, no olvide incluir
el espaciador.
Colocación y conexión del cable
PRECAUCIÓN: No extraiga el conector para facilitar la colocación
del cale. Si es preciso cortar y empalmar el cable, utilice la caja
de conexiones estanca Airmar ref. 33-035 y siga las instrucciones
que la acompañan. Salvo cuando utilice una caja de conexiones
estanca, si extrae el conector estanco o corta el cable la garantía
del sensor quedará anulada.
Pase el cable por encima del espejo de popa en el caso de una
instalación extraíble. En el caso de una instalación permanente,
pase el cable por un orificio de desagüe o por un nuevo taladro
practicado en el espejo de popa por encima de la línea de flota-
ción.
1. Si debe perforar el espejo de popa, seleccione un lugar muy por en-
cima de la línea de flotación (figura 7). Compruebe si algún obs-
táculo como aletas de trimado, bombas o cables en el interior del
casco. Marque el lugar con un lápiz. Practique el taladro con una
broca de la medida adecuada para el conector.
2. Pase el cable exceso por encima o a través del espejo de popa.
3. En el exterior del casco, sujete el cable contra el espejo de popa
con las abrazaderas. Sitúe una abrazaderas a 30 cm (12") por en-
cima de la fijación. Marque el orificio con un lápiz.
4. Sitúe la segunda abrazadera a medio camino entre la primera y el
orificio del cable. Marque este orificio.
5. Si ha perforado el espejo de popa, abra la ranura grande en la
cubierta del cable del espejo de popa. Sitúe la cubierta sobre el
cable por donde entra en el casco. Marque los dos orificios de
montaje.
6. En cada una de las posiciones marcadas, practique un taladro de
10 mm (3/8") de profundidad con una broca de 3 mm o 1/8".
7. Aplique sellador marino a la rosca de los tornillos autorroscantes
para impedir que se filtre agua en el espejo de popa. Si ha perfora-
do el espejo de popa, aplique sellador marino al espacio en torno al
cable por donde atraviesa el espejo.
8. Coloque las dos abrazaderas y apriételas. Si la utiliza, empuje la
cubierta del cable sobre este y atorníllela.
9. Lleve el cable hasta el instrumento con cuidado de no dañar el
forro del cable al atravesar mamparos u otros elementos del barco.
Utilice pasacables para que no se aplaste. Para reducir las interfe-
rencias eléctricas, separe el cable del transductor de otros cables
eléctricos y del motor). Enrolle el cable sobrante y sujételo con
abrazaderas de cable para evitar que resulte dañado.
10.Para conectar el transductor al instrumento, consulte el manual de
la ecosonda.
Comprobación de vías de agua
Cuando ponga el barco a flote, compruebe inmediatamente si hay
vías de agua en torno a los tornillos y a cualquier otro orificio practi-
cado en el casco. Tenga en cuenta que las vías de agua muy pe-
queñas pueden no resultar evidentes a simple vista. No deje el
barco en el agua sin comprobar durante más de tres horas.
Mantenimiento
Pintura antiincrustante
PRECAUCIÓN: No pinte el sensor de temperatura expuesto. De
lo contrario, se reducirá el tiempo de respuesta del sensor.
Las incrustaciones acuáticas pueden acumularse rápidamente en
la superficie del transductor y reducir sus prestaciones en sema-
nas. Las superficies expuestas al agua salada y que no sean acti-
vas se deben pintar con pintura antiincrustante. Utilice
únicamente una pintura antiincrustante al agua. No utilice nunca
pintura con cetona, ya que las cetonas pueden atacar a numero-
sos plásticos y el transductor podría resultar dañado. Aplique pin-
tura antiincrustante cada 6 meses o al inicio de cada temporada
de navegación.
Limpieza
PRECAUCIÓN: No aplique lubricante a la fijación; la arena se que-
dará adherida a la fijación y aumentará la fricción y el desgaste.
Limpie el sensor con un estropajo Scotch-Brite® y un detergente
doméstico suave, con cuidado de no rayar la cara activa del
transductor. Si las incrustaciones son muy abundantes, lije ligera-
mente en húmedo con papel de lija de grano fino húmedo/seco.
Cambio del transductor y repuestos
La información necesaria para pedir un transductor de recambio
está impresa en la etiqueta del cable. No retire la etiqueta. Cuan-
do efectúe el pedido, especifique el número de referencia, la fe-
cha y la frecuencia en kHz. Para mayor comodidad, anote estos
datos en la parte superior de la primera página.
Las piezas perdidas, rotas y gastadas se deben cambiar inmedia-
tamente.
Conjunto de la fijación 33-749-01
Obtenga las piezas a través del fabricante del instrumento o en
un establecimiento de efectos navales.
Gemeco Tel: 803-693-0777
(USA) Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: +33.(0)2.23.52.06.48
(Europa, Oriente Medio, África) Fax: +33.(0)2.23.52.06.49
email: [email protected]

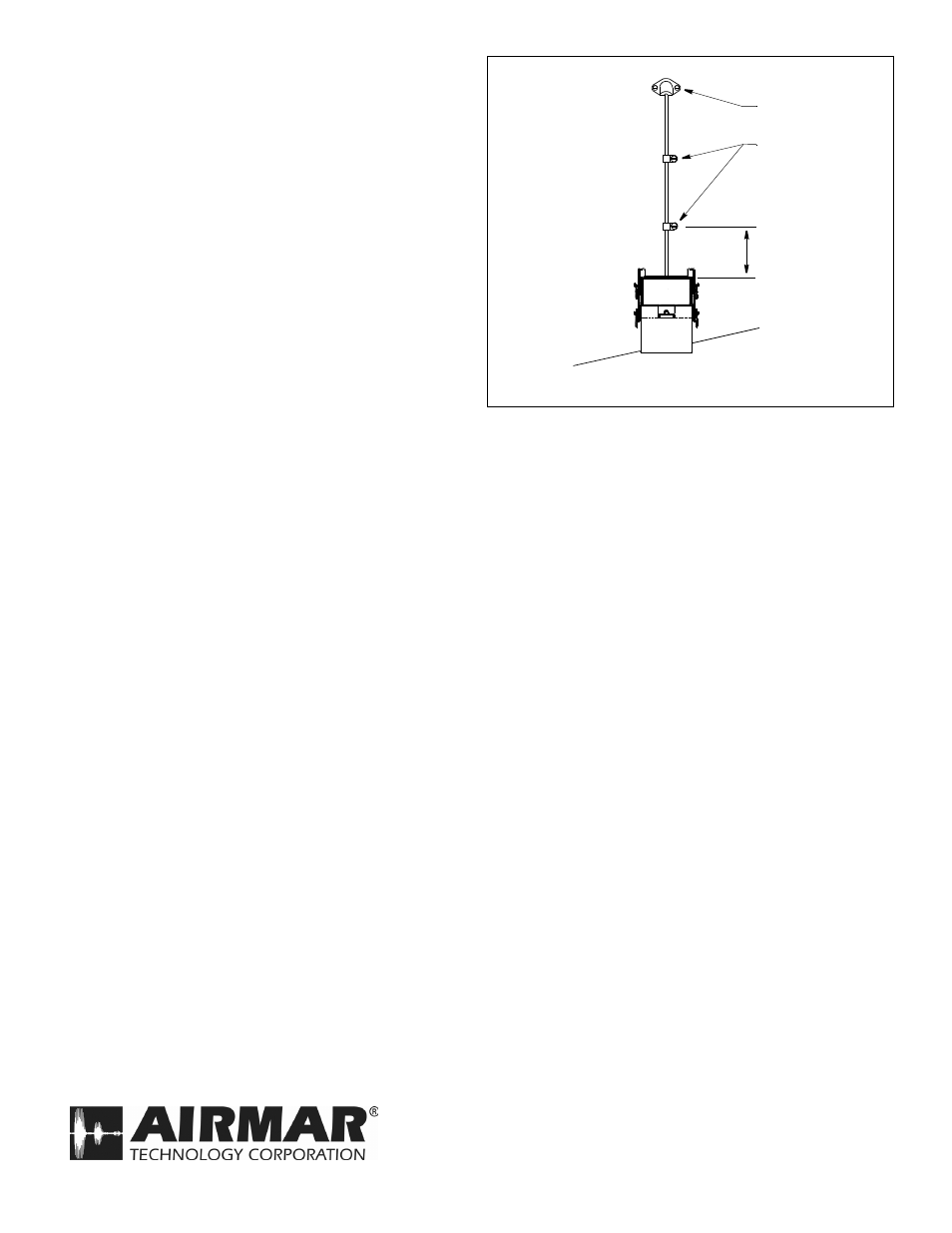

Figura 7. Colocación del cable
30 cm (12")
Cubierta del cable
Abrazadera de cable
