Interior, 1 kW
Transductor
Modelos: M260, M265LH, M265LM
Patente USA Nº 7,369,458. Patente UK Nº 2 414 077. Patente USA en trámite
Herramientas y materiales
Gafas de seguridad
Máscara antipolvo
Cabo
Detergente (algunas instalaciones)
Disolvente suave (por ejemplo alcohol)
Lijadora de disco (algunas instalaciones)
Bolsa de plástico fino sellable (algunas instalaciones)
Abrazaderas de cable (algunas instalaciones)
Lubricante al agua (p. ej. vaselina K-Y® (algunas instalaciones)
Nivel
Lápiz
Sierra
Tijera
Papel de lija: grano 80
Material adhesivo (ver marcas adicionales en www.airmar.com):
Resina/fibra de vidrio: Bondo 401
West Marine núm1937762)
o masilla epoxi Marine-Tex (paquete de 14 oz)
o Marine Adhesive/Sealant 5200 de 3M™
Polipropileno glicol (anticongelante/refrigerante no tóxico)
Pasacascos (algunas instalaciones)
Llave de torsión con llave Allen adaptador (recomendado)
Aplicaciones
• Solo cascos de fibra de vidrio
• Recomendado para barcos de alta velocidad
• Admite un ángulo de pantoque máximo de 30° con el lado más
largo del depósito instalado paralelo a la línea de crujía (quilla)
del casco.
Ubicación
Acerca de los cascos de fibra de vidrio
Dado que el casco absorbe energía acústica, la trasmisión a través él
debilita el funcionamiento del transductor. Los cascos de fibra de
vidrio suelen tener algunas partes de sandwich para incrementar la
resistencia o reducir el peso. Estas zonas contienen un núcleo de
madera de balsa o espuma estructural, materiales que no son buenos
conductores de sonido. No se debe situar el transductor en zonas
del casco realizadas en sandwich.
Seleccione una ubicación
• Donde la fibra de vidrio sea sólida (que la resina/fibra de vidrio
no contenga burbujas de aire) y donde no haya sandwich,
material de flotabilidad ni huecos con aire entre el forro interior
y el forro exterior del casco.
• Donde el casco por debajo del transductor esté en contacto con
el agua en todo momento.
• Donde el flujo del agua en la carena sea más estable, con un
mínimo de burbujas y turbulencia (especialmente a alta
velocidad). No monte el transductor cerca de aberturas de
entrada o salida de agua ni detrás de redanes, herrajes u otras
irregularidades del casco.
• Donde el haz del transductor no se vea obstruido por la quilla o
el o los ejes.
• Alejado de las interferencias causadas por fuentes de energía y
radiación, como por ejemplo: las hélices y los ejes, otras
maquinarias, otras ecosondas y otros cables. Cuanto menor
sea el nivel de interferencias, mayor será la ganancia utilizable
de la ecosonda.
• Donde el ángulo de pantoque del casco no sea superior a 30°.
• Donde haya espacio en el interior del casco para el tamaño del
depósito y para extraer el transductor.
• Transductor CHIRP—Montar en un lugar fresco, bien venti-
lado y alejado del motor para evitar que se recaliente.
Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N.º______________Fecha__________Frecuencia______kHz
Para obtener unas prestaciones óptimas del
producto y reducir el riesgo de daños materiales,
daños personales o un accidente mortal, observe
las precauciones siguientes.
ATENCIÓN: Utilice siempre gafas de seguridad y
máscara antipolvo durante la instalación.
PRECAUCIÓN: El casco de fibra de vidrio por debajo
del transductor debe ser sólido. El transductor no
transmitirá a través de la espuma o la madera de
balsa del núcleo del sandwich.
PRECAUCIÓN: Transductor CHIRP—No instalar en
el compartimiento del motor o lugar caliente otra. El
transductor puede fallar si la temperatura del líquido
en el depósito es superior a 60°C (140°F).
PRECAUCIÓN: Transductor CHIRP—El transductor
debe funcionar siempre en agua. Si funciona en aire
el transductor se recalentará y fallará.
PRECAUCIÓN: No tire del transductor, ni lo lleve o
sostenga por el del cable. Podrían romperse las
conexiones internas.
PRECAUCIÓN: No utilice nunca disolventes. Los
limpiadores, los carburantes, los selladores, la pintura
y otros productos pueden contener disolventes
fuertes, como la acetona, que atacan a numerosos
plásticos y reducen considerablemente su resistencia.
IMPORTANTE: Lea las instrucciones en su totalidad
antes de proceder a la instalación. En caso de
discrepancia, estas instrucciones deben prevalecer
sobre otras instrucciones que pudiera contener el
manual del instrumento.
INSTRUCCIONES DE INSTALACIÓN GUIA &

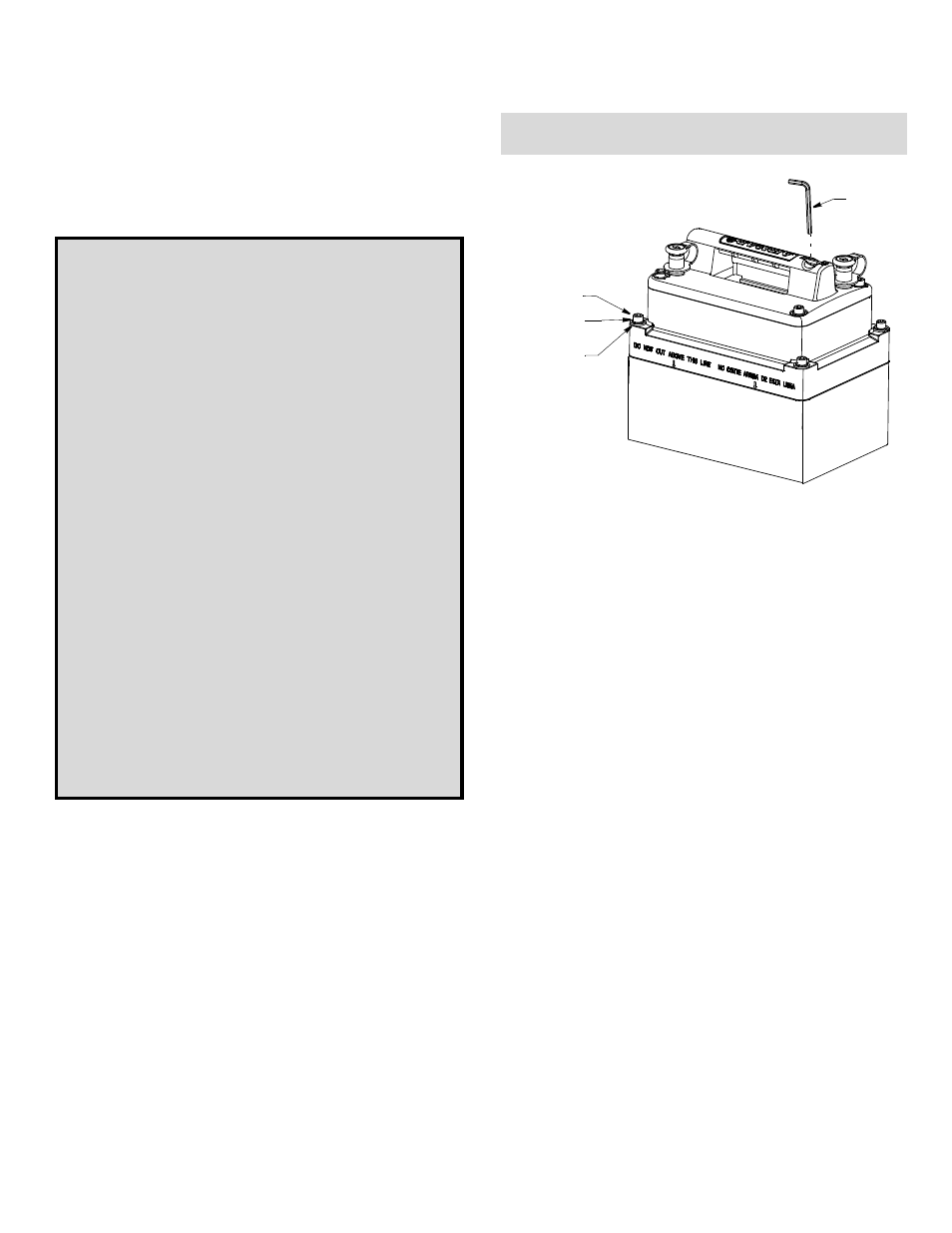

Figura 1. M260
Parte inferior d
el depósito
Parte superio
r
Tornillo Allen (4)
Arandela (4)
Arandela
Llave
Allen
de seguridad (4) del depósito
