Pasacascos, sonda
Modelos: B744V, B744VL multisensor TRIDUCER®
retraíble con válvula
B765LH, B765LM Transductor CHIRP
Patente USA Nº 7,369,458. Patente UK Nº 2 414 077. Patente USA en trámite
Aplicaciones
Sensor de bronce recomendado únicamente para cascos de fibra
de vidrio o madera.
Herramientas y materiales
Barquilla de altas prestaciones (OBLIGATORIA)
Gafas de seguridad
Máscara antipolvo
Pasacascos (algunas instalaciones)
Abrazaderas de cables
Pintura al agua antiincrustante (imprescindible en agua salada)
Identificación del modelo
El nombre del modelo está impreso en la etiqueta del cable.
Prueba preliminar: B744V/VL
Conecte el multisensor al instrumento y gire el rotor. Compruebe
la indicación de la velocidad y la temperatura aproximada del aire.
Si no hay ninguna indicación o la indicación es inexacta, com-
pruebe las conexiones y repita la prueba. Si sigue sin haber indi-
cación o esta es inexacta, devuelva el producto al
establecimiento donde lo compró.
Ubicación
Directrices
PRECAUCIÓN: No monte el transductor en línea con o cerca de
aberturas de entrada o salida ni detrás de redanes, herrajes u
otras irregularidades del casco ello alterará el flujo de agua.
PRECAUCIÓN: No montar el transductor en puntos donde se
pueda apoyar el barco durante operaciones de transporte, bota-
dura, elevación o almacenamiento.
Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N.º______________Fecha__________Frecuencia______kHz
Para obtener unas prestaciones óptimas del producto y re-
ducir el riesgo de daños materiales, daños personales o un
accidente mortal, observe las precauciones siguientes.
ATENCIÓN: Una Barquilla de altas prestaciones debe
instalarse conforme a las instrucciones de instalación que
la acompañan. Una Barquilla de altas prestaciones re-
quiere un perno antirrotación para impedir que gire cuan-
do el barco navega.
ATENCIÓN: Utilice siempre gafas de seguridad y másca-
ra antipolvo durante la instalación.
ATENCIÓN: Cuando ponga el barco a flote, compruebe
inmediatamente si hay vía de agua. No deje el barco sin
comprobar durante más de tres horas. Incluso con la vía
más pequeña, la acumulación de agua puede ser consi-
derable.
ATENCIÓN: B744V, B744VL—Las juntas tóricas deben
estar intactas y bien lubricadas para resultar estancas.
ATENCIÓN: B744V, B744VL—Coloque siempre el
alambre de seguridad para evitar que el inserto se salga
en el caso improbable de que la tapa roscada o la tuerca
del inserto se rompan o se rosquen de forma incorrecta.
ATENCIÓN: B744V, B744VL—La válvula no es una junta
estanca. Instale siempre el inserto del rotor o el tapón ob-
turador sujeto con la tuerca del inserto y el alambre de se-
guridad para estanqueizar.
ATENCIÓN: B744V, B744VL—No extraiga la TAPA ros-
cada. Se saldrá el conjunto de la válvula. El inserto/tapón
obturador no se pueden fijar sin el conjunto de la válvula.
PRECAUCIÓN: Transductor CHIRP. El transductor
debe funcionar siempre en agua. Si funciona en aire el
transductor se recalentará y fallará.
PRECAUCIÓN: No montar nunca un transductor de
bronce en un casco de metal, ya que se producirá corro-
sión galvánica.
PRECAUCIÓN: No instale nunca un transductor metálico
en un barco con sistema positivo de masa.
PRECAUCIÓN: No tire del transductor, ni lo lleve o sosten-
ga por el cable; podrían romperse las conexiones internas.
PRECAUCIÓN: No golpear nunca el sensor.
PRECAUCIÓN: No utilice nunca disolventes. Los limpia-
dores, los carburantes, los selladores, la pintura y otros
productos pueden contener disolventes fuertes, como la
acetona, que atacan a numerosos plásticos y reducen
considerablemente su resistencia.
IMPORTANTE: El sensor se debe instalar con cuidado.
Antes de proceder a la instalación, leer las instrucciones
completas. En caso de discrepancia, estas instrucciones
prevalecen sobre cualesquiera otras instrucciones conte-
nidas en el manual del instrumento.
GUIA E INSTRUCCIONES DE INSTALACIÓN
ATENCIÓN
¡El sensor se debe instalar con una
Barquilla de altas prestaciones!
Una barquilla cuidadosamente cortada para adaptarla a la
forma del casco proporciona una superficie de sellado en
torno al orificio perforado. Si el sensor no se instala con una
barquilla, la superficie puede resultar insuficiente para sel-
lar el casco. Puede penetrar agua en el barco, con el consi-
guiente riesgo de provocar daños y su hundimiento.

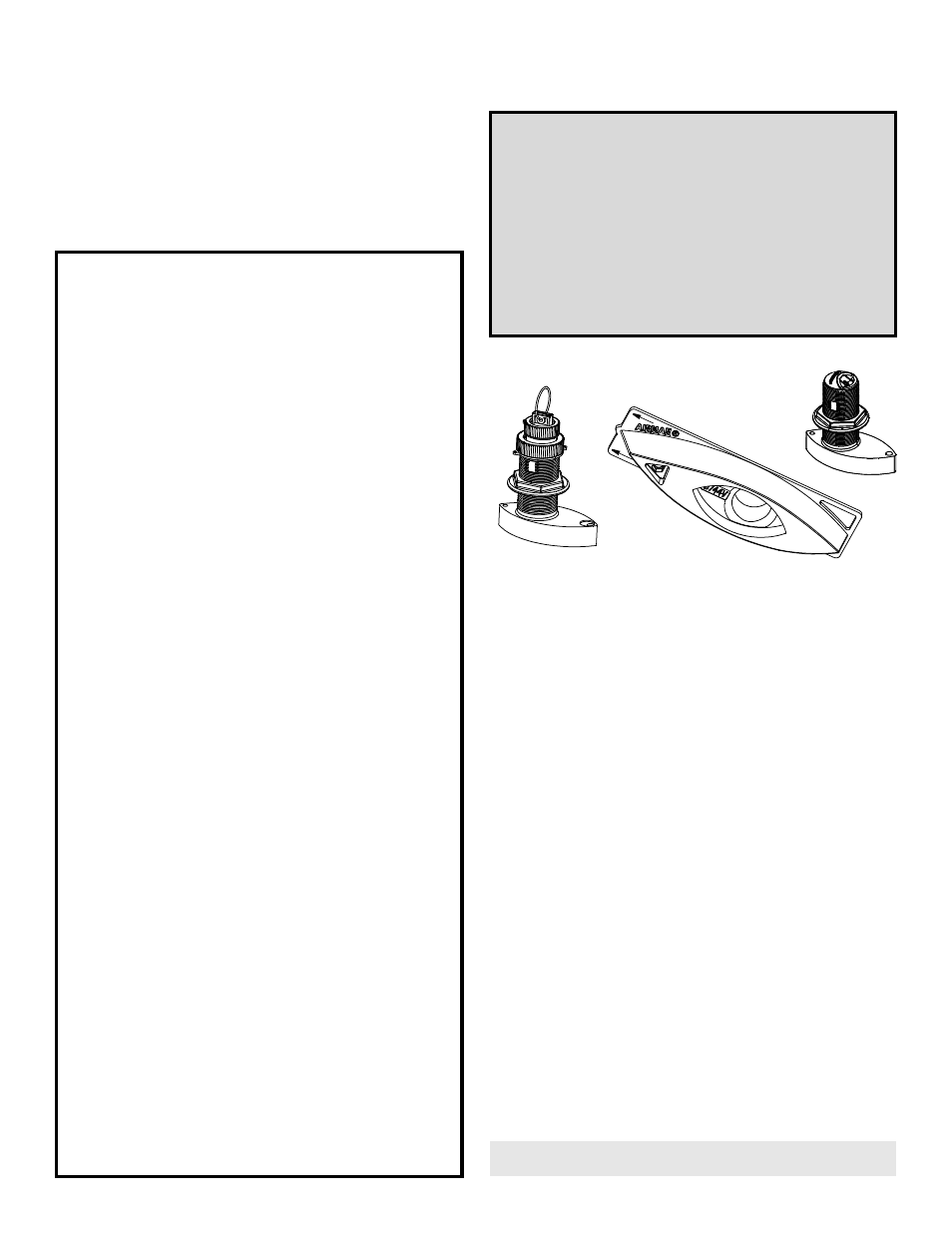

B744V
Barquilla de
altas prestaciones
B765LH
B765LM
