6
Cerrar el brazo de la manivela y cerrar y bloquear la protección.
Una vez que la bomba se haya puesto en marcha, abrir la pinza de salida durante un rato de manera que el tubo pueda hallar
su longitud natural. La cabeza de bomba.
501RL está acoplada con pinzas de tubo de cuatro posiciones, para poder acomodar varios diámetros de tubo, que se pueden
ajustar empujando o tirrando de las varillas de la parte superior de la pinza de arriba y la parte inferior de la pinza de abajo.
Ajustar las pinzas de manera que se aplique la mínima presión posible al tubo.
Ajuste de rodillo
El cabezal 501RL llega de fábrica con un ajuste de 2.6mm entre el cuerpo y los rodillos. Si se utiliza tubería de espesor de
pared inferior a 1,6 mm se necesitará ajustar el vano. Hay un tornillo de ajuste en cada uno de los brazos de los dos rodillos y
habrá que ajustar cada uno de dichos tornillos. La abertura correcta es de dos veces el espesor de pared menos el veinte por
ciento. Resulta importante efectuar un ajuste correcto: la sobreoclusión reducirá la vida del tubo y la infra-oclusión reducirá la
eficacia de bombeo.
Para cambiar el ajuste de abertura, girar cada tornillo de ajuste hacia la derecha para aumentar el vano y hacia la izquierda
para reducirlo. Un paso completo cambia el vano 0,8 mm.
Para reponer la configuración original de 2,6 mm, girar los tornillos de ajuste hasta que ambos rodillos justo toquen la guía y
luego apretar cada tornillo a pasos de tres cuartos. El 501RL2 tiene un vano fijado en fábrica de 3,8 mm entre pared y guía y
resulta apropiado para tubos con espesor de pared entre 2,1 y 2,5 mm.
Compruébense periódicamente las partes móviles del rotor para verificar que tienen libertad de movimiento. Lubrificar los
puntos de giro y rodillos de vez en cuando con aceite lubrificante Teflon.
Detalles especificos de rendimientos del accionamiento, como variación de velocidad del accionamiento contra fluctuación
en el voltaje en el suministro de corriente principal y estabilidad de accionamiento de un arranque en frio a temperatura normal
de trabajo, están disponibles bajo demanda.
Para más información contacten con el departamento de soporte técnico de Watson-Marlow.

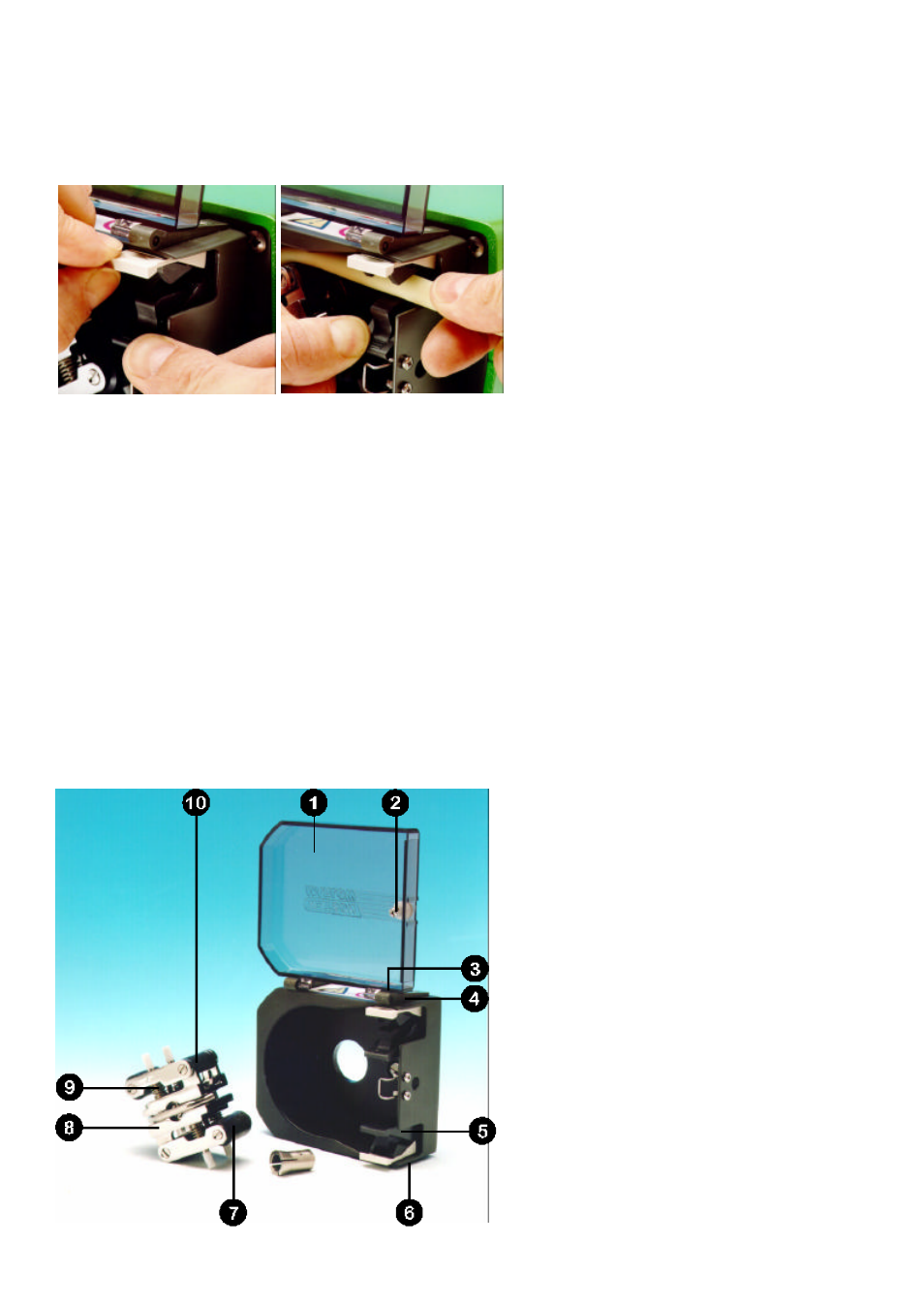

Piezas de repuesto de la cabeza de bomba
