4
Conexiones de los cables de la red
Asegurarse de que la fuente de energía suministra el voltaje correcto y está diseñada para la corriente nominal. Utilizar un
disyuntor con una corriente nominal de 10A entre el suministro de energía y el Trio. Utilizar sólo cable de cobre de Clase 1 60/75º
con un área transversal de 1 mm. Si se utilizan terminales de presión deben estar aislados. Si no se utiliza terminales de presión,
la longitud de la banda no debe exceder de 5 mm. Alimentar el cable de energía en el inversor a través del agujero de collarín
próximo al eje del motor utilizando un collarín PG16. Conectar los conductores de alimentación a los terminales L1, L2 y a tierra por
separado. Utilizar un destornillador de cruceta de 4-5 mm para apretar los tornillos de los terminales..

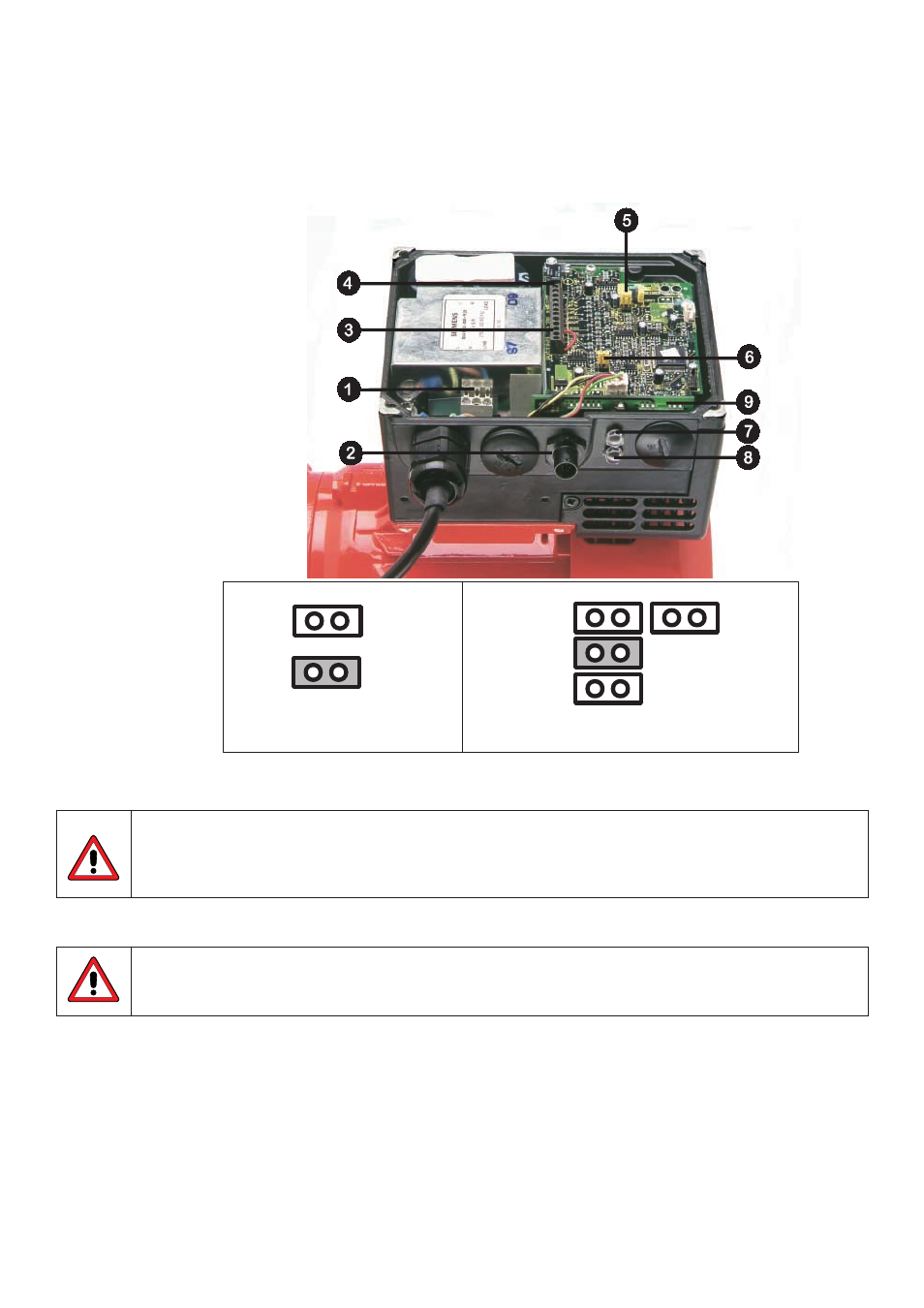

1. Conector de la red.
2. Conector OPM2
3. Terminal de control 1
4. Terminal de control 12
5. JP305 - JP302
6 . JP300 - JP301
7. LED (verde)
8. LED (amarillo)
9. Potenciómetro interno R314
Fig. 2 plano de conexión eléctrica
Asegurarse de que se utilizan los siguientes pares de apriete: Tornillos de sujeción de la tapa de acceso:
2.5 Nm, Cubiertas de los agujeros del collarín: 1.0 Nm, Tornillos del conector de la red: 1.0 Nm, Conector
de control PL700: 0.4 Nm. Verifique que el voltaje suministrado es correcto para el inversor utilizado
remitiéndose a la etiqueta de valores.
Conexiones de los cables de control
Los cables de control y de suministro de energía (diámetro máximo 1 mm) deben ser cableados por separado.
No deben ser alimentados a través del mismo conducto/canalización de cables.
Utilizar cable blindado para la conexión de control
Alimentar el cable de control hacia el inversor a través del adecuado agujero de collarín (ver Fig. 1). Conectar los cables de control
de acuerdo con la información en las Fig. 3 y 4 (ver también Fig. 1)
IMPORTANTE: Se habrá instalado de fábrica un enlace de cable entre los terminales de control 5 (DIN 1) y 1 (P10+) para
permitir que el Trio funcione cuando se utilice el potenciómetro de control R314. El enlace de cable debe
retirarse cuando se requiera el funcionamiento a través de un interruptor de marcha/paro.
Observe que el potenciómetro opcional instalado como un valor de referencia analógico que se muestra en la Fig. 3 asume que
la conexión puente JP304 está conectando 0V (clavija 2) a AIN- (clavija 4). También, P15+ puede ser utilizado como una alternativa
a P10+ para las entradas digitales.
Conexiones puente para
Tipo de entrada analógica.
Por defecto = V
V JP301
I JP300
JP305 conecta
PI- a 0V
V
I
Conexiones puente para Tipo de entrada PI.
Por defecto = V
JP304
conecta
AIN- a 0V
JP303
JP302
