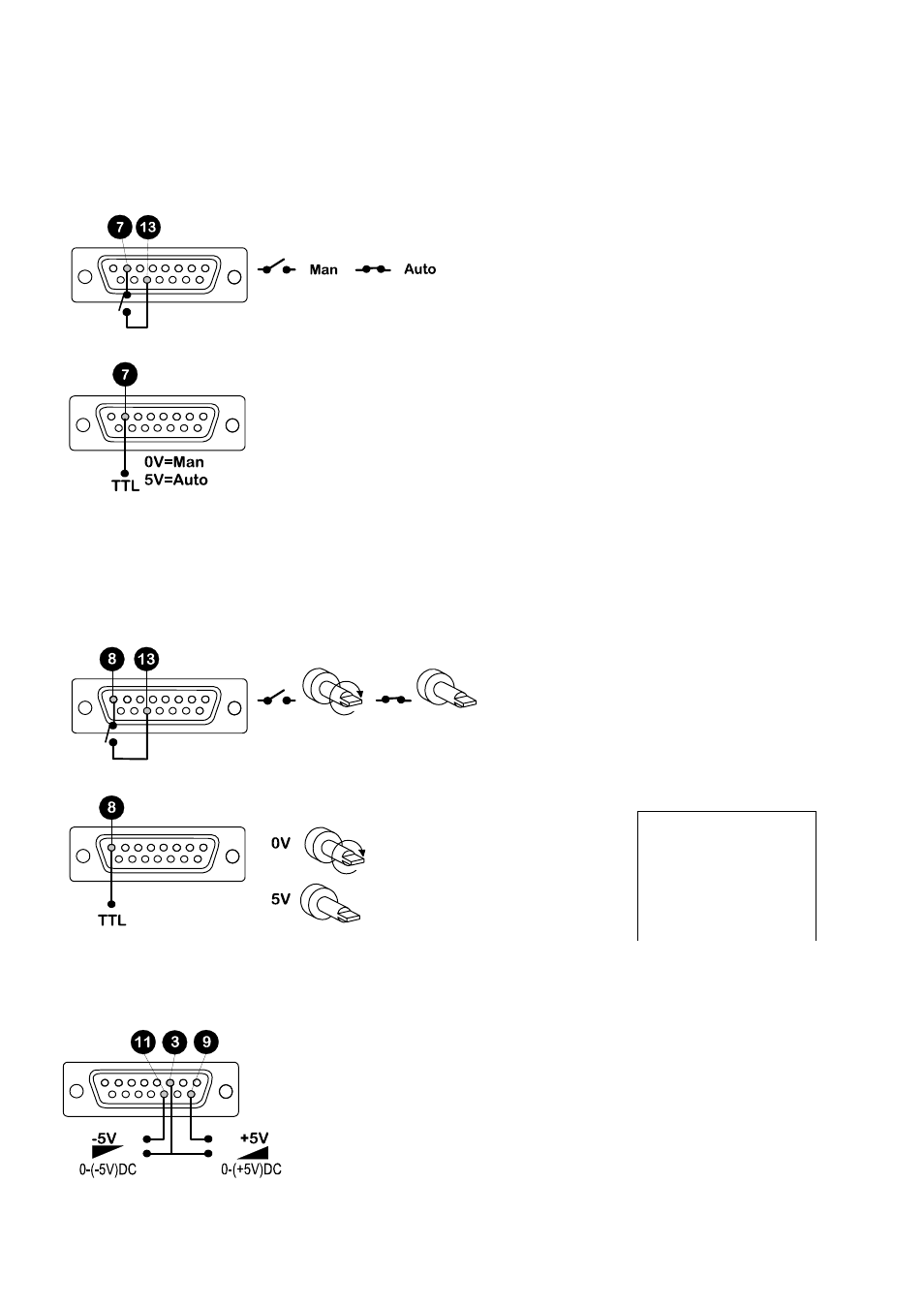

Interruptor de funcionamiento a distancia, automático, manual y opción TTL [Lógica Transistor-Transistor]
Si s e va a utiliz ar el tabler o f rontal par a c onmutar entr e "m anual" y "autom ático", c onéctense las patillas 6 y 13 del
conector D de 15 patillas. Si se va a utilizar un interruptor remoto, asegurarse de que no haya conexión entre las patillas 6
y 13 y c ablear el c onector entr e las patillas 7 y 13 del c onector D de 15 patillas . Par a c ontrol autom ático, c errar el
interruptor.
Alternativamente, el inter ruptor remoto automático-manual se puede r eemplazar por una s eñal de 0/5V c ompatible con
TTL aplicada a la patilla 7 (patilla de referencia 13). 0V = manual (MAN), +5 = automático (Auto).
Control remoto
Stop/Start (Parada/Arranque)
Conector el inter ruptor r emoto entr e las c lavijas 8 y 13 del c onector 15D. Se puede aplicar una entrada de lógica
compatible c on lógic a de tr ansistor a tr ansistor ( baja de 0V , alta de 5V) a la c lavija 8. La entrada de baja detiene la
bomba y la entrada de alta la hace funcionar. Sin conexión, la bomba funcionará por defecto.
Tacómetro
Hay una señal disponible en el enchufe Din, que es aproximadamente proporcional a la velocidad del motor. La patilla 11
es negativo y la patilla 13 positivo. A máxima velocidad, hay unos 5V aprox. a través de las patillas.
