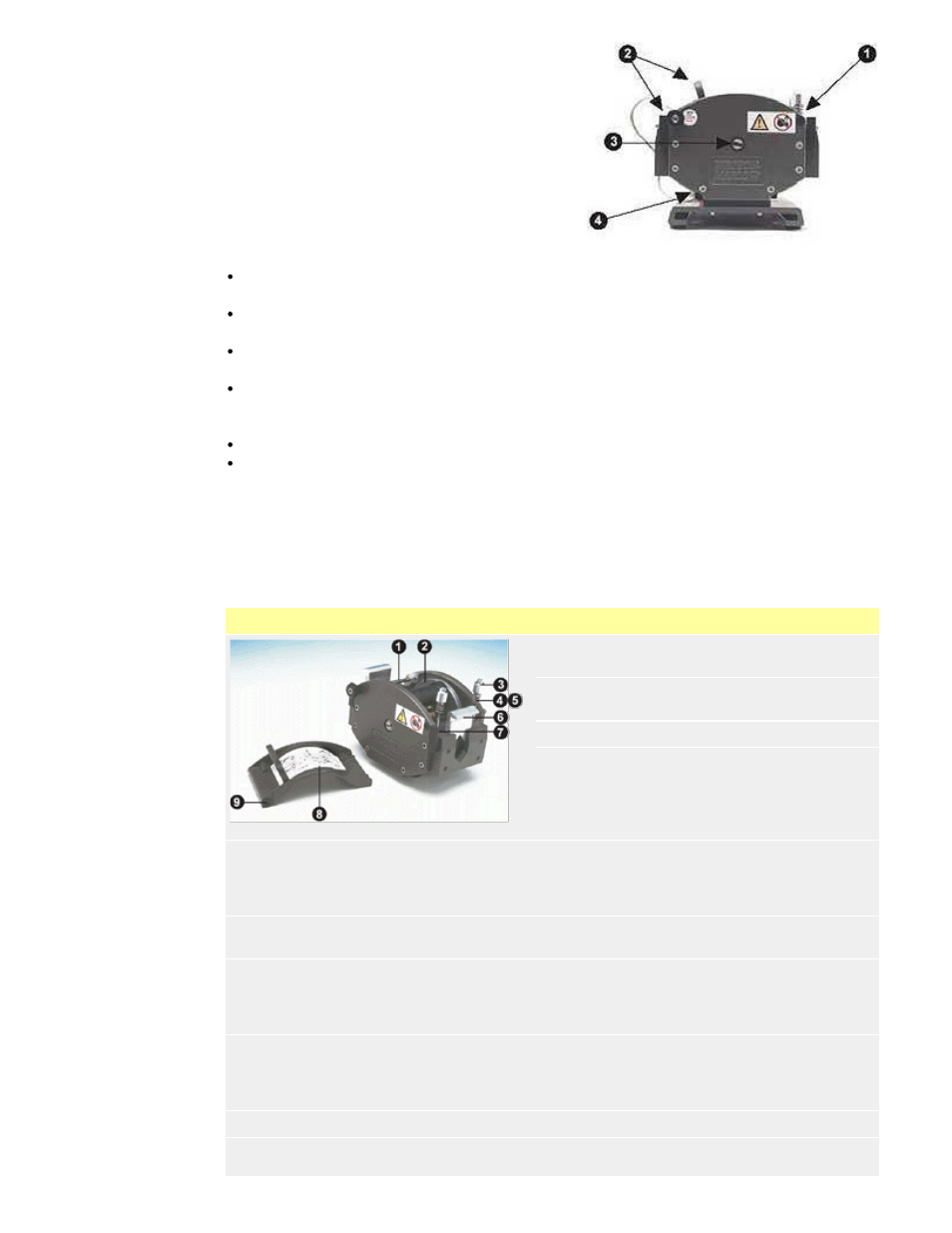

superior derecha de la placa frontal del cabezal
(1);
el perno de fijación de la pista y la pista (2);
el tapón de la ranura en el eje central (3);
el tornillo Allen M8 x 16 de la parte baja
izquierda del primer cabezal de bomba (4).
Engrase el arrastre del eje de accionamiento del cabezal adicional con la grasa que se
suministra.
Aplique producto de bloqueo de roscas al tornillo Allen M8 x 16 en la esquina superior
derecha de la placa trasera del cabezal de bomba adicional.
Alinee el arrastre del eje del cabezal de bomba adicional con la ranura en el eje del
primer cabezal de bomba.
Monte el cabezal de bomba adicional sobre el primer cabezal de bomba. Asegúrese que
la placa trasera del cabezal de bomba adicional está plana contra la placa frontal del
primer cabezal de bomba.
Apriete ligeramente el tornillo Allen con la llave Allen modificada que se suministra.
Aplique producto de bloqueo de roscas al tornillo Allen M8 x 170 en la parte baja
izquierda de la placa delantera del cabezal de bomba adicional y apriételo en secuencia
con el tornillo M8 de la placa trasera.
19 Repuestos para el cabezal de la bomba: tubo
continuo
Modelos 701RB, 701RBX, 701RBG
1 MRA0027A Conjunto pasador de
pivote
1 MRA0034A Conjunto pasador de
pivote ~ 701RX
2 MRA0021A Conjunto del rotor
2 MRA0036A Conjunto del rotor ~
701RX
3 701RB, 701RBX:
MRA0104A
701RBG:
MRA0295A
Conjunto de pomo ~
tubo 4,8 mm pared
3 MRA0103A Conjunto de pomo ~
tubo 3,2 mm pared
4 701RB, 701RBX:
SG0005
701RBG:
SG0019
Muelle
5 701RB, 701RBX:
MR0674T
701RBG:
MR0977T
Arandela retención
Muelle 501RL
6 MR0880C Enganche del tubo
7 MR0662T Espárrago ~
Juego hasta 61 mm
