Cabezales 400D1, 400DM2 y 400DM3 de Watson-Marlow: Instrucciones de manejo 4

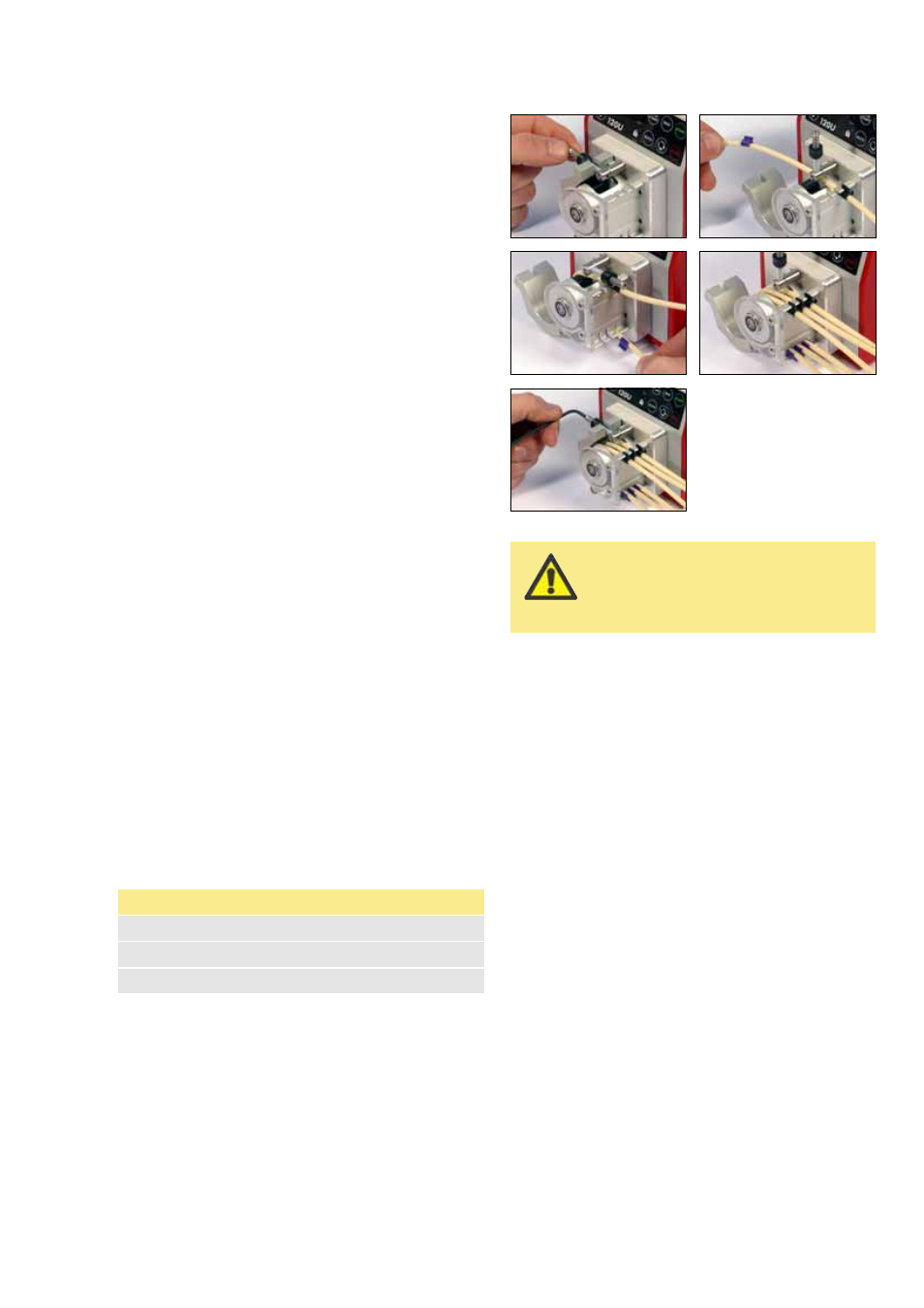

3.6 Colocación y
desmontaje de las
mangueras 400DM2 y
400DM3
Suelte la pista desacoplando la clavija de la
pista de resorte.
Coloque el primer sujetador en la ranura del
sujeta-manguera correspondiente. Vaya colo-
cando la manguera alrededor del rotor. Coloque
el sujetador central de manguera en la ranura
que está justo enfrente del primer sujetador de
manguera. Repita el proceso con la manguera
siguiente en el siguiente canal (400DM2) o los
dos siguientes canales (400DM3). Asegúrese de
que no haya torceduras ni dobleces en la
manguera después de colocarla, ya que perjudi-
carían la vida útil de la manguera.
Vuelva a colocar la pista sobre el rotor, y fíjela
volviendo a meter la clavija de la pista en la
ranura de la pista.
Nota: si se aprieta excesivamente la clavija de
la pista de resorte podrán dañarse la manguera
y el cabezal de la bomba.
Desmontaje de la manguera
Suelte la pista desacoplando la clavija de la
pista de resorte.
Retire ambos sujetadores de manguera de sus
ranuras y extraiga la manguera del cabezal.
3.7 Piezas de repuesto
de los cabezales
400D1, 400DM2 y
400DM3
Descripción Código de la pieza
Cabezal 400D1 043.001D.D1C
Cabezal 400D2 043.001D.D2C
Cabezal 400DM3 043.001D.D3C
Si se aprieta excesivamente la
clavija a resorte de la pista,
podrá dañarse tanto la
manguera como el cabezal.
