Página 3
3
NOTA IMPORTANTE: Para cumplir con los requisitos de seguridad según la norma IEC 1010-1,
la instalación debe estar provisto de un interruptor, debidamente identificado y al alcance fácil
del usuario, para desconectar el equipo de la red.
El equipo debe instalarse en el interior de un armario eléctrico para evitar la posibilidad que el
usuario pueda tocar un terminal de conexionado.
2.2 Conexión de la entrada de pulsos
El equipo está previsto para poder trabajar con dos tipos de entradas de pulsos:
2.2.1 Entrada Pick-up
Para la captación de señales procedentes de turbinas que emplean un captador de
inducción electromagnético (Pick-up), debe realizarse el conexionado de la siguiente
forma:
Nº borne CI-420 Nº borne Conector Turbina
14 malla 1 malla
15 vivo 2 vivo
16 vivo 3 vivo
Por el conexionado "vivo" se entiende que son los dos extremos de la bobina del pick-up.
Los cables de entrada no deben pasar cerca de cables de potencia o maniobra dado
que las interferencias inducidas por dichos cables, pueden causar errores de
funcionamiento.
2.2.2 Entrada Contacto eléctrico.
Para el conexionado de señales procedentes de equipos que emplean un contacto
eléctrico, por ejemplo COVOL, el conexionado debe realizarse de la siguiente forma:
Nº borne CI-420 Nº borne Conector COVOL
14 malla 1 malla
15 sin conexión
16 vivo 2 vivo
0
0
0
0
4
4
4
4
9
9
9
9
3
3
3
3
8
8
8
8
2
2
2
2
7
7
7
7
1
1
1
1
6
6
6
6
5
5
5
5

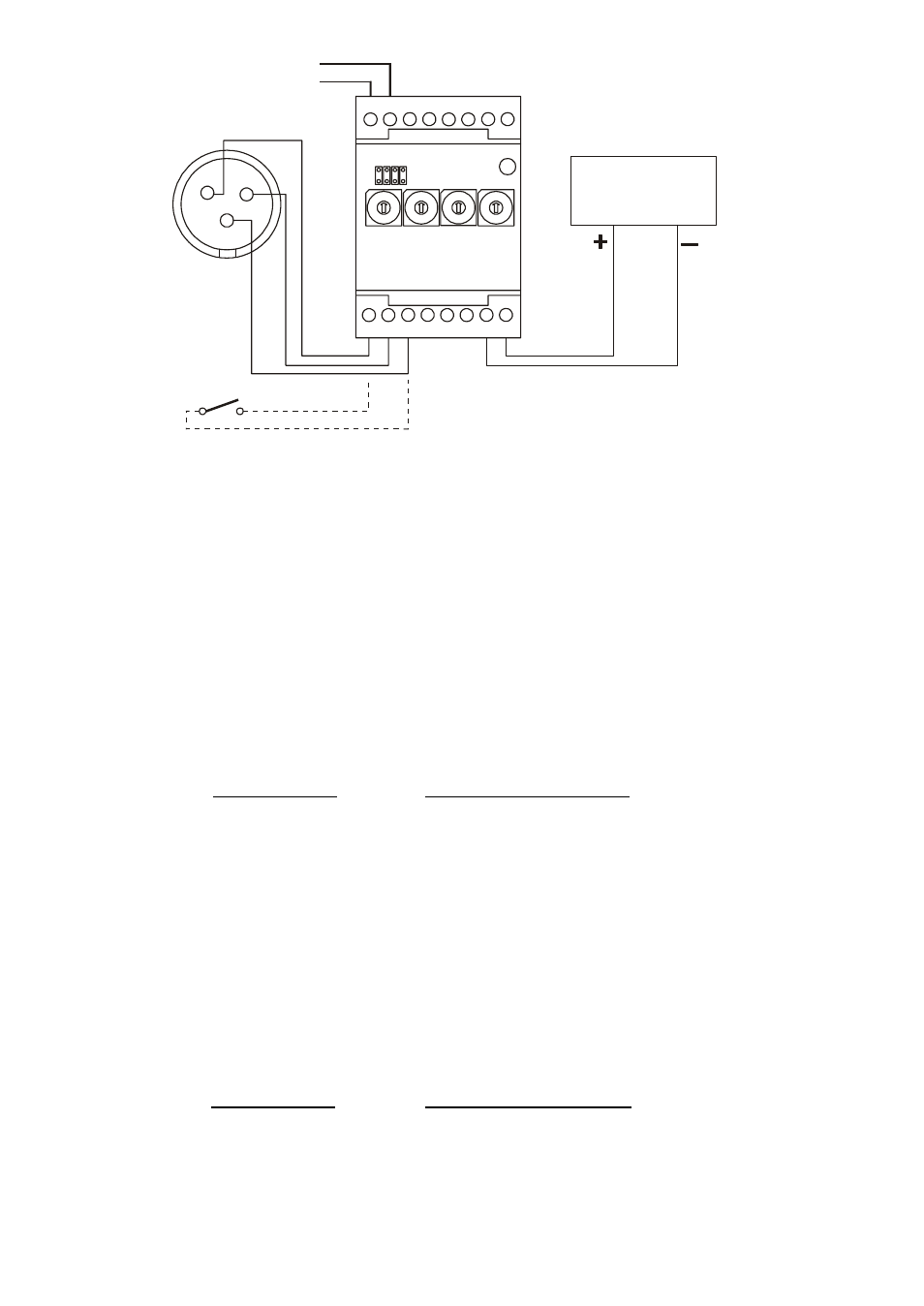

1 2 3 4
RED
TURBINA
INSTRUMENTO
CONTROL
COVOL
1 2
9
10
16 15 14
3
2
1
20.00 mA
