Cod.:E-MI-2152004E / Rev.: 1
3
4.1
Conexionado de Alimentación
Se conecta la tensión de alimentación indicada en la etiqueta de características a los bornes 2 y
3.

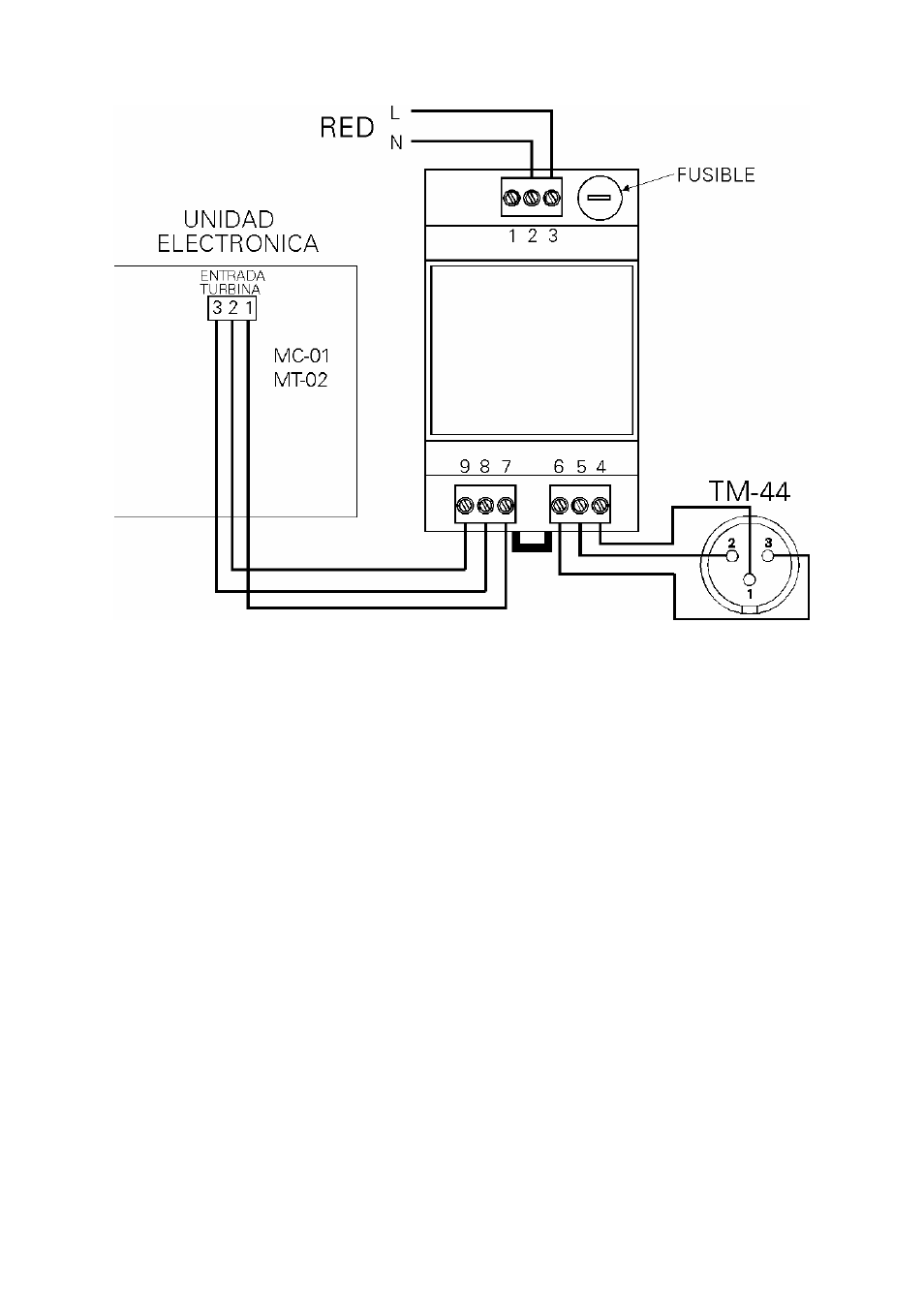

4.3
Conexionado de la entrada de impulsos
Los cables de entrada no deben pasar cerca de cables de potencia o maniobra dado que
las interferencias inducidas por dichos cables en el cable de entrada, pueden causar errores de
funcionamiento.
Deben realizarse el conexionado de la siguiente forma:
Nº borne APTM44
Nº borne Conector Turbina
4
malla
1
malla
5
vivo
2
vivo
6
vivo
3
vivo
Por el conexionado "vivo" se entiende que son los dos extremos de la bobina del pick-up.
