2.3 Conexión de la Salida de Impulsos
Existen dos posibles salidas de impulsos, seleccionables interiormente, para adaptar el equipo a
diferentes tipos de aparatos. Si no se especifica lo contrario en el pedido del cliente, el equipo se
suministra configurado como colector abierto. Para cambiar de un tipo de salida a otro hay que
cambiar unos jumpers en el interior del equipo.
Para acceder al interior, es necesario retirar la tapa de acceso a los preselectores.
Posteriormente se deben estirar con cuidado las regletas de bornes, situadas en la
parte superior e inferior, desbloqueando el encaje. A continuación se podrá extraer la placa
electrónica.

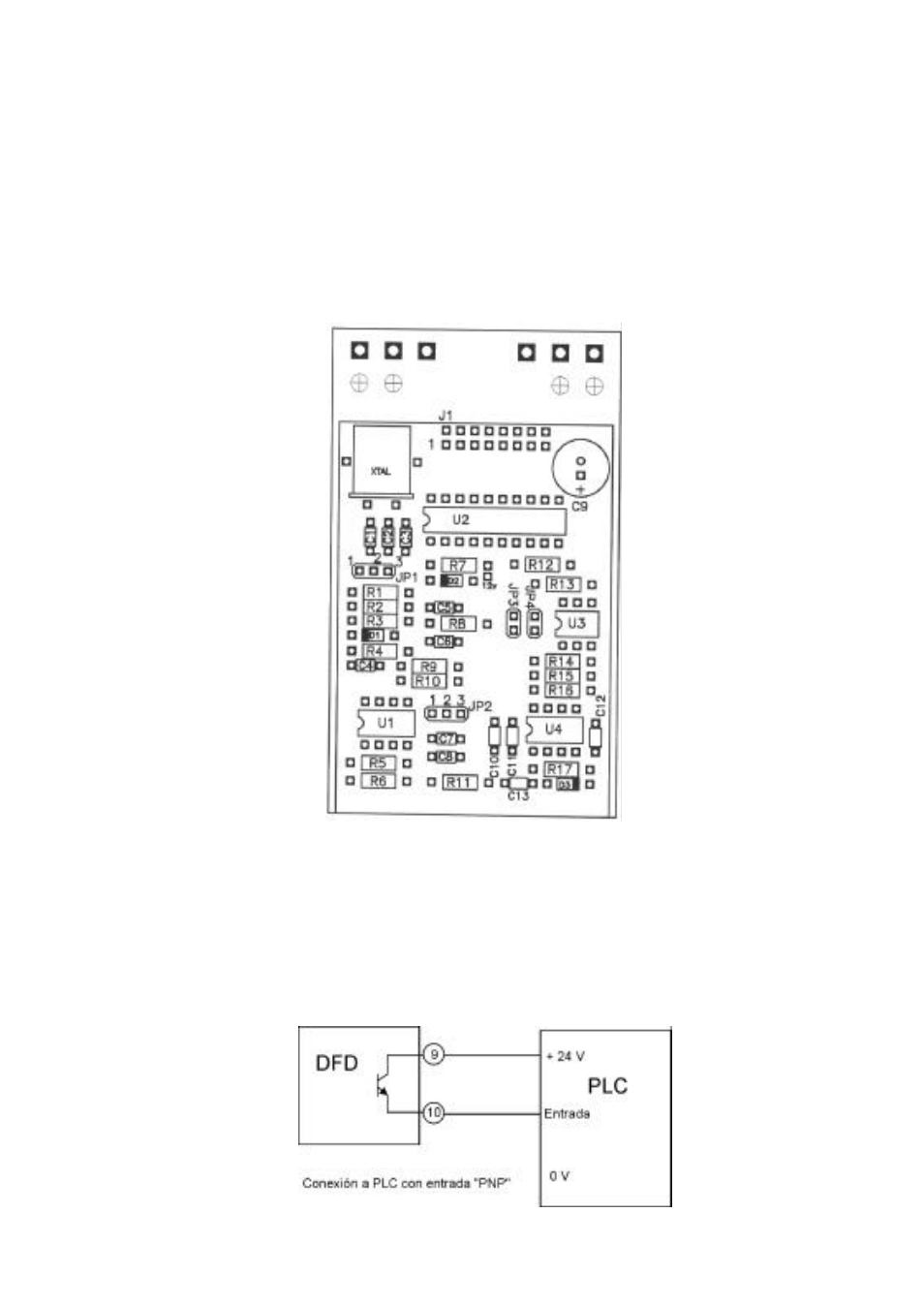

Los jumpers están situados en la placa superior, mostrando la siguiente disposición:
4
2.3.1 Salida galvánicamente aislada
El terminal 10 es el emisor de un transistor opto-aislado y el terminal 9 es el colector. Esta salida
puede emplearse para activar elementos electromagnéticos como contadores o relés de
corriente continua. No esta provisto de ningún tipo de protección como limitación de corriente o
de sobretensiones, las cuales deben ser instaladas exteriormente en cada caso. Para esta
modalidad de salida los jumpers JP3 y JP4 del interior del equipo no deben estar colocados.
A continuación se da algunas aplicaciones de la salida del DFD:
