Cod:E-MI-2151061 Rev: 1
2
1. INSTALACIÓN
1.1. Ubicación
El instrumento modelo MC-01 esta ubicado en una caja según norma DIN 96x96 y está previsto
para montaje en un panel de un armario eléctrico con taladro cuadrado de 90 x 90 mm +0,5mm/-
0mm.El armario debe disponer de una profundidad de 190 mm como mínimo detrás del panel para la
ubicación del MC-01.
NOTA IMPORTANTE : Para cumplir con la norma de seguridad eléctrica IEC 1010-1, la instalación de
este equipo debe tener en cuenta los siguientes puntos :
- El equipo debe montarse en el panel frontal de un armario eléctrico, dejando solamente
la parte frontal del equipo al alcance del usuario.
- La instalación debe estar provista de un interruptor, debidamente identificado y al
alcance fácil del usuario, para desconectar el equipo de la red.
- La línea de alimentación de la red debe llevar un cable de tierra de protección
- La instalación eléctrica debe estar provista de un interruptor diferencial para la
protección contra posibles fugas de la red a tierra.
1.2. Conexionado de Red
El conexionado del equipo se realiza mediante conectores enchufables, y polarizados para
evitar errores en su posicionamiento. Los conectores son de embornaje mediante tornillo y para una
sección de cable máximo de 1,5 mm
2
según normas VDE.

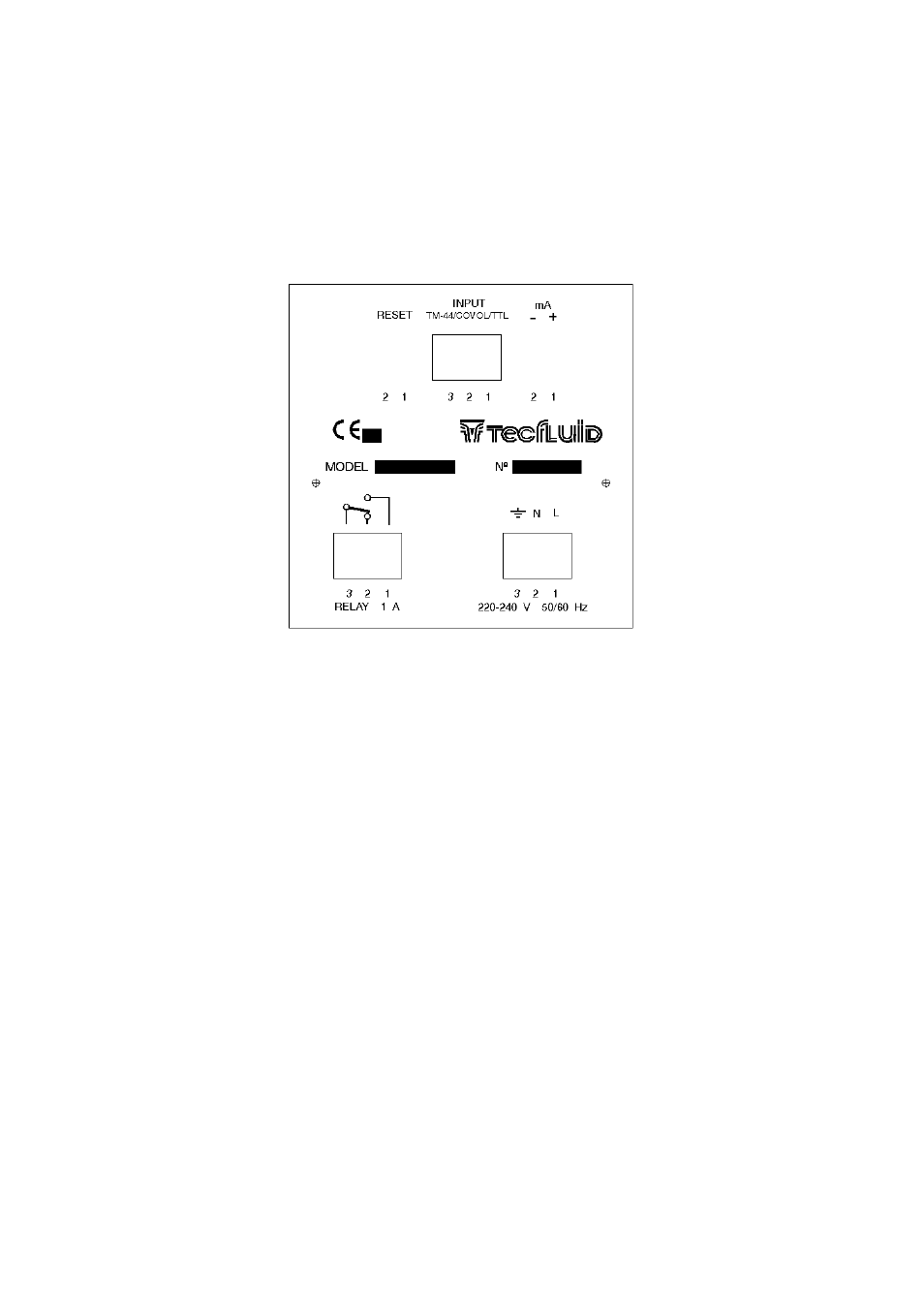

Cuando nos referimos a las posiciones de los conectores es mirando el aparato desde atrás.
El conexionado de la alimentación del equipo se realiza en el conector marcado situado en la
parte inferior a la derecha, conectando la tensión de alimentación (indicada por debajo del conector) a
los bornes Nº1 y Nº2. Al borne Nº3 debe conectarse una toma de tierra fiable. El aparato dispone de un
fusible de
Φ 5 x 20 mm de protección en la entrada de la alimentación. El valor nominal del fusible
depende de la tensión de alimentación nominal.
