2
FUNCIONAMIENTO
Las variaciones de nivel en el depósito, desplazan el flotador dentro del cuerpo del nivel.
El flotador, al pasar por el punto donde está el detector de nivel LT-AMM..., actúa por
acoplamiento magnético sobre la palanca del microrruptor, desplazándola de una posición de
contacto a otra.
Este estado se mantiene hasta que el flotador pasa en dirección contraria por el punto donde
está el detector de nivel, desplazando de nuevo la palanca del microrruptor a su posición anterior.

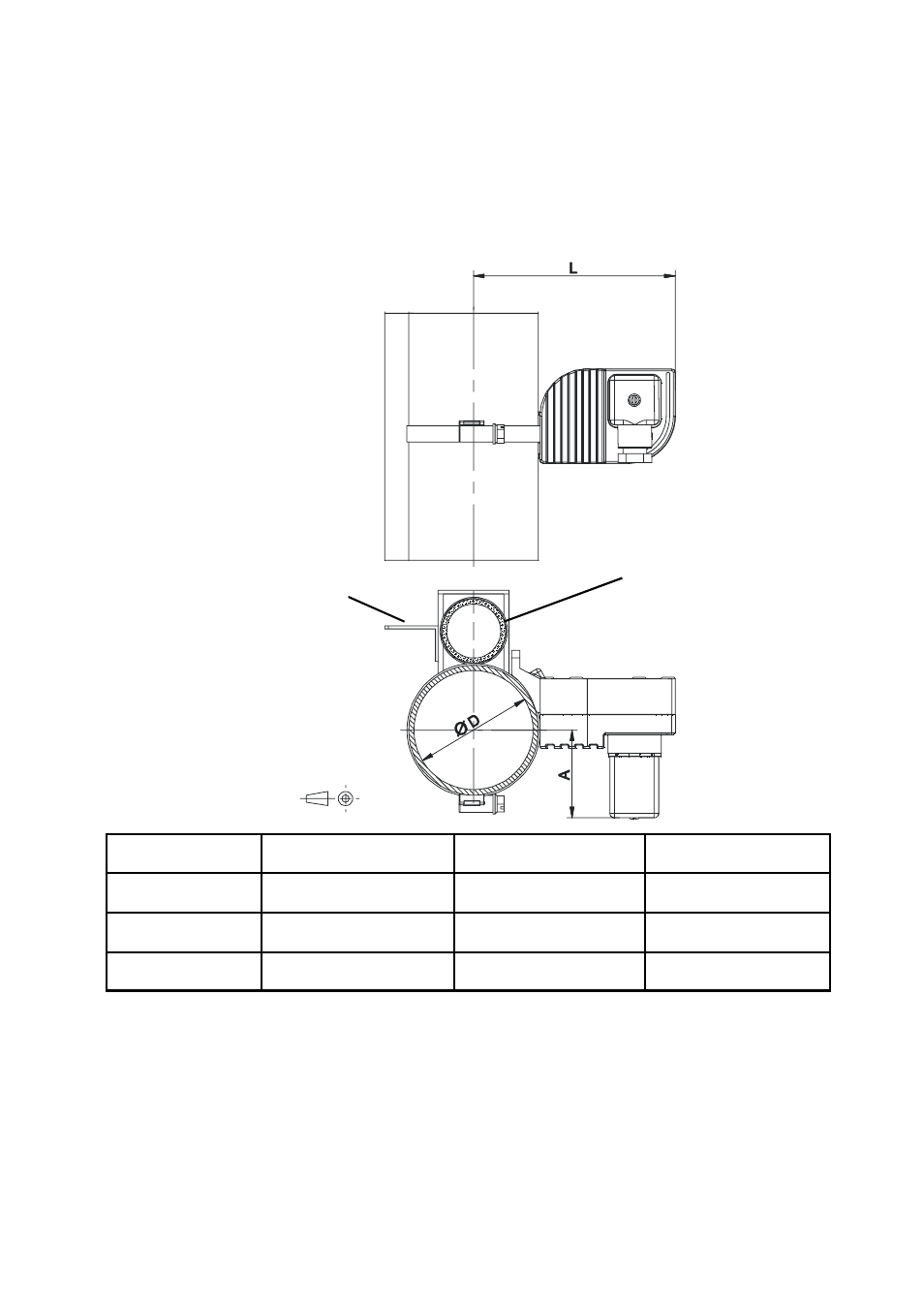

DIMENSIONES
Modelo ØD = Ømin ... Ømax Longitud L Longitud A
LT-AMM3 23 ... 35 mm 97 mm (para Ø 32) 62 mm (para Ø 32)
LT-AMM6 50 ... 70 mm 110 mm (para Ø 63) 55 mm (para Ø 63)
LT-AMM7 60 ... 80 mm 114 mm (para Ø 73) 50 mm (para Ø 73)
CONEXIÓN ELÉCTRICA
Para la instalación eléctrica se recomienda el empleo de manguera eléctrica múltiples con
secciones de cables del orden de 0,25 o 0,5 mm
2
con el fin de facilitar la conexión. No deben
emplearse cables sueltos ya que estos pueden afectar en la estanqueidad del prensaestopas.
Antes de empezar la instalación eléctrica debe asegurarse que el prensaestopas se ajuste a las
mangueras a emplear para garantizar la estanqueidad del equipo.
Para la conexión, se debe pelar la cubierta de la manguera para liberar los cables interiores. Se
recomienda estañar de las puntas de los cables para evitar hilos sueltos
. Seguidamente, pasar
las mangueras por el prensaestopas y atornillar los cables en las posiciones correspondientes.
Por último, cerrar bien el prensaestopas de forma que se mantenga su índice de protección.
Tubo indicador
Escala graduada
