Las teclas tienen la misma funcionalidad que en la programación de los parámetros anteriores.
Para determinar el numero de decimales hay que tener en cuenta que el instrumento dispone de
4 dígitos de indicación de caudal. Si se han seleccionado dos decimales, éstos se visualizarán
mientras el caudal no supere el valor 99.99. Por encima de este valor, la indicación cambiará
automáticamente a un decimal, y cuando se supere el valor 999.9, la indicación pasará
automáticamente a ser sin decimales.
Si se selecciona indicación de un decimal, el caudal se indicará con un máximo de un decimal.
Si se selecciona indicación de cero decimales, el caudal se indicará siempre sin decimales.
Para la selección de las unidades de medida y los decimales debemos tener en cuenta que una
indicación con un exceso de resolución puede dar lugar a la sensación de inestabilidad de la
lectura. Como regla general se puede considerar que la indicación del caudal máximo no debería
tener más de tres dígitos en total (enteros+decimales).

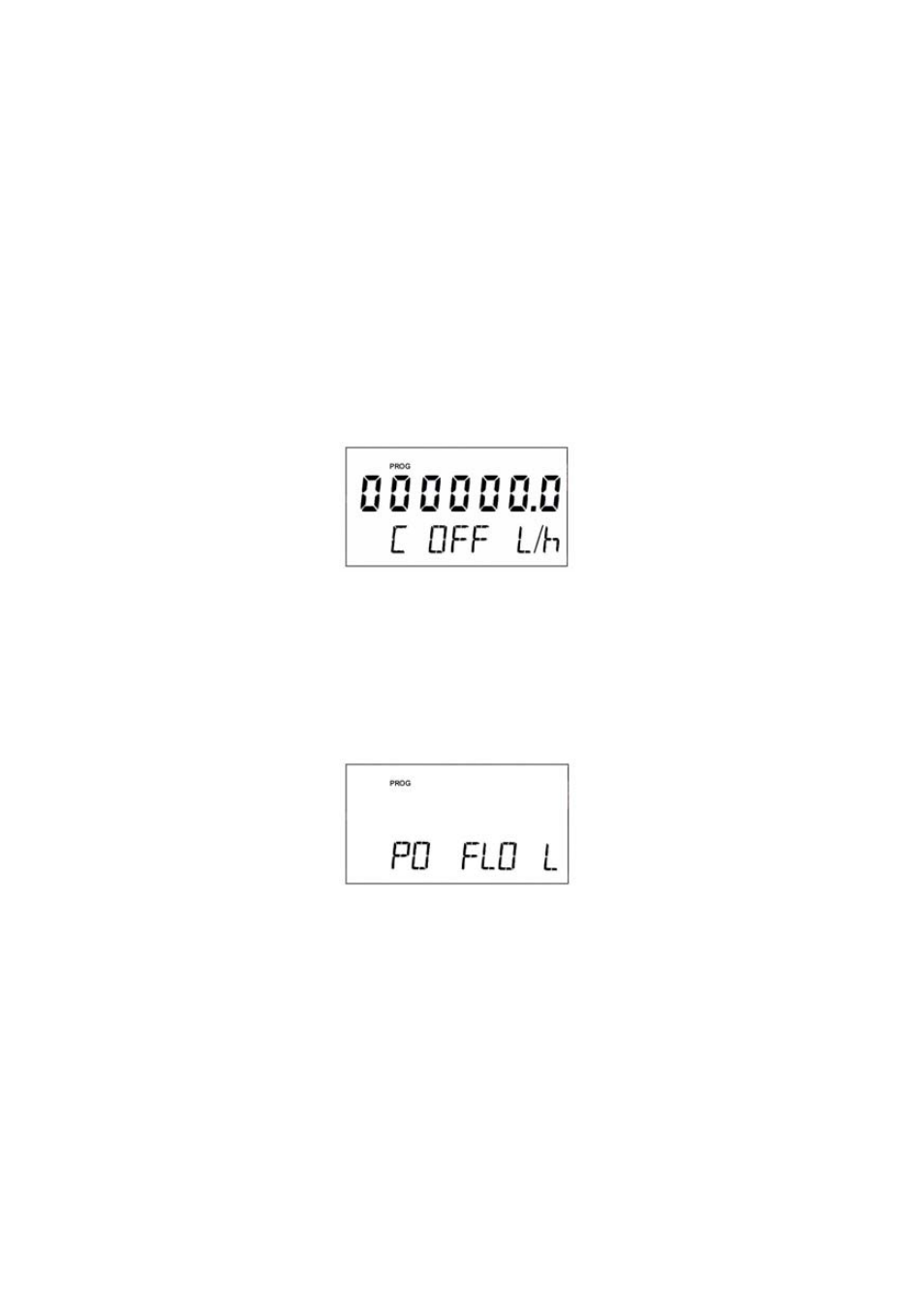

El Flomid/Flomat XT5, por ser un caudalímetro electromagnético, tiene su mayor desviación en la
parte inferior de su rango de funcionamiento. Por ello, puede programarse el caudal de corte o
cut off, es decir, aquel caudal por debajo del cual el caudalímetro indicará caudal = 0.
5
3.3 Visualización del número de serie y versión de software
Pulsando las tres teclas, se accede a una pantalla donde se muestra el número de serie. Para
ver la versión de software y después volver a la pantalla usual, basta con pulsar cualquier tecla.
3.4 Reset
Pulsando las teclas (←) y (
□
), el totalizador pasará a cero y seguirá contando.
La última pantalla de programación permite cambiar la dirección de caudal en la que se mostrará
un valor positivo de éste.
Pulsando la tecla (↑), cambiamos la dirección de caudal positivo hacia la derecha (R) o hacia la
izquierda (L).
Nota. En el sensor, la izquierda y la derecha están referidas mirando el sensor en posición de
tubería horizontal, y con el espárrago de toma de tierra hacia atrás.
Cuando el caudal indicado es negativo, el totalizador no acumulará.
