5
4 MANTENIMIENTO
(figura de la página siguiente)
La palanca del microrruptor (1) va equipada con un rodillo que se desliza por la leva (3).
Para comprobar el funcionamiento o subsanar posibles desajustes realizar los siguientes
pasos:
Abrir la caja del automatismo quitando los cuatro tornillos M4 x 25 DIN 7985.
Comprobar que el grupo de imanes (2) está bien fijado en el eje por medio del tornillo (5).
Posicionar el tornillo (5) según la figura (a tope en sentido de las agujas del reloj).
Posicionar la leva (3) según la figura, y apretar el tornillo (4).
Si se dispone de un medidor de resistencia, conectarlo a los bornes 1 y 2 del conector.
Mover suavemente la leva (3) en los dos sentidos y a lo largo de su recorrido. El medidor
deberá cambiar de circuito abierto a cortocircuito en un sentido y viceversa en el otro,
cuando el rodillo esté a la mitad del recorrido de la zona excéntrica.
En el caso de no disponer del medidor de resistencia, puede realizar la operación anterior
oyendo el “clic” de conmutación del microrruptor.
Nota: Si por manipulación indebida de la palanca del microrruptor, el funcionamiento no
es correcto, deberá doblar suavemente la palanca del microrruptor (1) hasta conseguir la
situación descrita anteriormente.
3 MONTAJE

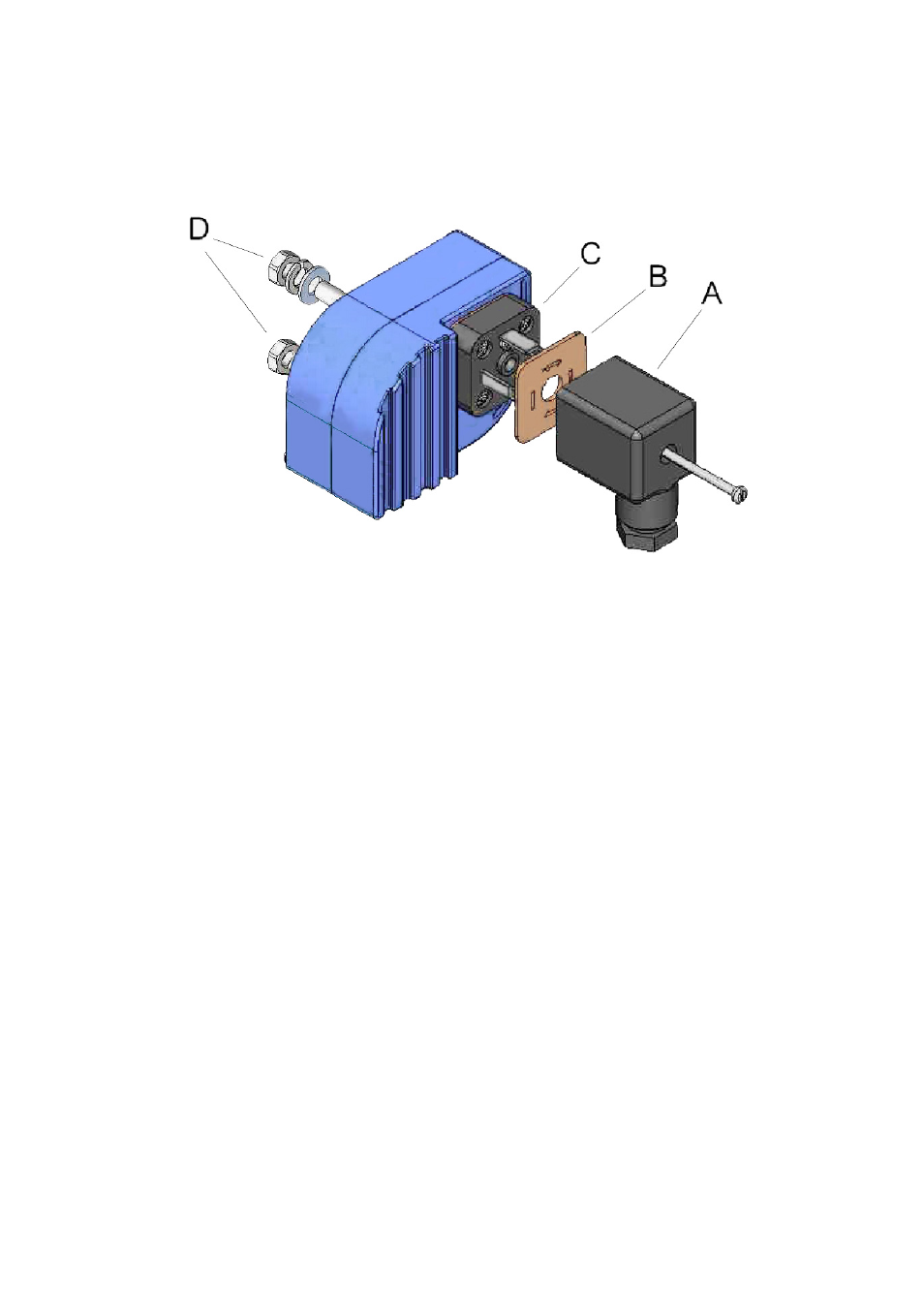

Una vez realizada la conexión eléctrica y apretado el prensaestopas, unir en posición
correcta el conector hembra (A) con la base macho (C), poniendo entre medio de ambas
piezas la junta (B).
Para fijar el detector de caudal en el nivel de caudal deseado, apretar las tuercas (D).
