10
 El LED permanece en verde mientras el ajuste del valor de rango inferior se está
realizando.
 Una vez que se ha realizado correctamente, el LED vuelve a parpadear
alternativamente entre verde y rojo.
6.2 Rango superior [20 mA]; SPAN 100%
 Subir el nivel del líquido dentro del depósito hasta donde se desea colocar el valor de
rango superior [20 mA]; span 100%.
 Se recomienda que el valor de rango superior esté dentro del rango de medición [M].
 Cambiar de posición del interruptor DIP 3 a on/1.
 Pulsar el botón.
 El LED permanece en verde mientras el ajuste del valor de rango inferior se está
realizando.
 Una vez que se ha realizado correctamente, el LED vuelve a parpadear
alternativamente entre verde y rojo.

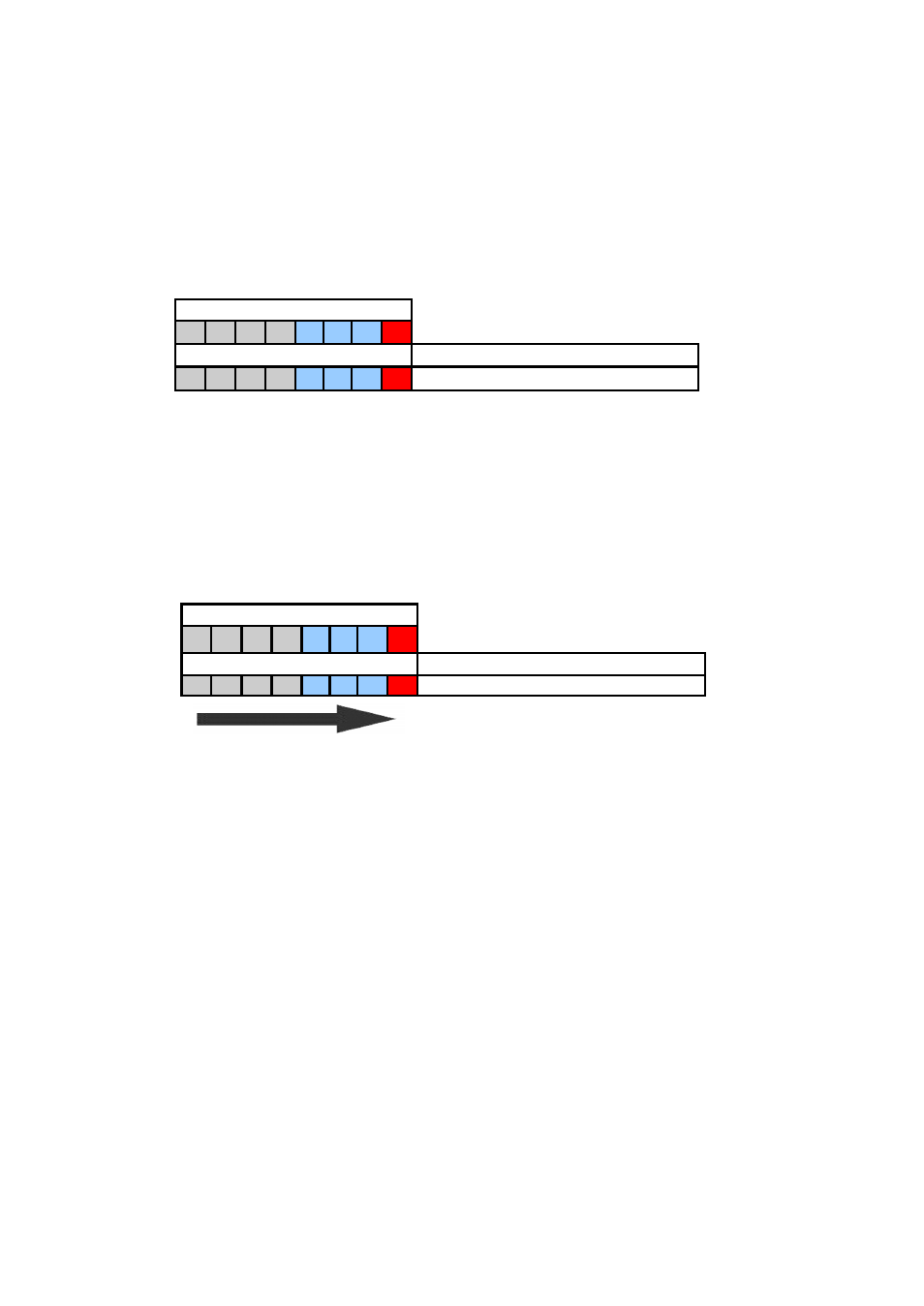

 Seleccionar las posiciones del interruptor DIP en la secuencia 0/1 de la figura 9,
empezando por la posición 1 y moviéndose hasta la posición 8.
POSICIÓN INTERRUPTOR DIP
1 2 3 4 5 6 7 8
ESTADO DEL INTERRUPTOR DIP DESCRIPCIÓN
0 0 1 0 0 0 1 1 valor del rango superior [20mA]; SPAN 100%
POSICIÓN INTERRUPTOR DIP
1 2 3 4 5 6 7 8
ESTADO DEL INTERRUPTOR DIP DESCRIPCIÓN
0 0 0 0 0 0 0 0 Modo medición
Figura 9
 El LED parpadea en verde.
Cerrar la tapa de la caja correctamente girando en sentido de la agujas del reloj.
7 LONGITUD DE LA SONDA Y RANGO DE MEDICIÓN
De acuerdo con la figura 10, el punto de referencia por definición para la longitud de la
sonda [L] es siempre la superficie de cierre de la rosca de conexión. La longitud de la
sonda [L] es una dimensión mecánica importante que se necesita para estar seguro que
la sonda se adapta físicamente al depósito en el lugar de montaje previsto. La dimensión
[L] no es igual al rango de medida real [M] del sensor.
Los sensores de nivel LTDR tienen pequeñas áreas inactivas en la parte superior [I1] e
inferior [I2] de la sonda. Éstas se deben a la presencia de interferencias inevitables de la
señal en ambos extremos de la sonda. En estas áreas inactivas las mediciones son no
lineales o tienen poca precisión. Por lo tanto, no se recomienda realizar medición de nivel
en esas áreas inactivas. Su longitud depende del tipo de sonda y de la reflectividad (es
decir, la constante dieléctrica) del líquido a medir.
El rango de medición [M] del LTDR se extiende entre la parte superior y la inferior de las
zonas inactivas de la sonda. Esta es la zona donde el LTDR tendrá un comportamiento
de medición según sus especificaciones. Se recomienda que el nivel máximo y mínimo
del líquido a medir en el depósito estén realmente dentro del rango de medición [M] del
