7
3.7 Conexión eléctrica
Es importante que el cable de unión entre la turbina y el equipo asociado se mantenga
alejado de cables de red y de potencia, para evitar interferencias. En cualquier caso,
deberían estar separados al menos 5 cm.

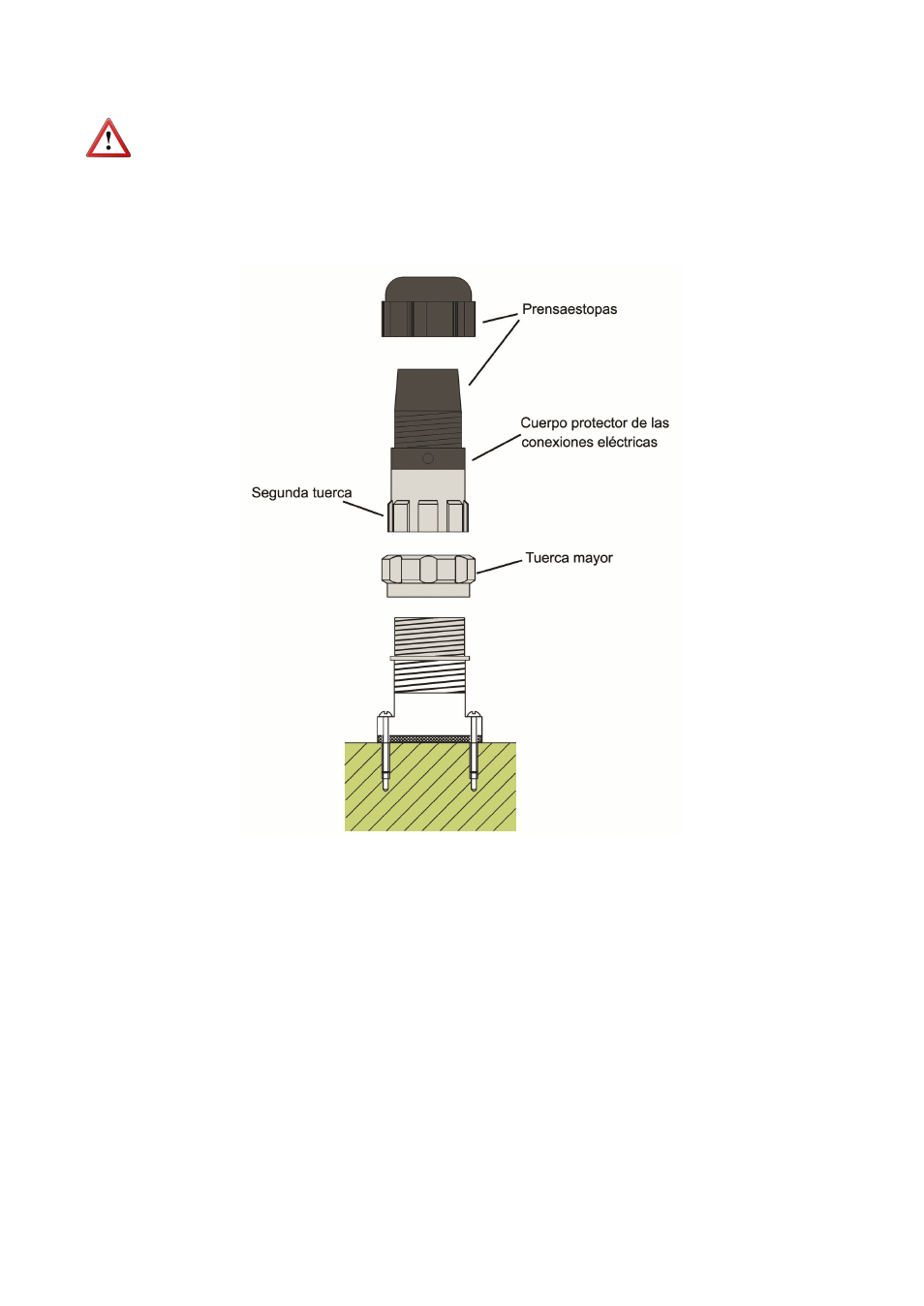

La turbina dispone de un conector IP65 fijado al cuerpo por 4 tornillos. El conector está
formado por 3 piezas unidas por tuercas roscadas (ver figura).
Aflojando la tuerca mayor situada en la mitad del conector, se puede retirar la mitad
donde más tarde se efectuarán las soldaduras del cable eléctrico.
La otra mitad del conector queda unida al cuerpo del contador y no precisa ser
desmontada, salvo en las ocasiones de mantenimiento del captador. (Ver punto 4.5 del
apartado MANTENIMIENTO).
La parte del conector que se extrae consta del prensaestopas en la parte superior y del
cuerpo protector de las conexiones eléctricas.
Antes de empezar la instalación eléctrica se debe asegurar que el prensaestopas se
ajusta a la manguera a emplear para garantizar la estanqueidad del equipo. El
prensaestopas utilizado es apto para cables con diámetro exterior entre 6 mm y 10 mm.
El cuerpo protector de las conexiones se desmonta aflojando la segunda tuerca.
Al retirarlo, quedan a la vista los tres terminales del conector.
